Vue d’ensemble des composants

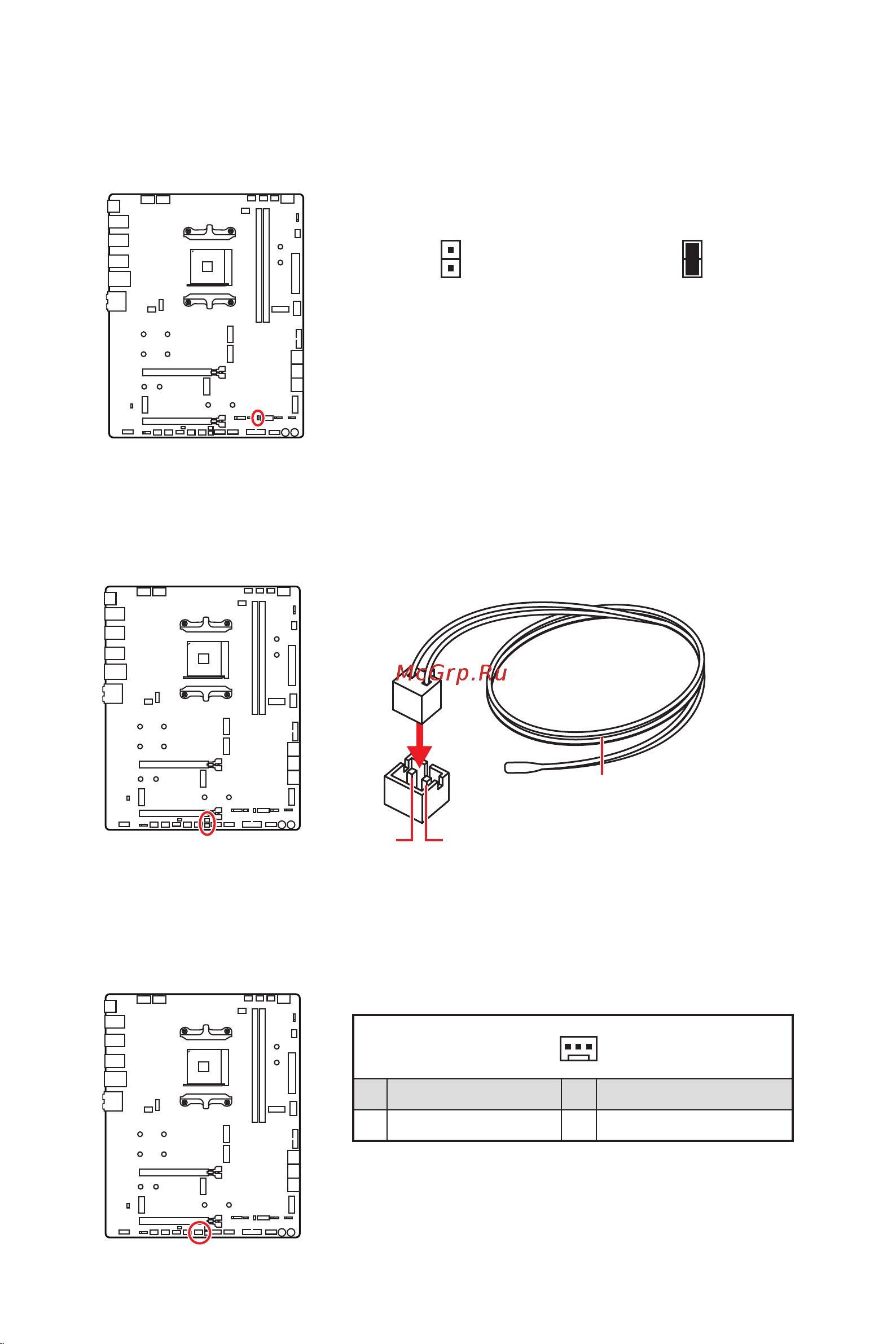

T_SEN1~2 : Connecteurs de capteur thermique
Ces connecteurs vous permettent d’utiliser un câble à thermistance pour surveiller la
température du point de détection.
Câble à thermistance
GND
Sense
W_FLOW1 : Connecteur de débitmètre d’eau
Ce connecteur vous permet de connecter un débitmètre pour surveiller le débit de
votre système de refroidissement par eau (watercooling).
1
1 Ground 3 WFLOW IN
2 WFLOW PWR (2A)
Démarrage normal
(défaut)
Activé
Démarrez avec le mode
PCIe inférieur (depuis
CPU) pour le démarrage
sécurisé.
JOC_FS1 : Cavalier de démarrage sécurisé
Ce cavalier est utilisé pour le démarrage sécurisé. Une fois activé, le système
démarrera avec le mode PCIe inférieur (depuis CPU).
