14

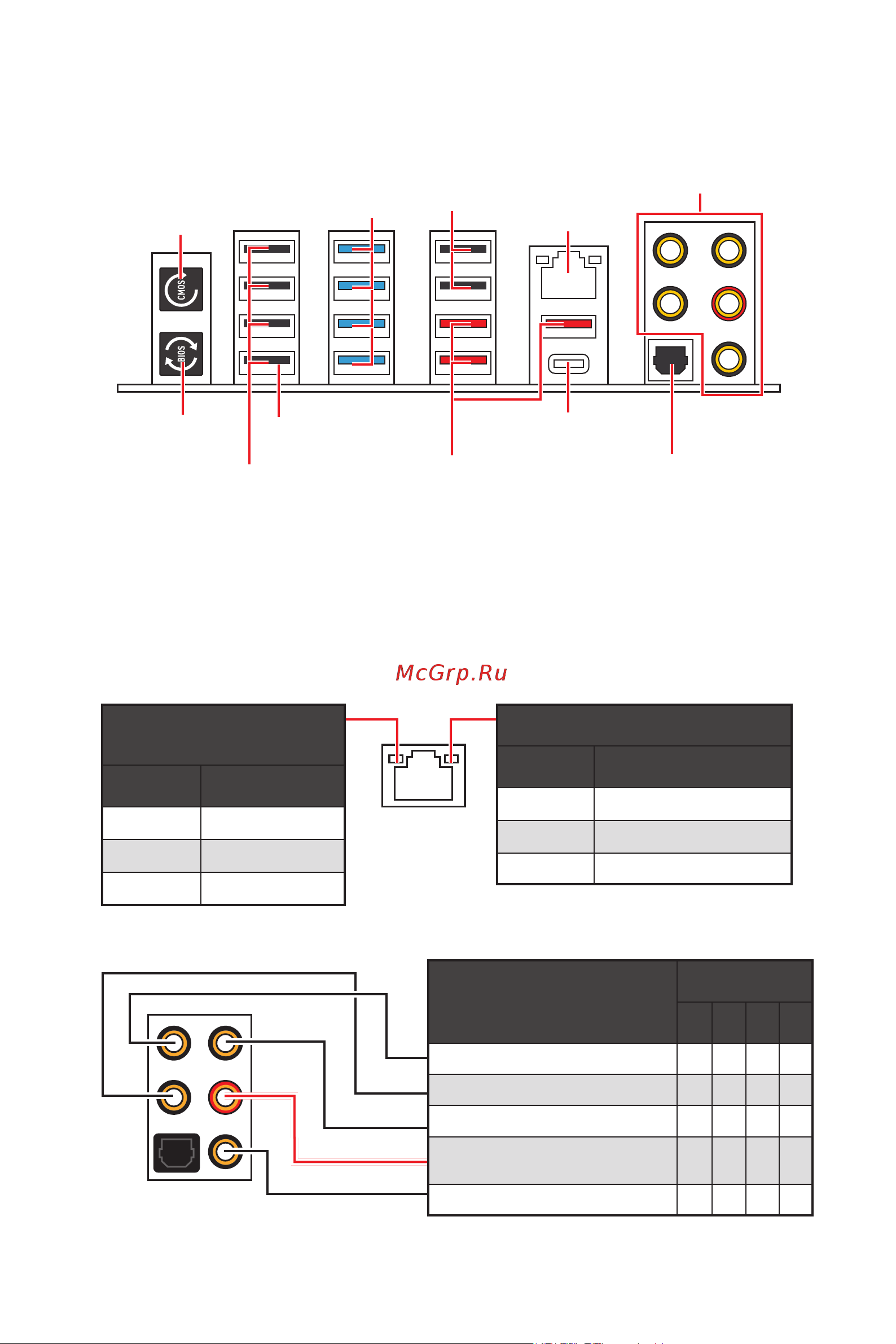

Panneau arrière Entrée/Sortie
Configuration des ports audio
Panneau arrière Entrée/Sortie
∙ Bouton Clear CMOS - Éteingnez votre ordinateur. Appuyez sur le bouton Clear CMOS
pendant 5 à 10 secondes pour réinitialiser le BIOS aux valeurs par défaut.
∙ Port/Bouton Flash BIOS - Veuillez vous référer à la page 47 pour la mise à jour du
BIOS avec Bouton Flash BIOS.
Port Flash BIOS
USB 3.2 Gen 1
5 Gb/s Type-A
Tableau explicatif de l’état de la LED du port LAN
LED indiquant la connexion
et l’activité
État Description
Éteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
État Description
Éteint
10 Mb/s
Vert
100/1000 Mb/s
Orange 2,5 Gb/s
USB 3.2 Gen 2
10 Gb/s Type-A
2,5 Gb/s LAN
USB 2.0
USB 2.0
Ports audio
Sortie S/PDIF optique
Bouton Clear
CMOS
Bouton
Flash BIOS
USB 3.2 Gen 2x2
20 Gb/s Type-C
Ports audio
Canal
2 4 6 8
Sortie centre/Caisson de basse ● ●
Sortie haut-parleur arrière ● ● ●
Entrée Ligne/Sortie haut-parleur côté ●
Sortie Ligne/Sortie haut-parleur avant ● ● ● ●
Entrée Microphone
(● : connecté, Espace : vide)
