MSI X299 PRO [118/198] Important
![MSI X299 PRO [118/198] Important](/views2/1916936/page118/bg76.png)
16
Vue d’ensemble des composants
⚠
Important
∙
Veillez à toujours insérer un module de mémoire dans l’emplacement DIMMC1 en
premier.
∙
Pour garantir la stabilité du système au mode de double / triple / quatre canal,
assurez-vous d’installer les modules de mémoire du même type et de la même
densité en mode double canal. Et pour chaque canal, l’emplacement DIMM impair doit
être installé en premier.
∙
Certaines mémoires peuvent fonctionner à une fréquence réduite par rapport à
la valeur indiquée lors de l’overclocking car la fréquence d’opération de mémoire
dépend du Serial Presence Detect (SPD). Rendez-vous sur le BIOS et choisissez la
fonction Memory Try It ! pour régler la fréquence de mémoire si vous voulez faire
fonctionner la mémoire à la fréquence indiquée ou à une fréquence plus élevée.
∙
Il est recommandé d’utiliser un système de refroidissement qui sera capable de
refroidir toutes les barrettes mémoire et d’offrir de bonnes performances lors d’un
overclocking.
∙
La stabilité et la compatibilité du module de mémoire lors de l’overclocking
dépendent du processeur et des périphériques installés.
∙
Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire
compatible.

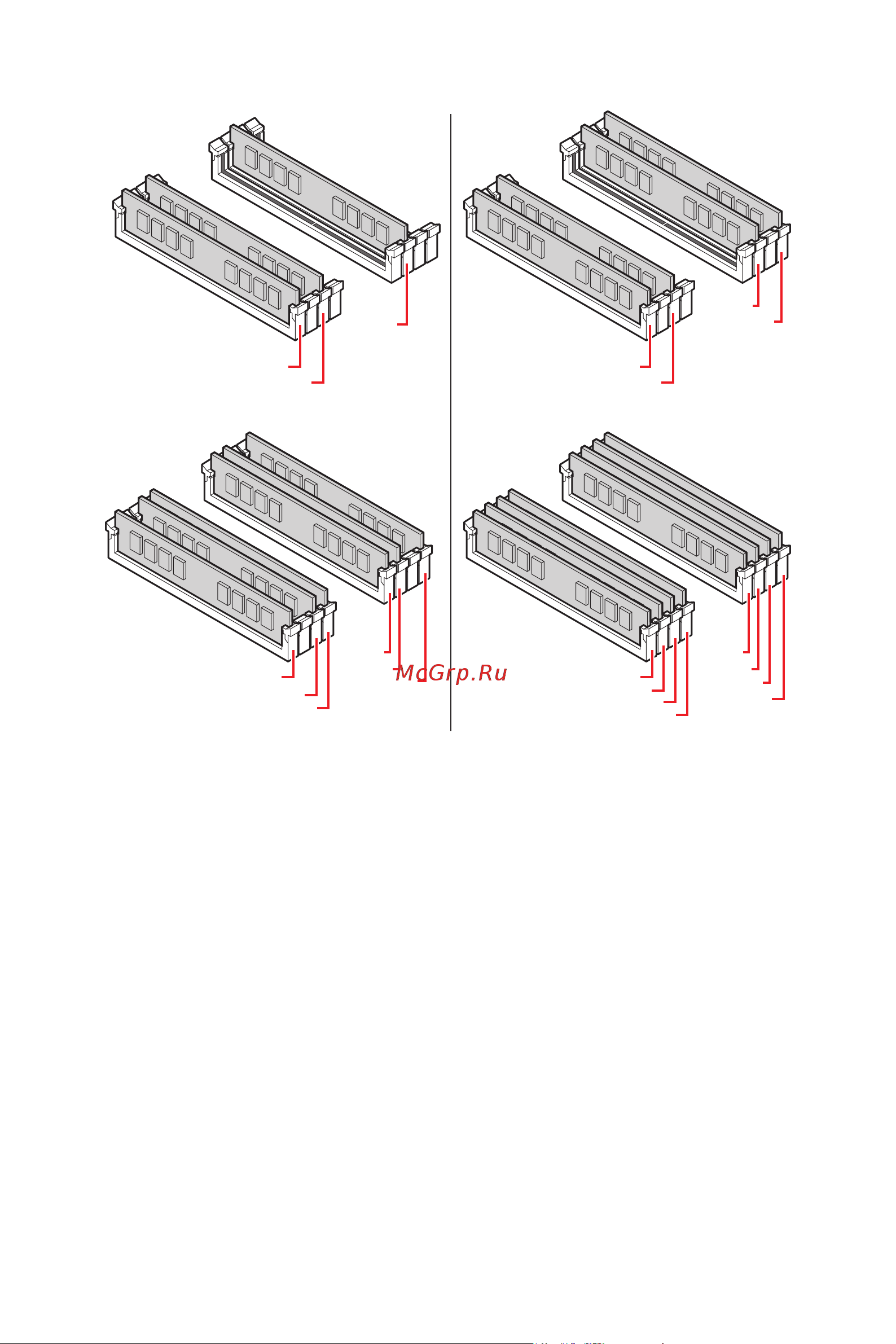

DIMMC1
DIMMA1
DIMMB1
DIMMA1
DIMMD1
DIMMB1
DIMMC1
DIMMA1
DIMMC1
DIMMA2
DIMMD1
DIMMB1
DIMMC2
DIMMC1
DIMMD2
DIMMB1
DIMMC2
DIMMD1
DIMMB2
DIMMA1
DIMMA2
