16
Übersicht der Komponenten
⚠
Wichtig
∙
Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMMC1
zuerst.
∙
Stellen Sie im Dual-/ Triple-/ Quad-Kanal-Modus bitte sicher, dass Sie Module des
gleichen Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher
Kanäle verwenden. Für jeden Kanal muss zuerst die ungerade Anzahl der DIMM-
Steckplätze installiert werden.
∙
Einige Speicherriegel können beim Übertakten auf einer niedrigeren Frequenz
arbeiten, als der festgelegte Wert - abhängig von dem SPD (Serial Presence Detect).
Stellen Sie im BIOS-Setup mit Memory Try It ! die Speicherfrequenz ein, wenn Sie mit
der festgelegten oder einer höheren Speicherfrequenz arbeiten möchten.
∙
Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung
des DIMMs oder beim Übertakten zu verwenden.
∙
Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule
sind abhängig von der installierten CPU und den installierten Geräten..
∙
Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter:
http://www.msi.com

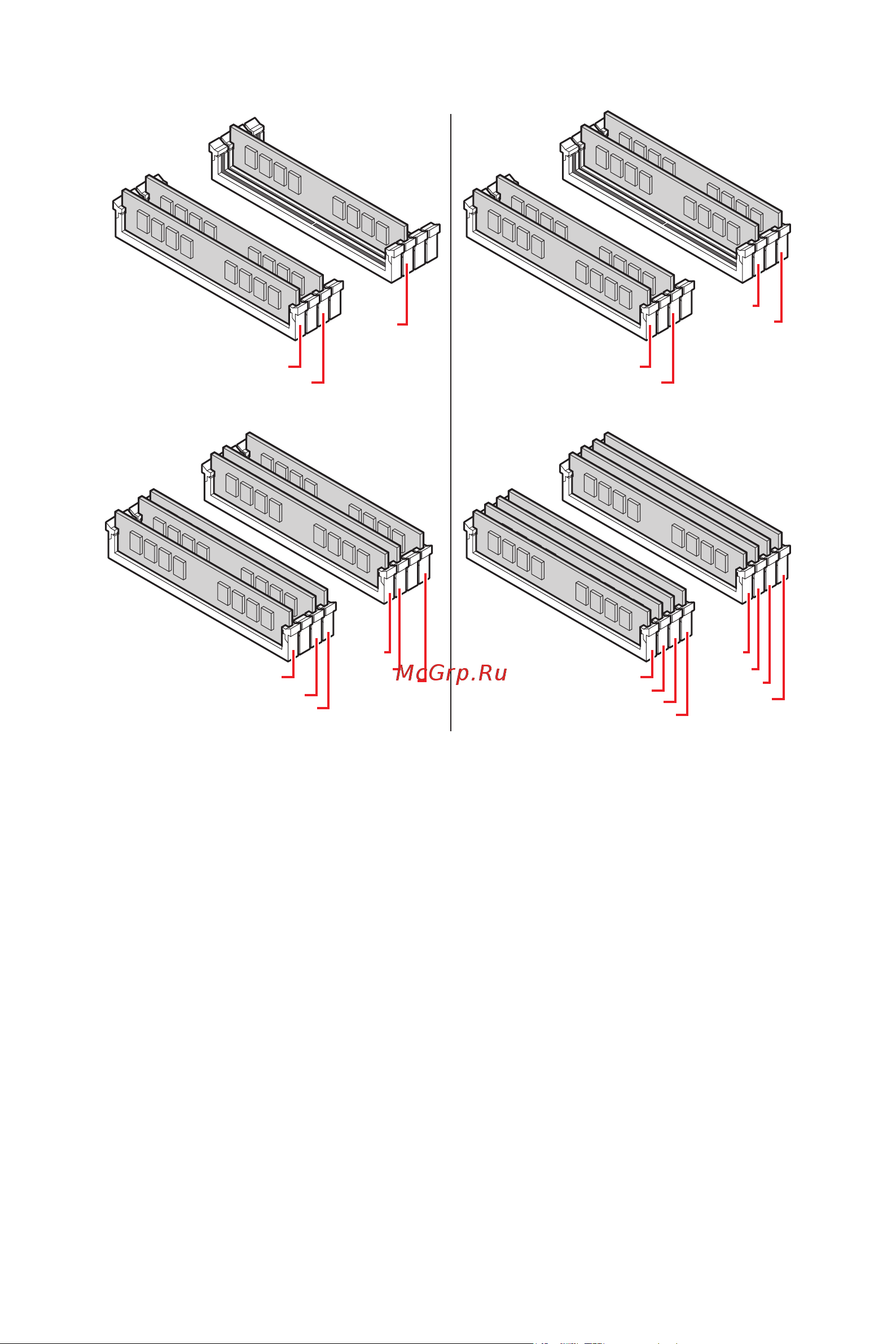

DIMMC1
DIMMA1
DIMMB1
DIMMA1
DIMMD1
DIMMB1
DIMMC1
DIMMA1
DIMMC1
DIMMA2
DIMMD1
DIMMB1
DIMMC2
DIMMC1
DIMMD2
DIMMB1
DIMMC2
DIMMD1
DIMMB2
DIMMA1
DIMMA2
