21
Übersicht der Komponenten
Installation der M.2 XPANDER-Z GEN 4 Karte (optional)
Die M.2 XPANDER-Z GEN 4 Karte bietet vier M.2 Key-M Steckplätze.

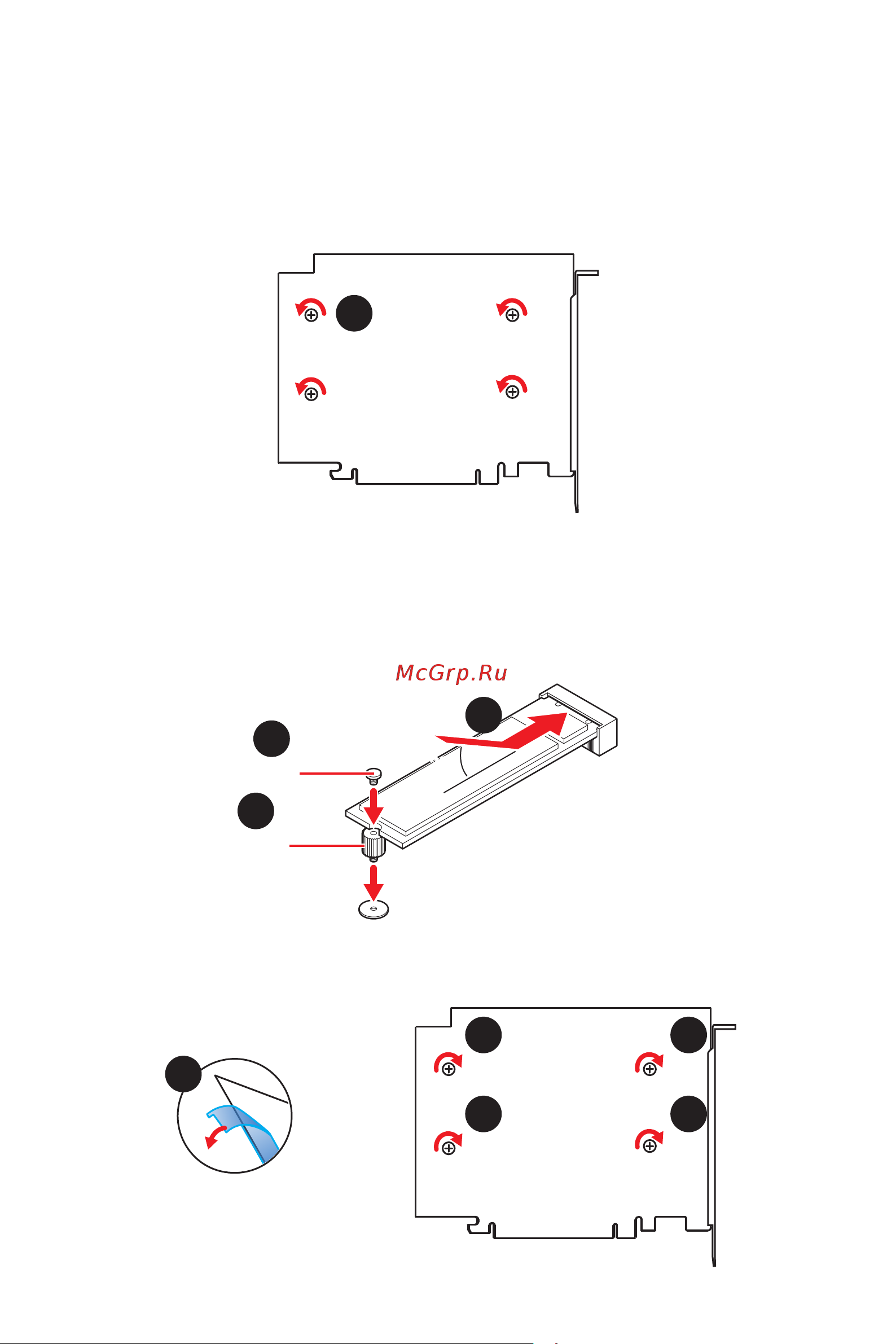

Zum Einbau der M.2 XPANDER-Z GEN 4 Karte:
1. Entfernen Sie die Kühlkörper durch Lösen der vier Schrauben auf der Unterseite
der M.2 XPANDER-Z GEN 4 Karte.
1
2. Lösen Sie die M.2-Schraube von den M.2-Abstandshalter.
3. Lösen Sie den M.2-Abstandshalter.
4. Entfernen Sie den M.2-Abstandshalter und befestigen Sie ihn an der
entsprechenden Position Ihrer M.2-SSD.
5. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz.
6. Schrauben Sie den M.2-Gerät mit der Schraube fest.
30º30º
5
4
6
8 8
8 8
Schraube
Abstandshalter
7. Entfernen Sie die Schutzfolie von den Wärmeleitpadsthe des Kühlkörpers.
8. Installieren Sie den Kühlkörper erneut und schrauben Sie ihn mit vier
Kühlkörperschrauben fest.
7
*Die Übertragungsgeschwindigkeiten
können von Gerät zu Gerät variieren.
