21
Компоненты материнской платы
Установка карты M.2 XPANDER-Z GEN 4 (опционально)
На карте M.2 XPANDER-Z GEN 4 имеется четыре слота M.2 Ключ-M.

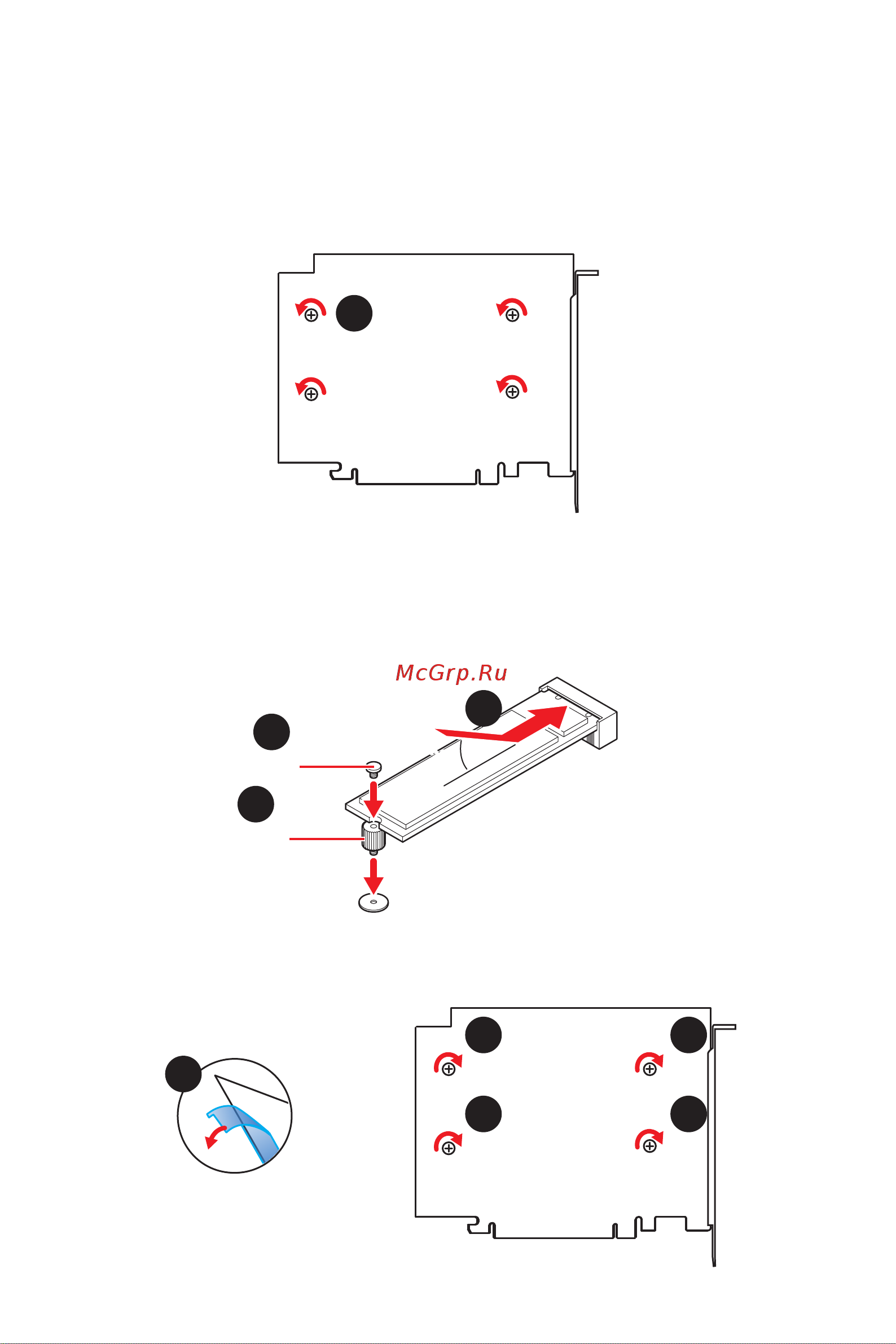

Для установки карты M.2 XPANDER-Z GEN 4:
1. Выкрутите 4 винта для радиатора на задней панели карты M.2 XPANDER-Z GEN
4 и удалите радиатор.
1
2. Выкрутите винты для M.2 из стойки.
3. Выкрутите стойки для крепления M.2.
4. Закрутите стойку для крепления M.2 модуля в подходящее отверстие, в
соответствии с длиной вашего M.2 SSD.
5. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.
6. Закрепите устройства M.2 с помощью винта для M.2.
30º30º
5
4
6
8 8
8 8
Винт
Стойка
7. Снимите защитную пленку с термоинтерфейса радиатора.
8. Установите и закрепите радиатор с помощью 4-х винтов радиатора.
7
* Скорость может отличаться для
разных устройств
