10

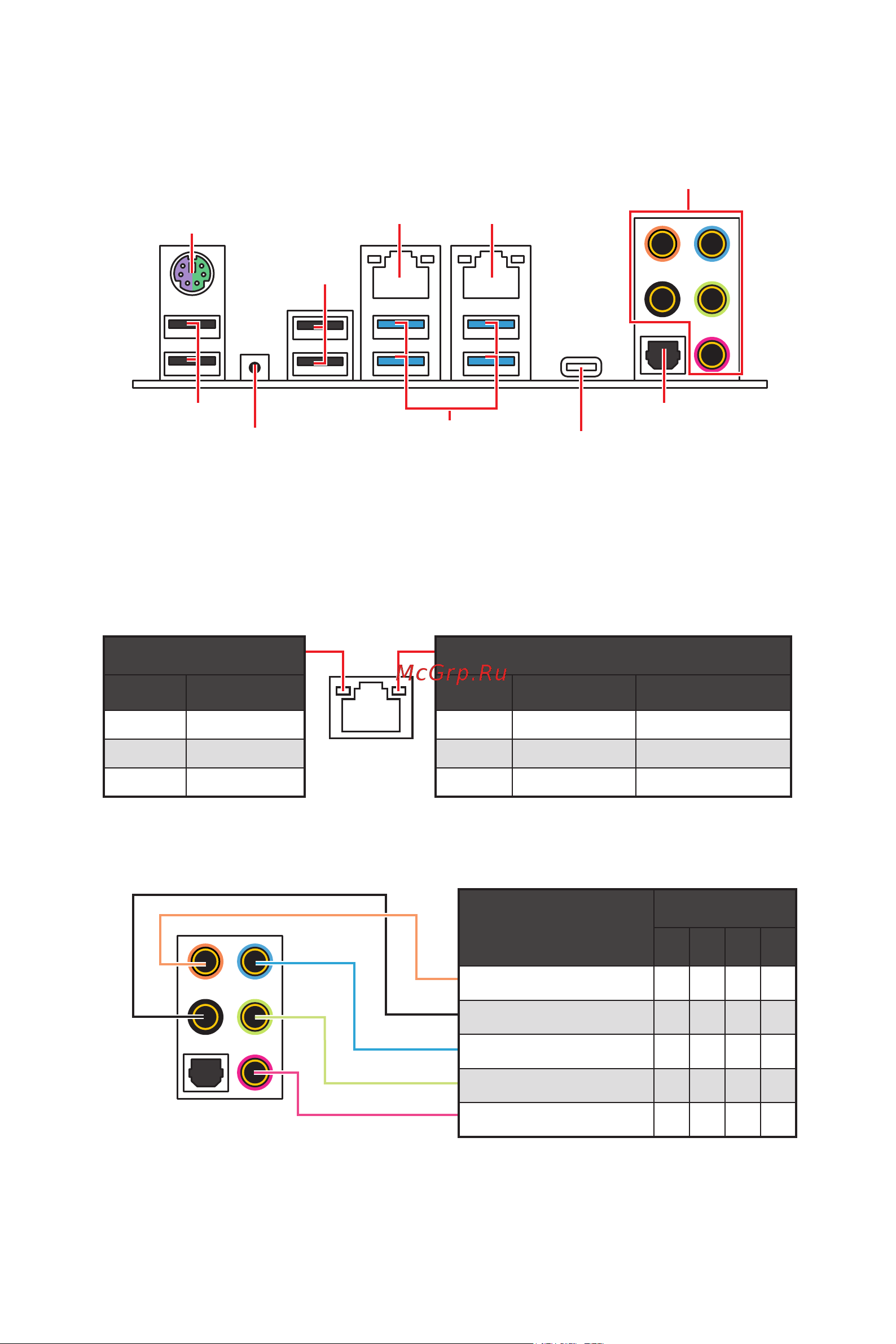

Rear I/O Panel
Rear I/O Panel
∙ Clear CMOS button - Power off your computer. Press and hold the Clear CMOS
button for about 5-10 seconds to reset BIOS to default values.
PS/2
2.5G LAN
1G LAN
USB 3.2 Gen2x2 Type-C
Clear CMOS button
Audio Ports
Optical S/PDIF-Out
USB 2.0
USB 2.0
USB 3.2 Gen1
Audio Ports Configuration
Audio Ports
Channel
2 4 6 8
Center/ Subwoofer Out ● ●
Rear Speaker Out ● ● ●
Line-In/ Side Speaker Out ●
Line-Out/ Front Speaker Out ● ● ● ●
Mic In
(●: connected, Blank: empty)
Link/ Activity LED
Status Description
Off No link
On Linked
Blinking Data activity
Speed LED
Status 1G LAN 2.5G LAN
Off 10 Mbps 10 Mbps
Green 100 Mbps 100 M/ 1G bps
Orange 1 Gbps 2.5 Gbps
LAN Port LED Status Table
