9
Rear I/O Panel
Rear I/O Panel

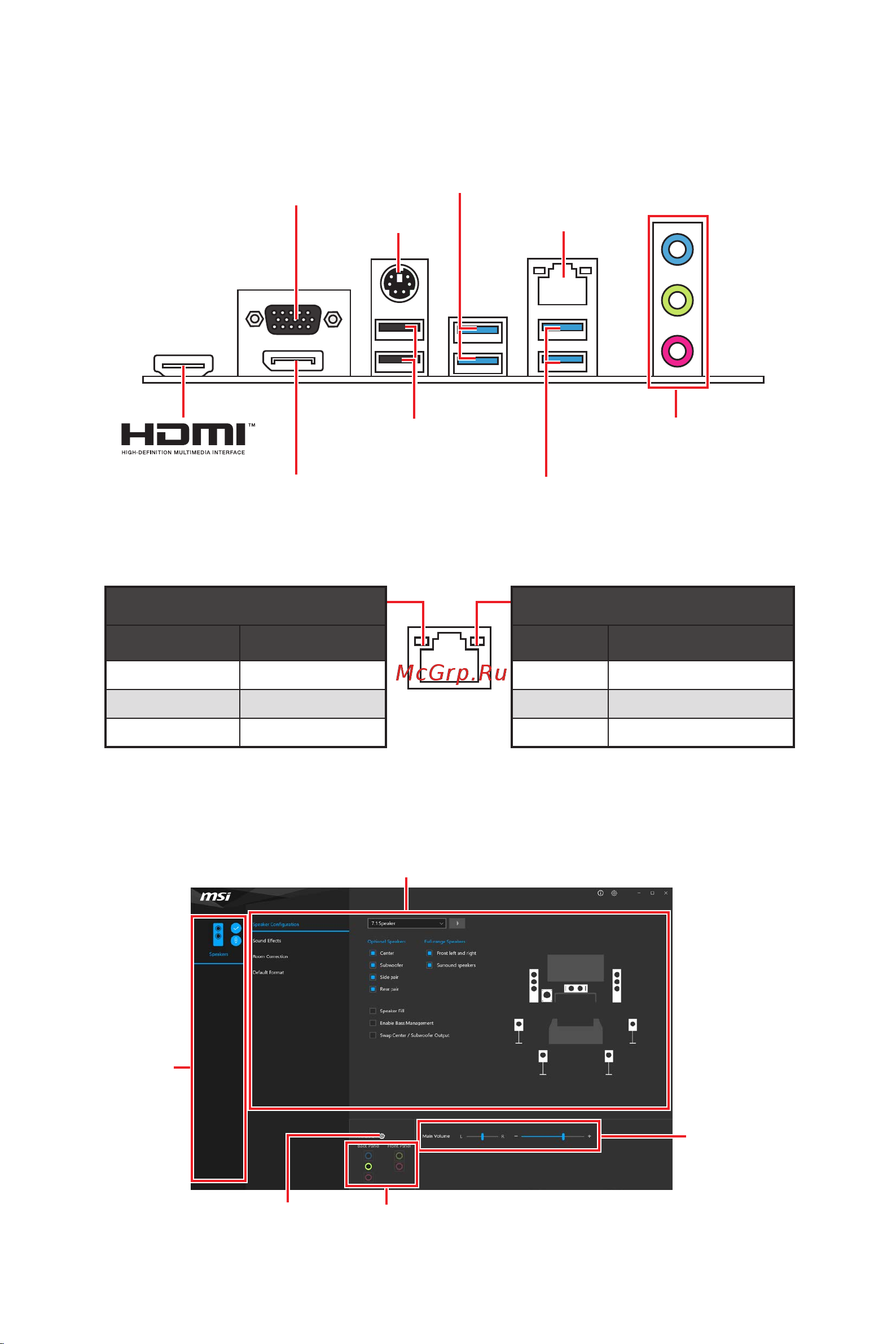

Link/ Activity LED
Status Description
Off No link
Yellow Linked
Blinking Data activity
Speed LED
Status 1 Gbps LAN
Off 10 Mbps
Green 100/ 1000 Mbps
Orange 1 Gbps
LAN Port LED Status Table
Realtek Audio Console
After Realtek Audio Console is installed. You can use it to change sound settings to get
better sound experience.
USB 3.2 Gen 1
(5Gbps) Type-A
PS/2 Combo port
1 Gbps LAN
DisplayPort
USB 2.0
Type-A
Audio Ports
USB 3.2 Gen 1
(5Gbps) Type-A
VGA Port
Jack Status
Connector Settings
Device
Selection
Main Volume
Application Enhancement
