13
Übersicht der Komponenten
BAT1

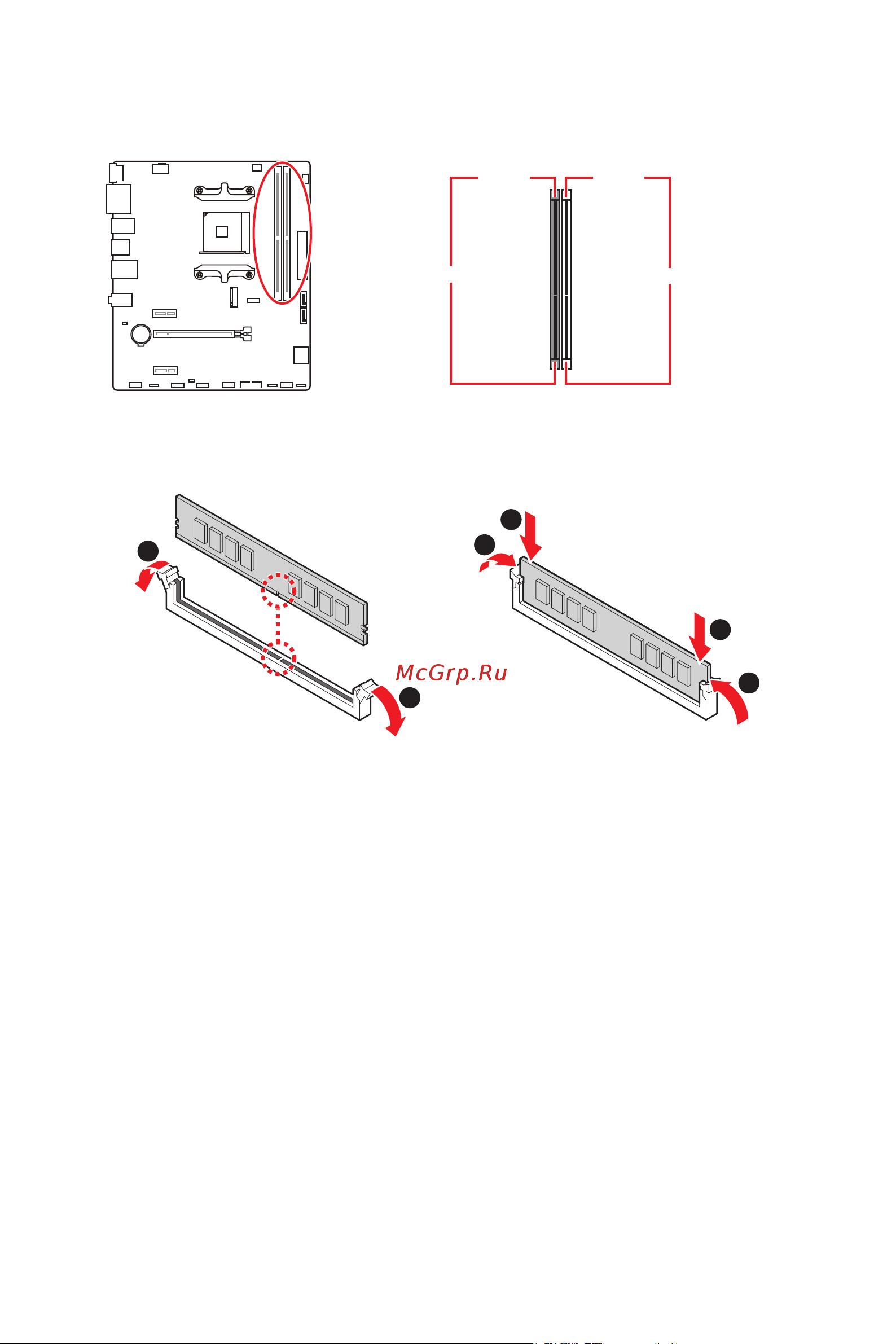

DIMM Steckplätze
Speichermodul-Installationsempfehlung
1
1
2
3
3
2
⚠
Wichtig
∙
Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des
Speichers kleiner sein als die Größe der installierten Speicherkapazität.
∙
Basierend auf der Prozessorspezifikation wird eine Speicherspannung unter 1,35
Volt vorgeschlagen, um der Prozessor zu schützen.
∙
Speichermodule können auf Basis der offizielle Spezifikation der AM4 CPU/
Speicher-Controller mit einer niedrigeren Frequenz unter dem Standardzustand
arbeiten.
∙
Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter:
http://www.msi.com
DIMMA1
Kanal A
DIMMB1
Kanal B
