13
Overview of Components
BAT1

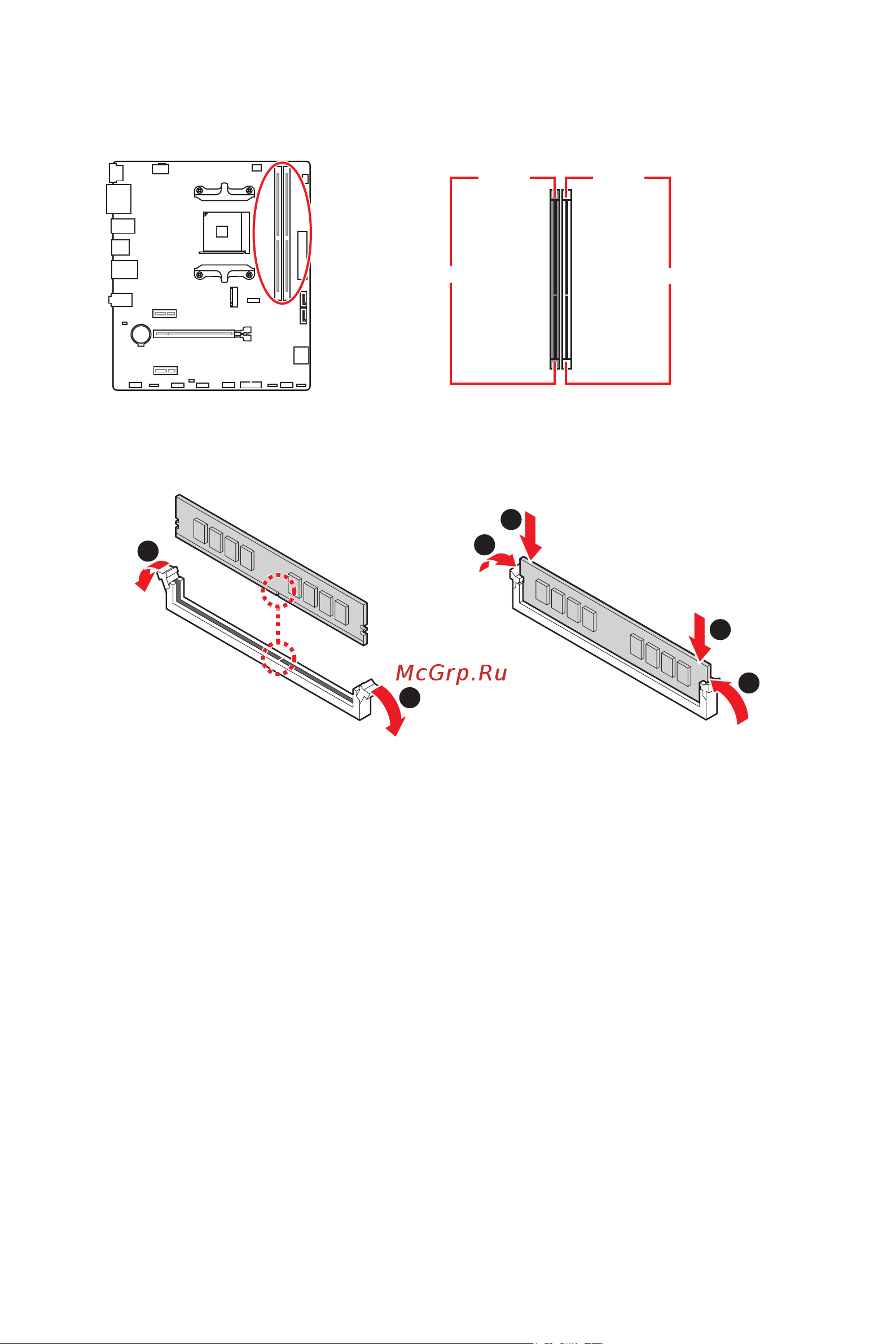

DIMM Slots
Memory module installation recommendation
1
1
2
3
3
2
⚠
Important
∙
Due to chipset resource usage, the available capacity of memory will be a little less
than the amount of installed.
∙
Based on processor specification, the Memory DIMM voltage below 1.35V is
suggested to protect the processor.
∙
Due to AM4 CPU/memory controller official specification limitation, the frequency of
memory modules may operate lower than the marked value under the default state.
∙
Please refer to www.msi.com for more information on compatible memory.
DIMMA1
Channel A
DIMMB1
Channel B
