9

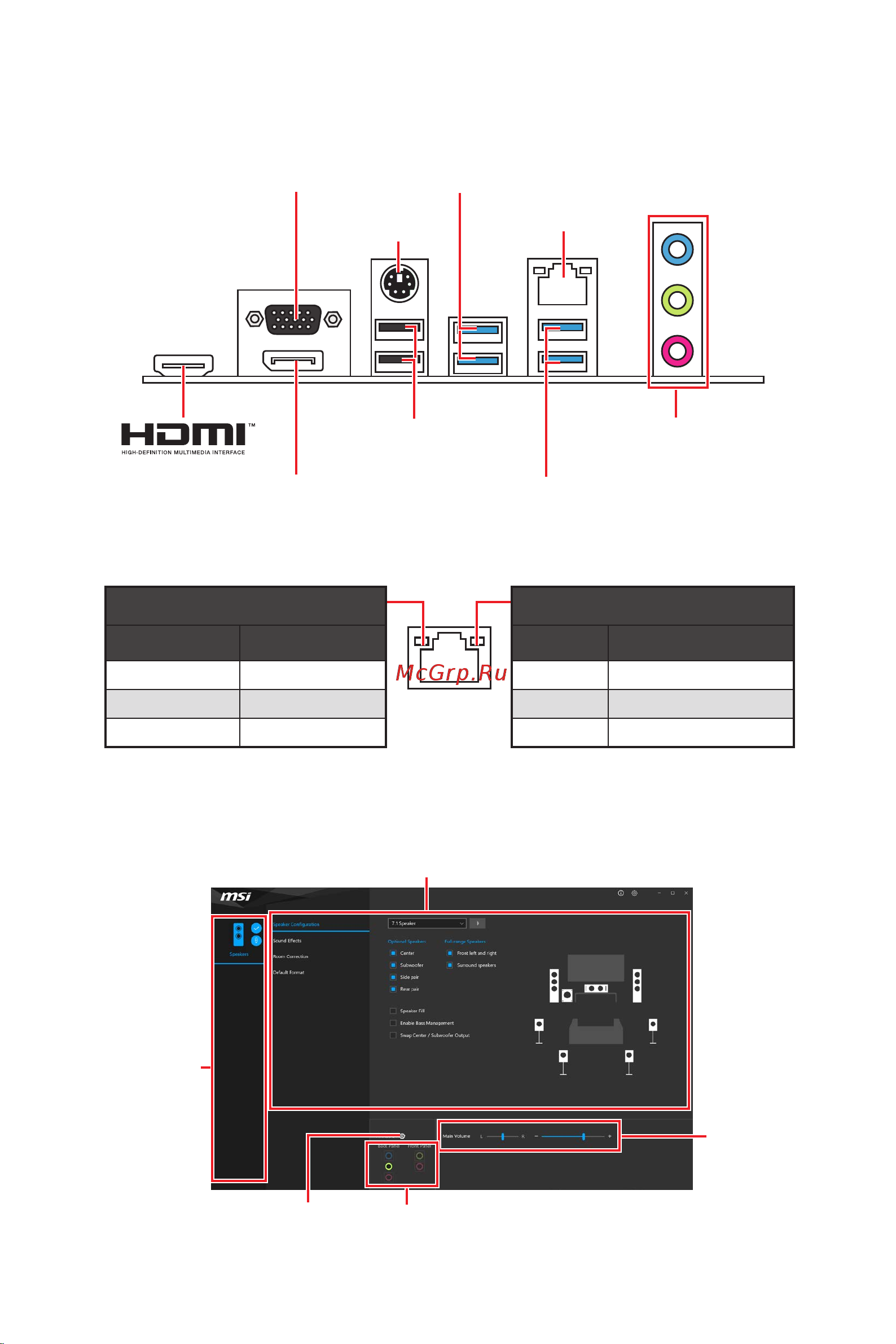

Rückseite E/A
Rückseite E/A
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand 1 Gbit/s LAN
Aus 10 Mbit/s
Grün 100/ 1000 Mbit/s
Orange 1 Gbit/s
LAN Port LED Zustandstabelle
Realtek Audio Console
Nach der Installation des Realtek Audio Console-Treibers, können Sie die
Audioeinstellungen verändern, um ein optimales Klangerlebnis erzeugen.
USB 3.2 Gen 1
(5Gbit/s) Typ-A
PS/2 Combo-
Anschluss
1 Gbit/s LAN
DisplayPort
USB 2.0
Typ-A
Audioanschlüsse
USB 3.2 Gen 1
(5Gbit/s) Typ-A
VGA Anschluss
Verbindungsstatus
Anschluss
Geräteauswahl
Lautstärke
Optimierungen
