13
8. СБОРКА
Комплектность мотоблока приведена в
Таблице 1.
Таблица 1. Комплектность мотоблока
Наименование Кол-во
Мотоблок 1 шт.
Рукоятки рабочие 1 шт.
Стойка рабочих рукояток в
сборе
1 шт.
Болт крепления рабочих
рукояток с зажимной ручкой
в сборе
1 шт.
Накладка декоративная
рукояток
1 шт.
Колесо левое в сборе 1 шт.
Колесо правое в сборе 1 шт.
Ось колеса короткая 2 шт.
Ось колеса длинная 2 шт.
Ось фрезы в сборе 2 шт.
Сошник с кронштейном в
сборе
1 шт.
Нож фрезы левый 12 шт.
Нож фрезы правый 12 шт.
Крепёж ножей фрез 1 к-т
Диск защиты растений 2 шт.
Крыло защитное
дополнительное
2 шт.
Крепёж защитный крыльев 1 к-т
Щуп масляный 1 шт.
Отвёртка 1 шт.
Ключ свечной 1 шт.
Ключ рожковый 10 х 12 мм 1 шт.
Ключ рожковый 12 х 13 мм 1 шт.
Ключ рожковый 13 х 16 мм 1 шт.
Ремень А-1120 1 шт.
Хомут кабельный 2 шт.
Руководство по эксплуатации 1 шт.
ВНИМАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
Для сборки мотоблока выполните следу-
ющее:
1. Установите ножи фрез на квадрат-
ные фланцы осей фрез. Установку
ножей нужно начинать с внутренней
оси (Рис. 2). Для примера на Рис. 2
показана установка ножей на правую
внутреннюю ось. В первую очередь
на фланец устанавливаются правые
ножи 2 (имеющие изгиб в сторону от
редуктора), затем устанавливаются
левые ножи 1 (имеющие изгиб к ре-
дуктору) (Рис. 2).
2. Закрепите ножи на фланце оси с по-
мощью болтов 3 и шайб с гайками 4
(Рис. 2).
1
3
4
5
2

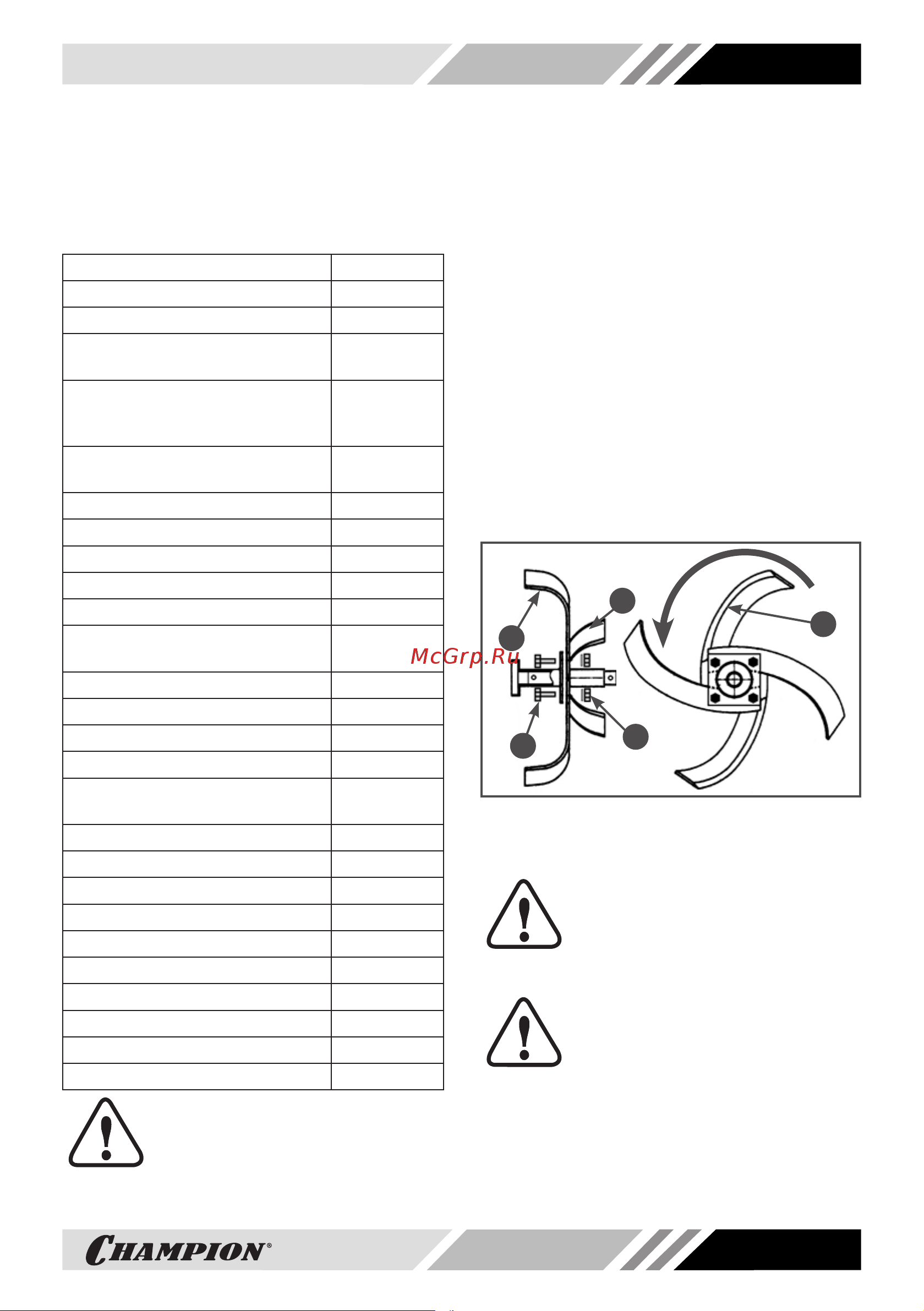

Рис. 2 Сборка правой внутренней фрезы
1. Нож левый 2. Нож правый 3. Болт
4. Шайба с гайкой 5. Лезвие ножа
ПРИМЕЧАНИЕ!
Ножи должны быть установ-
лены так, чтобы лезвия 5
ножей врезались в землю при
движении мотоблока вперед (Рис. 2).
ВНИМАНИЕ!
Установка ножей на фланец
внутренней оси со стороны ре-
дуктора не допускается!
3. Установите ножи на другие оси в со-
ответствии с пунктами 1, 2.
