19
цвет, в масле видны частицы грязи и
песка - необходимо заменить масло в
масляной ванне. Подробнее в разде-
ле ОБСЛУЖИВАНИЕ ВОЗДУШНОГО
ФИЛЬТРА.
5. Проверьте уровень масла в масляной
ванне, уровень масла должен быть по
отметку «OIL LEVEL» на корпусе мас-
ляной ванны (Рис. 11). При необходи-
мости, долейте в масляную ванну чи-
стое моторное масло до требуемого
уровня.
6. Установите снятые детали на место в
обратной последовательности.
МАСЛО В РЕДУКТОРЕ
ВНИМАНИЕ!
Мотоблок поставляется с
завода без масла в картере
редуктора. Перед запуском в
работу необходимо залить требуемое
количество (1,5 л) чистого моторного
масла.
Для смазки редуктора используйте транс-
миссионное масло API GL-5 SAE85W90.
1. Расположите мотоблок горизонталь-
но на ровной поверхности.
2. Снимите кожух 1 защитный ремней
(Рис. 12).
1

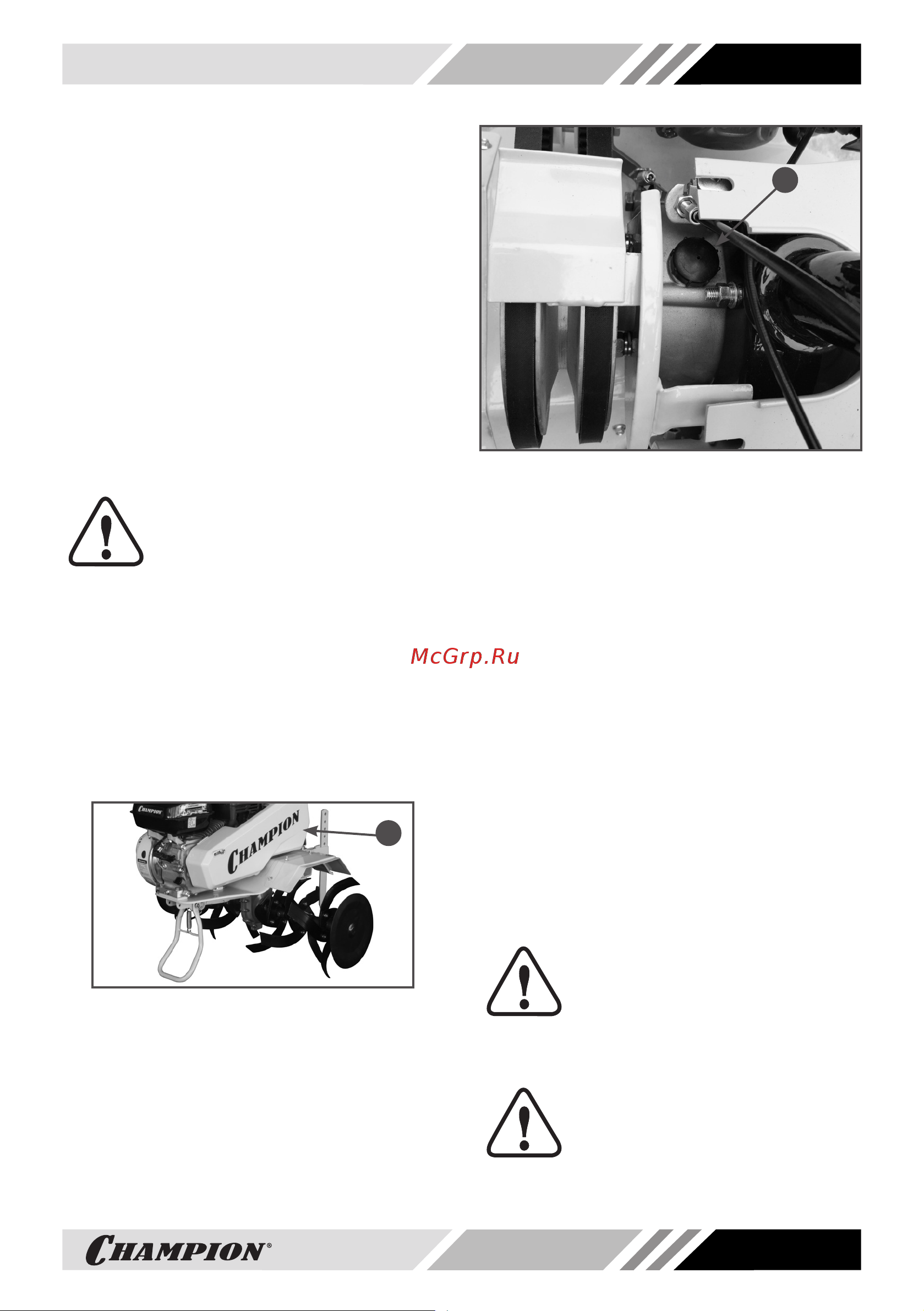

Рис. 12 Кожух защитный ремней
1. Кожух защитный ремней
3. Переведите рычаг переключения
передач в положение «R» (Задний
ход) (Рис. 17) и открутите пробку 1
маслозаливного отверстия. Пробка
находится в верхней части корпуса
редуктора слева от стойки рукояток
управления (Рис. 13).
1
Рис. 13 Пробка маслозаливного отверстия
редуктора
1. Пробка маслозаливного отверстия редуктора
4. С помощью воронки залейте в ре-
дуктор необходимый объем чистого
моторного масла рекомендованной
вязкости. После этого вставьте в мас-
лозаливное отверстие щуп из ком-
плекта поставки мотоблока до тех
пор, пока горизонтальная часть ручки
щупа не упрется в край отверстия.
Извлеките щуп из маслозаливного
отверстия и осмотрите его. Уровень
масла должен быть по верхнюю метку
на щупе. При необходимости долейте
масло до требуемого уровня.
5. Закрутите пробку маслозаливного от-
верстия.
6. Протрите щуп насухо чистой ветошью
и уберите его в доступное и надежное
место.
ПРИМЕЧАНИЕ!
Через каждые 100 часов рабо-
ты проверяйте уровень масла
в картере редуктора.
ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ!
Перед каждым запуском двига-
теля обязательно проверять
уровень масла в картере.
