14
ПРИМЕЧАНИЕ!
При установке ножей на флан-
цы средних и внешних осей,
при сборке правых фрез ле-
вые и правые ножи устанавливаются
на фланец с внешней и внутренней его
стороны соответственно. При сборке
левых фрез левые и правые ножи уста-
навливаются на фланец, наоборот, с
внутренней и внешней его стороны со-
ответственно.
4. Установите собранные фрезы на вы-
ходной вал редуктора, закрепите их
пальцами 1 и шплинтами 2 (Рис. 3).
После установки крайней внешней
фрезы (например, В) установите диск
защиты растений А и закрепите его
пальцем 1 и шплинтом 2 (Рис. 3). Для
примера на Рис. 3 показана установ-
ка правых фрез.

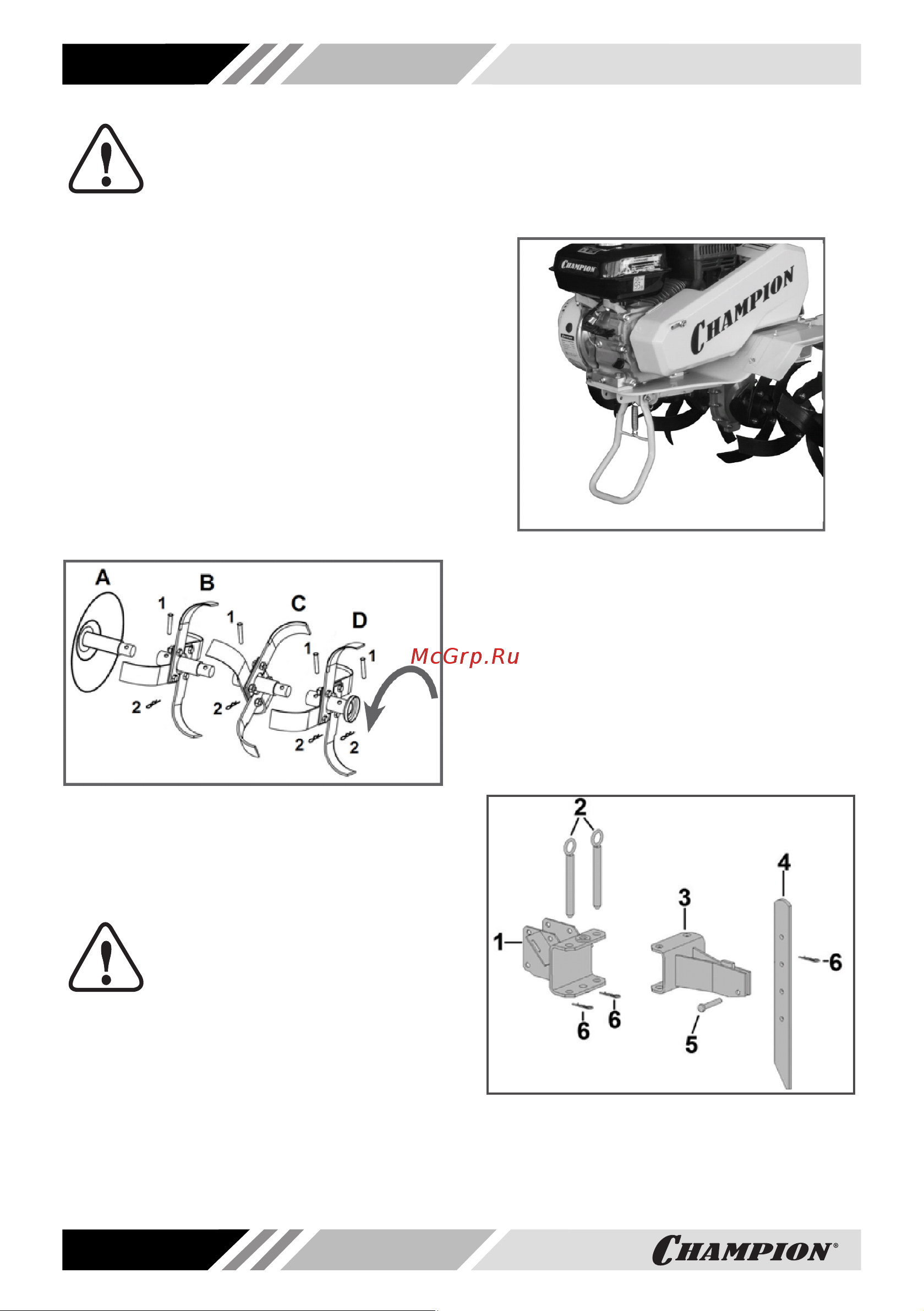

Рис. 3 Установка правых фрез
А. Диск защиты растений
В. Фреза внешняя правая
С. Фреза средняя правая
D. Фреза внутренняя правая
1. Палец 2. Шплинт
ВНИМАНИЕ!
Запрещается устанавливать
дополнительное рабочее обо-
рудование диаметром более
337 мм и шириной захвата более 840 мм.
Опустите стояночную опору для
устойчивости мотоблока (Рис. 4).
5. Установите правое и левое защитные
крылья 2 (Рис. 1), используя болты и
гайки из комплекта крепежа.
6. Установите рукоятки управления на
мотоблок. Отрегулируйте положение
рукояток по высоте и углу поворота,
после чего затяните ручки регулиров-
ки рукояток 9 и 10 (Рис. 1).
Рис. 4 Стояночная опора
7. Убедитесь в отсутствии резких пере-
гибов оболочек тросов включения
хода, газа и тросов рычага переклю-
чения передач.
8. Установите в кронштейн 1 рамы мото-
блока кронштейн сошника 3 (Рис. 5).
Совместите отверстия в кронштейнах
сошника и рамы и вставьте пальцы 2.
Зафиксируйте пальцы 2 шплинтами 6
(Рис. 5).
Рис. 5 Установка сошника
1. Кронштейн рамы
2. Палец крепления кронштейна сошника
3. Кронштейн сошника 4. Сошник
5. Палец крепления сошника 6. Шплинт
