17

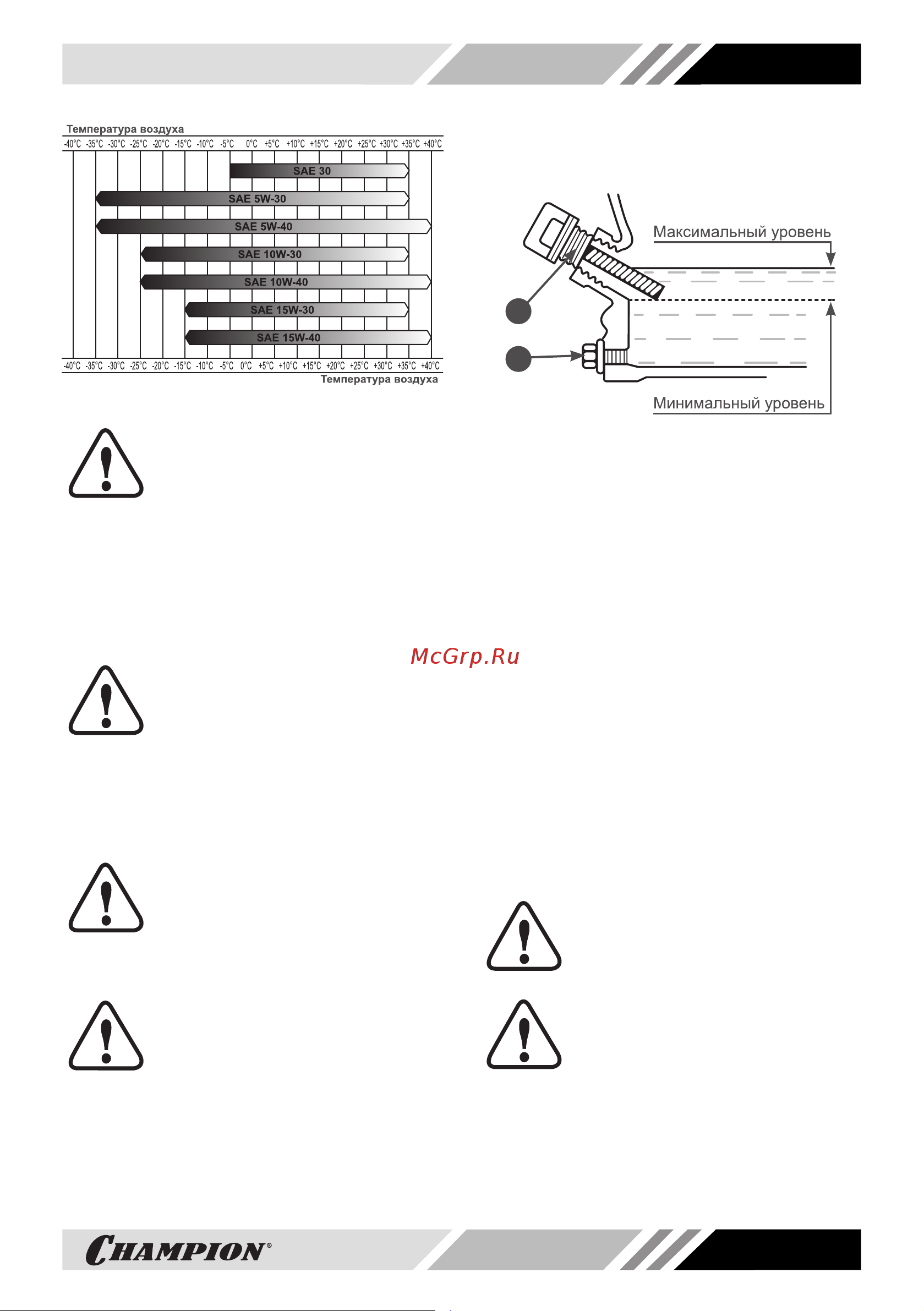

Рис. 8 Определение вязкости масла
ПРИМЕЧАНИЕ!
Для мотоблока CHAMPION
рекомендуется применять
масло CHAMPION SAE30,
SAE10W-40. Допускается применение
масла других производителей соот-
ветствующих категории SJ и выше по
классификации API и соответствую-
щей вязкости масла по классификации
SAE в зависимости от температуры
окружающего воздуха.
ВНИМАНИЕ!
Несвоевременная замена мас-
ла, работа на масле, отрабо-
тавшем свой ресурс, работа
на постоянно пониженном уровне мас-
ла, работа на масле, не соответствую-
щем температуре окружающей среды,
приведет к выходу из строя двигателя,
и не подлежит ремонту по гарантии.
ВНИМАНИЕ!
Помните, что датчик уровня
масла (при его наличии) не га-
рантирует на 100 % останов-
ку двигателя при пониженном уровне
масла в картере.
ВНИМАНИЕ!
При запуске нового двигателя
первая замена масла произво-
дится через 5 часов работы
двигателя. Вторая замена масла че-
рез 25 часов работы двигателя. Все
последующие замены масла произво-
дятся через каждые 50 часов работы
двигателя.
Перед запуском двигателя необходи-
мо проверить уровень масла в картере
(Рис.9):
2
1
Рис. 9 Проверка уровня масла в картере
1. Крышка-щуп маслозаливной горловины
2. Болт сливного отверстия
1. Открутите крышку-щуп маслозалив-
ной горловины и извлеките щуп.
2. Протрите щуп насухо и вставьте в от-
верстие маслозаливной горловины, не
закручивая. Аккуратно вытащите щуп
и осмотрите его. Уровень масла дол-
жен соответствовать верхней отметке
на щупе. При недостаточном уровне
масла в картере необходимо долить
чистое масло до верхней отметки на
щупе (что соответствует нижней кром-
ке заливного отверстия). После окон-
чательной проверки, плотно закрутите
крышку-щуп маслозаливной горлови-
ны.
ПОДГОТОВКА ВОЗДУШНОГО
ФИЛЬТРА
ВНИМАНИЕ!
Мотоблок поставляется без
масла в масляной ванне воз-
душного фильтра двигателя.
ПРИМЕЧАНИЕ!
Двигатель мотоблока имеет
инерционно-масляный тип воз-
душного фильтра.
Перед началом эксплуатации мотобло-
ка необходимо подготовить воздушный
фильтр двигателя. Для этого выполните
следующее:
