1. Открутите барашковую гайку 1, сни-
мите шайбу 2 и крышку 3 воздушного
фильтра (Рис. 10).
2. Извлеките из крышки 3 воздушного
фильтра поролоновый фильтрующий
элемент 4 (Рис. 10).
1
2
3
4
5
6
7

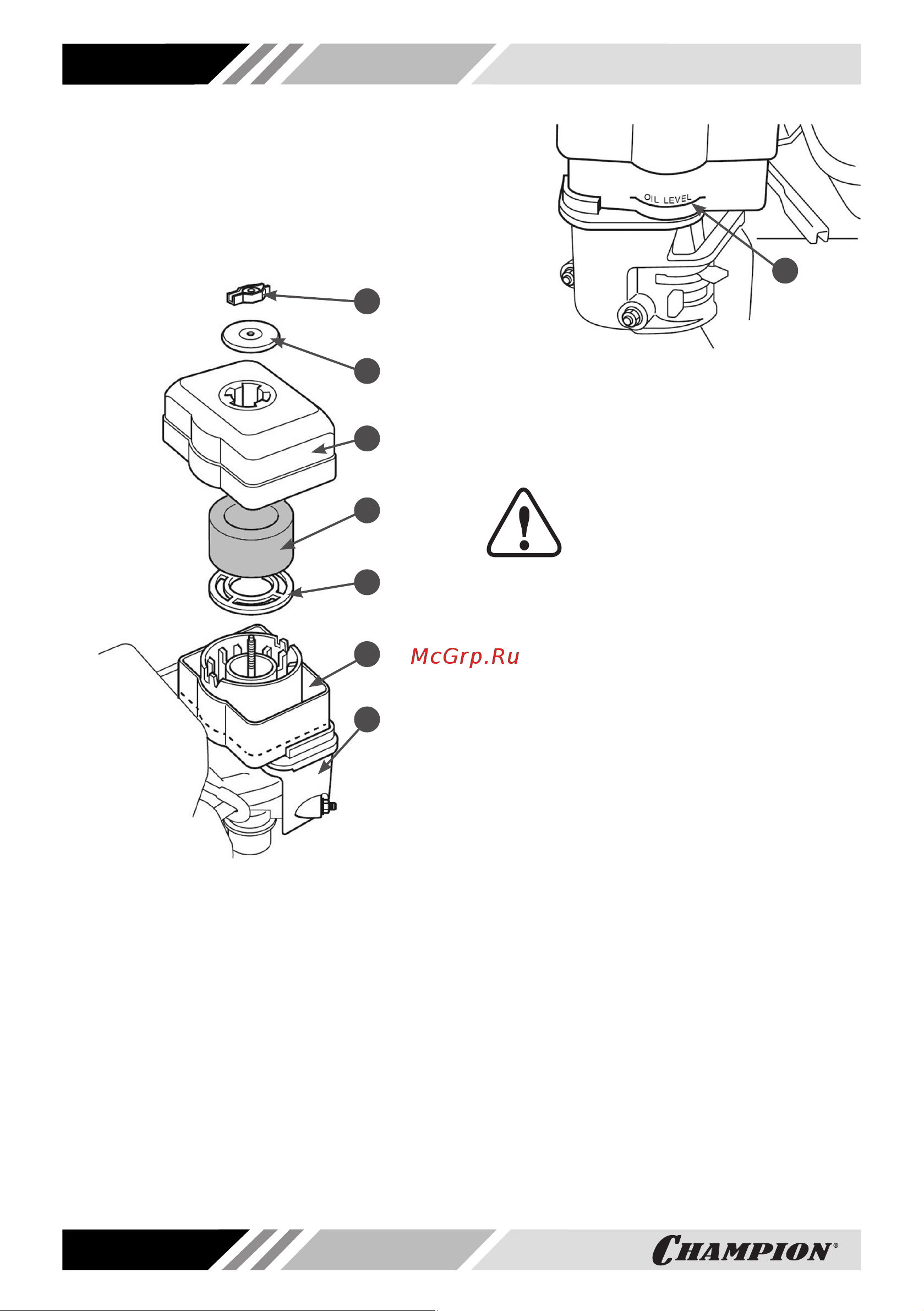

Рис. 10 Подготовка воздушного фильтра
1. Гайка барашковая 2. Шайба
3. Крышка воздушного фильтра
4. Элемент фильтрующий поролоновый
5. Сепаратор 6. Ванна масляная
7. Опора воздушного фильтра
3. Смочите поролоновый фильтрующий
элемент 4 чистым моторным маслом,
после чего отожмите излишки масла.
4. Залейте в масляную ванну 6 (Рис. 10)
чистое моторное масло до отметки
1 «OIL LEVEL» на корпусе масляной
ванны (Рис. 11).
1
Рис. 11 Уровень масла в масляной ванне
воздушного фильтра
1. Отметка уровня масла «OIL LEVEL»
5. Установите снятые детали на место в
обратной последовательности.
ВНИМАНИЕ!
Запрещается работа двига-
теля без поролонового филь-
трующего элемента. Запре-
щается работа двигателя без масла в
масляной ванне воздушного фильтра.
В противном случае, попадание грязи и
пыли приведет к быстрому износу и вы-
ходу двигателя из строя, что не будет
являться гарантийным случаем.
Перед запуском двигателя необходимо
проверить уровень масла в масляной
ванне и состояние поролонового филь-
трующего элемента. Для этого:
1. Установите устройство на ровной го-
ризонтальной поверхности.
2. Открутите барашковую гайку 1, сни-
мите шайбу 2 и крышку 3 воздушного
фильтра (Рис. 10).
3. Извлеките из крышки 3 воздушного
фильтра поролоновый фильтрующий
элемент 4 и проверьте его целост-
ность и чистоту (Рис. 10). При обна-
ружении повреждений фильтрую-
щий элемент необходимо заменить.
При наличии загрязнений пороло-
нового фильтрующего элемента не-
обходимо провести его очистку. Под-
робнее в разделе ОБСЛУЖИВАНИЕ
ВОЗДУШНОГО ФИЛЬТРА.
4. Оцените чистоту масла в масляной
ванне. Если масло имеет тёмный
