ПРИНЦИП РАБОТЫ ВИБРОПЛИТЫ

Принцип работы виброплиты заключается в следующем: крутящий момент от враща-

ющегося коленчатого вала двигателя через муфту сцепления центробежного типа и

далее через ременную передачу передается на эксцентриковый вал вибратора. Экс-

центриковый вал вибратора при вращении создает вибрацию плиты вибратора, кото-

рая оказывает воздействие на уплотняемый материал.

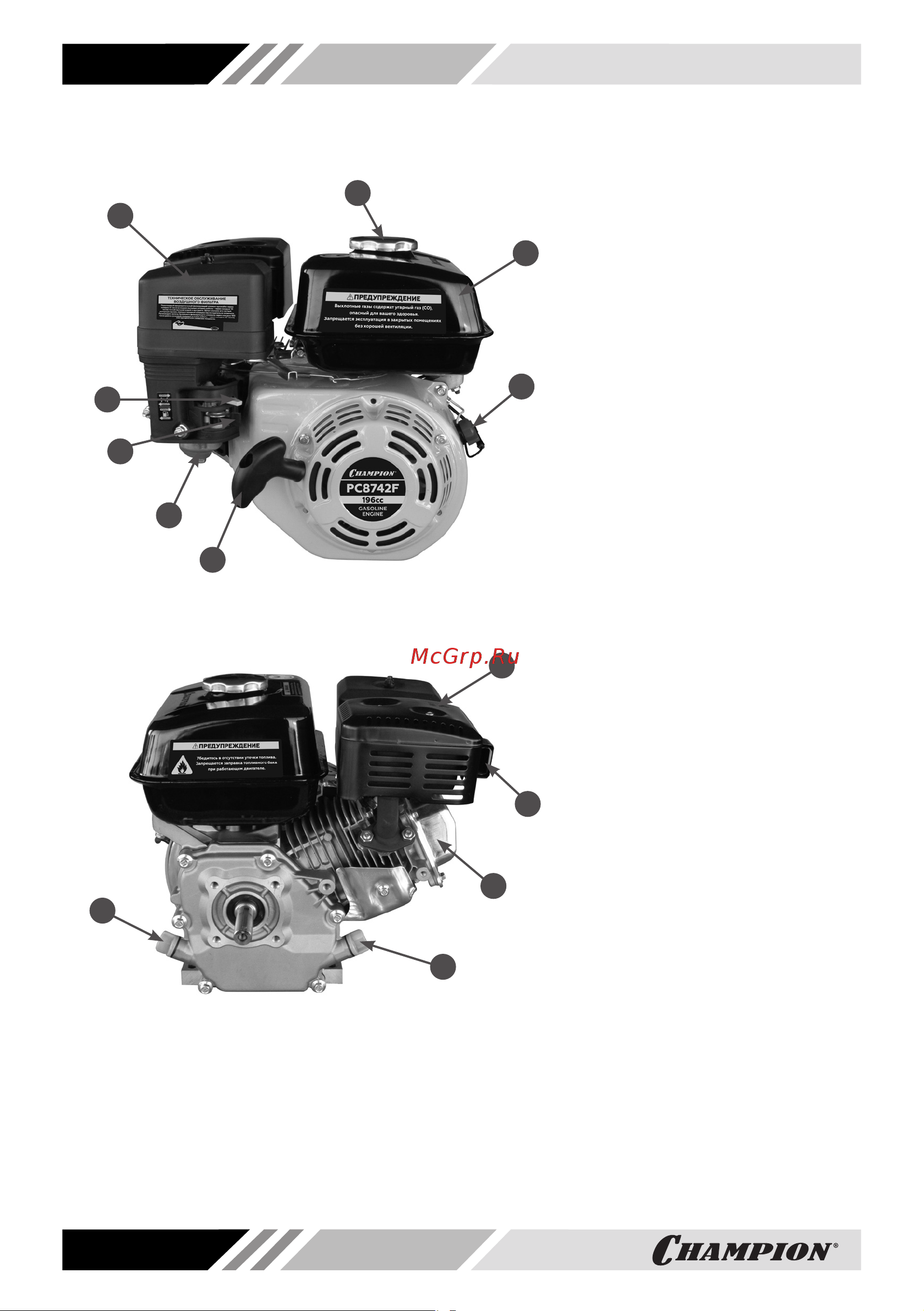

Основные узлы и органы управления двигателя показаны на Рис. 3, 4 (показано на

снятом двигателе).

Рис. 3 Основные узлы и

органы управления двигателя

(вид со стороны стартера)

1. Ручка стартера

2. Карбюратор

3. Рычаг топливного крана

4. Рычаг управления воздушной

заслонкой карбюратора

5. Крышка воздушного фильтра

6. Крышка топливного бака

7. Бак топливный

8. Выключатель зажигания

Рис. 4 Основные узлы и

органы управления двигателя

(вид со стороны вала отбора

мощности)

1. Крышка-щуп маслозаливной

горловины (сторона

вибратора)

2. Глушитель

3. Отражатель выхлопных газов

4. Крышка клапанов

5. Крышка-щуп маслозаливной

горловины (сторона рабочей

рукоятки)
