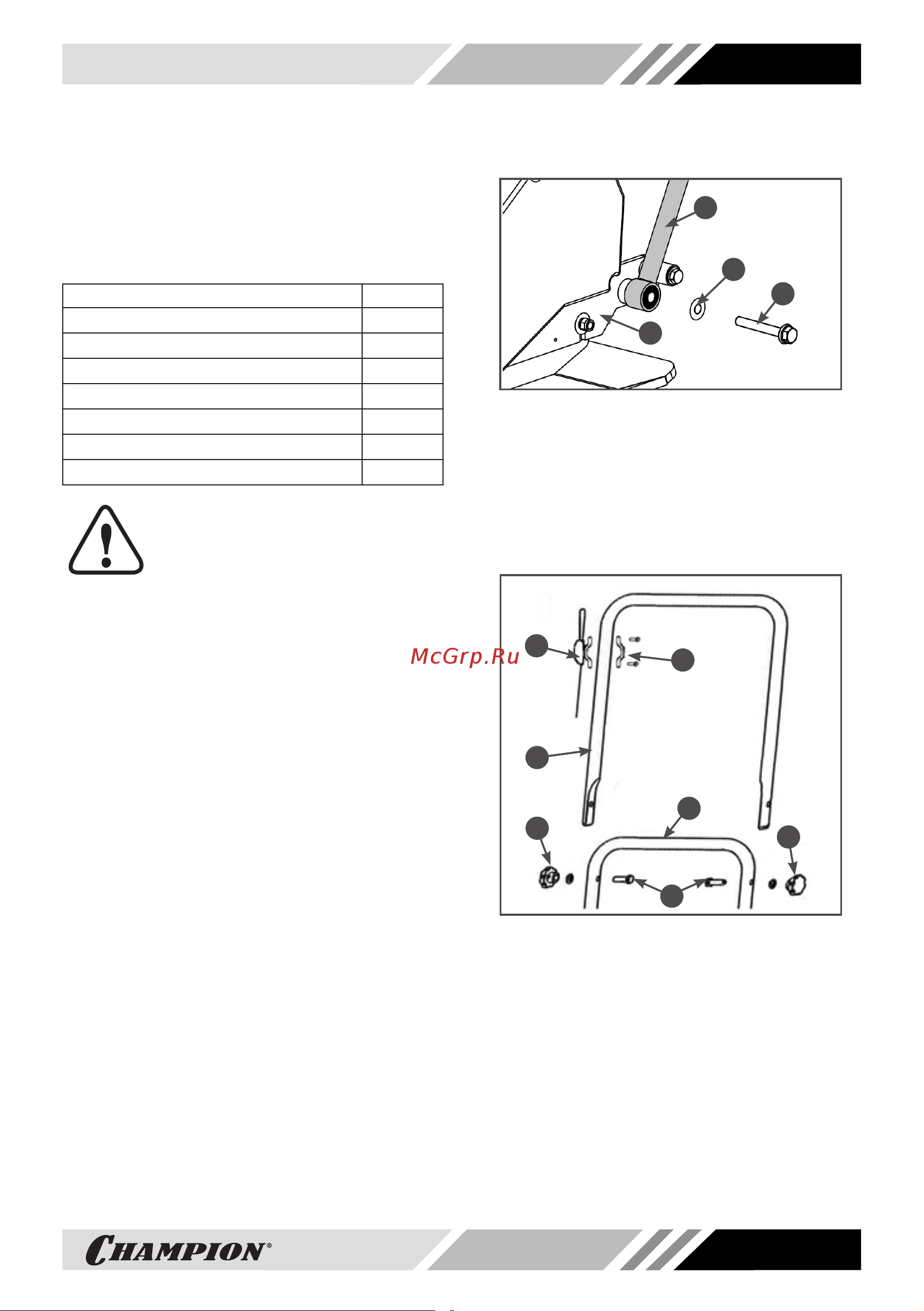

13
8. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность виброплиты представле-
на в Таблице 1.
Таблица 1. Комплектность виброплиты
Наименование Кол-во
Виброплита 1 шт.
Руководство по эксплуатации 1 шт.
Рукоятка рабочая верхняя часть 1 шт.
Рукоятка рабочая нижняя часть 1 шт.
Ключ свечной с воротком 1 шт.
Крепеж рабочей рукоятки 1 к-т
Хомут кабельный 2 шт.
ВНИМАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
Виброплита поступает с завода-изгото-
вителя в практически собранном состо-
янии. Для окончательной сборки тре-
буется установить рабочую рукоятку и
установить рычаг газа.
Для этого выполните следующее:
1. Извлеките из упаковки содержимое.
Распакуйте все детали и положите их
на ровную устойчивую поверхность.
Удалите все упаковочные материалы.
Убедитесь, что содержимое упаковки
соответствует комплектности устрой-
ства, а повреждения отсутствуют.
При обнаружении некомплектности
или повреждений обратитесь в тор-
гующую организацию, где приобрели
устройство.
2. Установите нижнюю часть 1 рабочей
рукоятки на раму 4 двигателя и закре-
пите её болтами М12х55 (Рис. 5А).
3. Совместите отверстия в нижней ча-
сти 3 и верхней части 4 рабочей ру-
коятки и вставьте с внутренней сторо-
ны рукоятки в эти отверстия болты 1
(Рис. 5B).
1
3
4
2
Рис. 5А Установка нижней части рабочей
рукоятки
1. Рукоятка рабочая нижняя часть
2. Шайба М12 3. Болт М12х55
4. Рама двигателя
4. С внешней стороны установите пло-
ские шайбы и закрутите барашковые
гайки 2 до упора (Рис. 5B).
1
2
2
4
5
6
3
Рис. 5B Установка рабочей рукоятки
1. Болт 2. Гайка барашковая с плоской шайбой
3. Рукоятка рабочая нижняя часть
4. Рукоятка рабочая верхняя часть
5. Рычаг газа с тросом
6. Скоба крепления рычага газа с крепежом
5. Установите на рабочую рукоятку ры-
чаг 5 газа с тросом и закрепите его с
помощью скобы 6 крепления и крепе-
жа (Рис. 5B).
6. Закрепите трос газа на рабочей руко-
ятке кабельными хомутами.
