20
ВНИМАНИЕ!
Не используйте виброплиту
на слишком твердых поверхно-
стях, в противном случае ви-
броплита будет «прыгать», повреждая
двигатель и плиту вибратора.
5. Если уплотняемый материал чересчур
влажный, дайте ему просохнуть перед
обработкой, иначе влага будет склеи-
вать частицы материала и мешать по-
лучению желаемого результата. И на-
оборот, если уплотняемый материал
будет слишком сухим, то при работе
будет подниматься пыль — уплотняе-
мый материал следует слегка увлаж-
нить. Это защитит воздушный фильтр
от преждевременного засорения и
улучшит получаемый результат.
6. Виброплитой следует управлять,
удерживая рабочую рукоятку обеими
руками и прикладывая усилие только
для контроля направления движения.
Направляйте виброплиту, но выпол-
нять работу она должна самостоя-
тельно. Не следует сильно давить
или толкать. Во-первых, это не даст
улучшения результата. Во-вторых, ви-
брация, передаваемая на руки опера-
тора, усилится.
7. Для поворота виброплиты переме-
щайте рабочую рукоятку вправо или
влево.
8. Уплотняемый материал считается
достаточно уплотненным, когда на-
чинает ощущаться заметная отдача.
Сколько раз придется обработать по-
верхность для достижения такого ре-
зультата, зависит от типа и влажности
уплотняемого материала.
ОСТОРОЖНО!
Всегда следите за качеством
поверхности, чтобы предот-
вратить скольжение и поте-
рю контроля при запуске или эксплуа-
тации виброплиты.
9. При перемещении виброплиты по
краю обрабатываемой поверхности,
в плотном соприкосновении с поверх-
ностью должно оставаться не менее
2/3 части рабочей площади плиты
(Рис. 14).

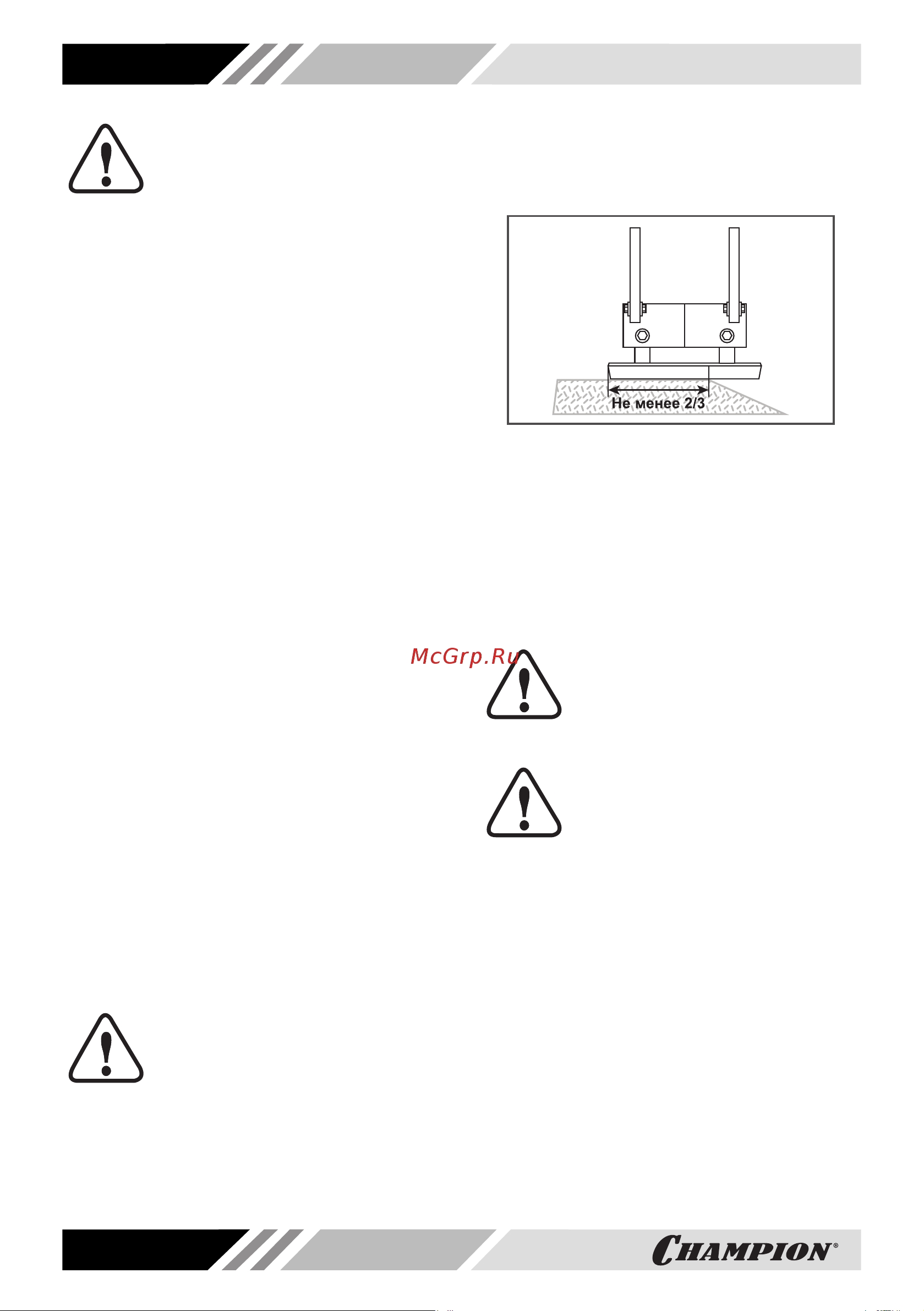

Рис. 14 Расположение виброплиты на
краю обрабатываемой поверхности
10. Будьте предельно внимательны при
работе на склонах. Максимальный
угол наклона не должен превышать
15°. Угол наклона измеряется, когда
виброплита стоит на твердой ровной
поверхности и бак заполнен топли-
вом.
ПРЕДУПРЕЖДЕНИЕ!
Запрещается работать ви-
броплитой поперек склонов
или на склонах с большими
углами наклона.
ВНИМАНИЕ!
При работе виброплиты на-
клоны двигателя свыше 15°
от горизонтальной плоскости
должны быть кратковременными. Про-
должительная работа двигателя с на-
клоном более 15° в любом направлении
может привести к выходу двигателя
из строя из-за недостаточной смазки,
что не будет являться гарантийным
случаем.
11. При использовании виброплиты на
тротуарной плитке и материалах из
натурального камня, прикрепите ков-
рик (дополнительное оборудование, в
комплектность виброплиты не входит,
приобретается отдельно) к рабочей
плите виброплиты для предотвраще-
ния повреждения поверхности дан-
ных материалов.
