ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ!
Перед каждым запуском двига-
теля обязательно проверяй-
те уровень масла в картере.
1. Установите виброплиту в начале об-
рабатываемого участка.
2. Проверьте уровень масла в картере
двигателя и наличие топлива в то-
пливном баке.
3. Закройте воздушную заслонку карбю-
ратора. Для этого переведите рычаг
управления воздушной заслонкой в
крайнее левое положение (Рис. 10).

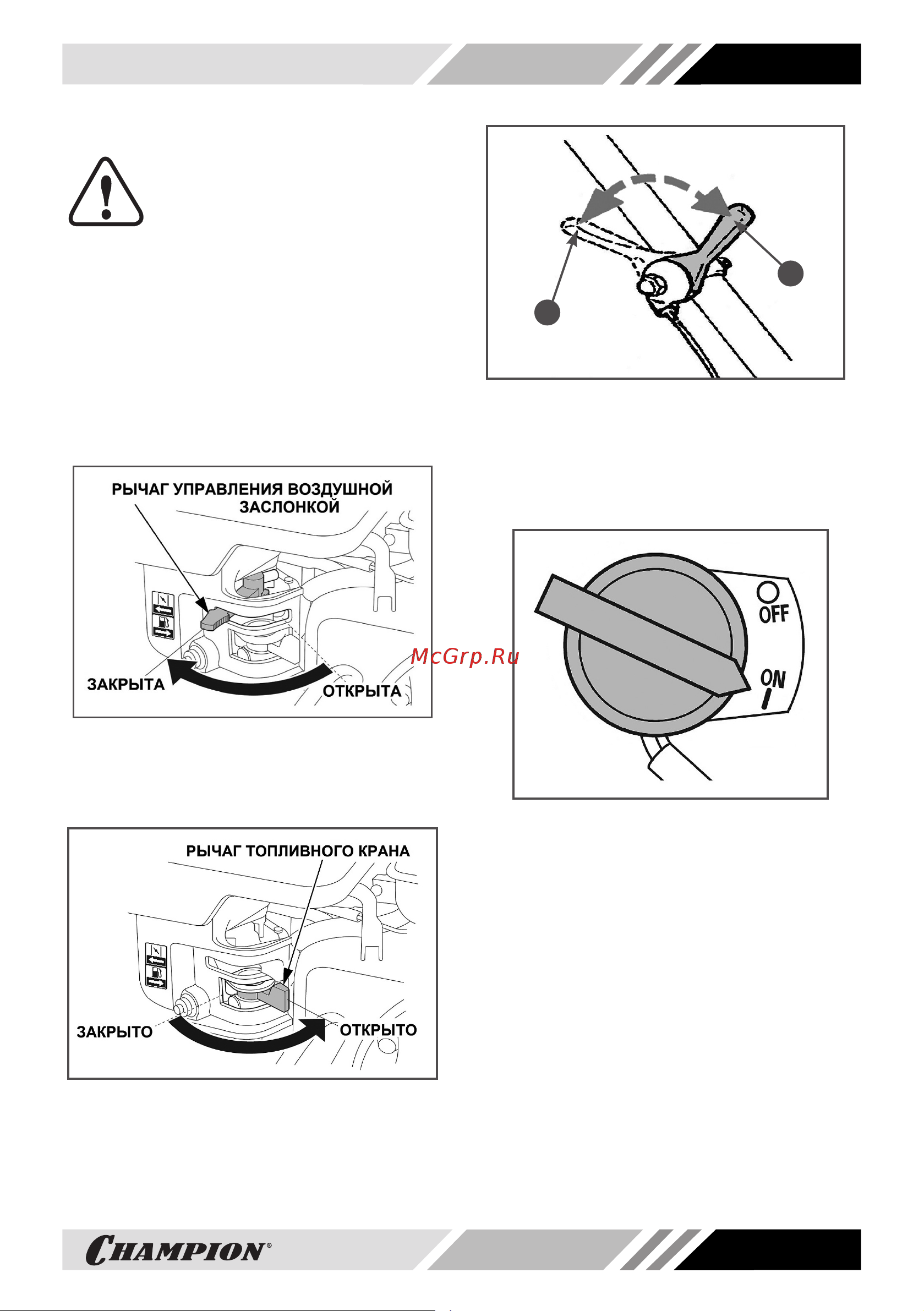

Рис. 10 Рычаг управления воздушной
заслонкой
4. Откройте топливный кран переводом
рычага вправо (Рис. 11).
Рис. 11 Рычаг топливного крана
5. Переведите рычаг газа 5 (Рис. 1) на
1/3 хода в сторону положения мак-
симальных оборотов двигателя (Рис.
12).
1
2
Рис. 12 Положения рычага газа
1. Холостые обороты двигателя
2. Максимальные обороты двигателя
6. Выключатель зажигания переведите
в положение «ON» (Включено) (Рис.
13).
Рис. 13 Выключатель зажигания
7. Проверните коленчатый вал двигате-
ля ручным стартером до тех пор, пока
не почувствуете сопротивление, за-
тем медленно опустите ручку старте-
ра вниз. Снова медленно потяните за
ручку стартера, пока не почувствуете,
что стартер вошел в зацепление с ма-
ховиком, после чего, резко и с усили-
ем потяните за ручку стартера и запу-
стите двигатель. При необходимости
повторите. После запуска двигателя
медленно и плавно верните ручку
стартера на место.
