Перед запуском двигателя необходимо
проверить уровень масла в картере. Для
этого:
1. Установите виброплиту на ровной го-
ризонтальной поверхности.
2. Выкрутите крышку-щуп маслозалив-
ной горловины и извлеките щуп (Рис.
7).
3. Протрите щуп насухо и вставьте в от-
верстие горловины, не закручивая.
4. Аккуратно извлеките щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
При недостаточном уровне масла в
картере необходимо долить чистое
масло до верхней отметки на щупе,
что соответствует нижней кромке за-
ливного отверстия (Рис. 8).
5. После окончательной проверки, плот-
но закрутите крышку-щуп.
ТОПЛИВО
ПРЕДУПРЕЖДЕНИЕ!
Перед заправкой топливного
бака заглушите двигатель
и убедитесь в том, что он
остыл. Запрещается заправка топлив-
ного бака при работающем двигателе.
Используйте неэтилированный бензин,
с октановым числом 92. Никогда не ис-
пользуйте старый или загрязненный бен-
зин, или смесь масла и бензина (топлив-
ную смесь для 2-хтактных двигателей).
Не допускайте попадания грязи или воды
в топливный бак.
ВНИМАНИЕ!
Выход из строя двигателя по
причине использования нека-
чественного или старого то-
плива, а также топлива с несоответ-
ствующим октановым числом не будет
являться гарантийным случаем.
ВНИМАНИЕ!
Храните топливо в специаль-
но предназначенных для этой
цели емкостях. Запрещается
использовать для хранения канистры
из пищевого пластика. Заправка то-
пливом проводится при заглушенном
двигателе и в местах с хорошим про-
ветриванием. При работе с топливом
запрещается курить и применять от-
крытый огонь. Не допускается разлив
топлива. Предотвращайте многократ-
ный или долговременный контакт кожи
с топливом, а также вдыхание топлив-
ных паров.
ВНИМАНИЕ!
Не заполняйте топливный бак
полностью. Заливайте бензин
в топливный бак до уровня
примерно на 25 мм ниже верхнего края
заливной горловины, чтобы оставить
пространство для теплового расшире-
ния топлива.
Максимальный уровень топлива показан
на Рис. 9.

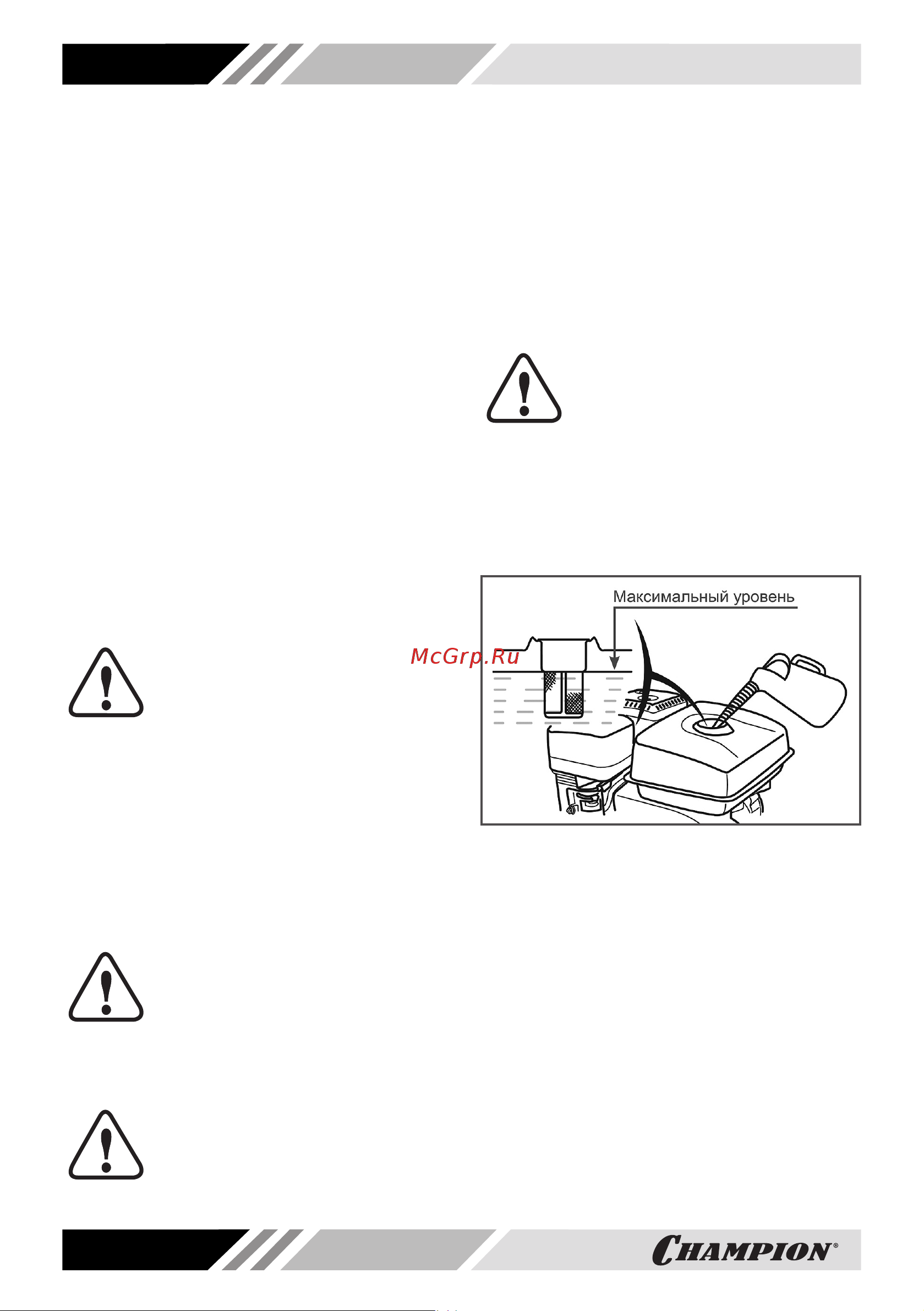

Рис. 9 Максимальный уровень топлива в
топливном баке
Для заправки топливного бака:
1. Очистите поверхность топливного
бака от загрязнений (при необходи-
мости).
2. Открутите крышку топливного бака.
3. Залейте бензин в топливный бак при
помощи специальной емкости или во-
ронки до уровня, показанного на Рис.
9.
4. После заправки топливного бака убе-
дитесь в том, что крышка топливного
бака надежно закрыта должным об-
разом.
