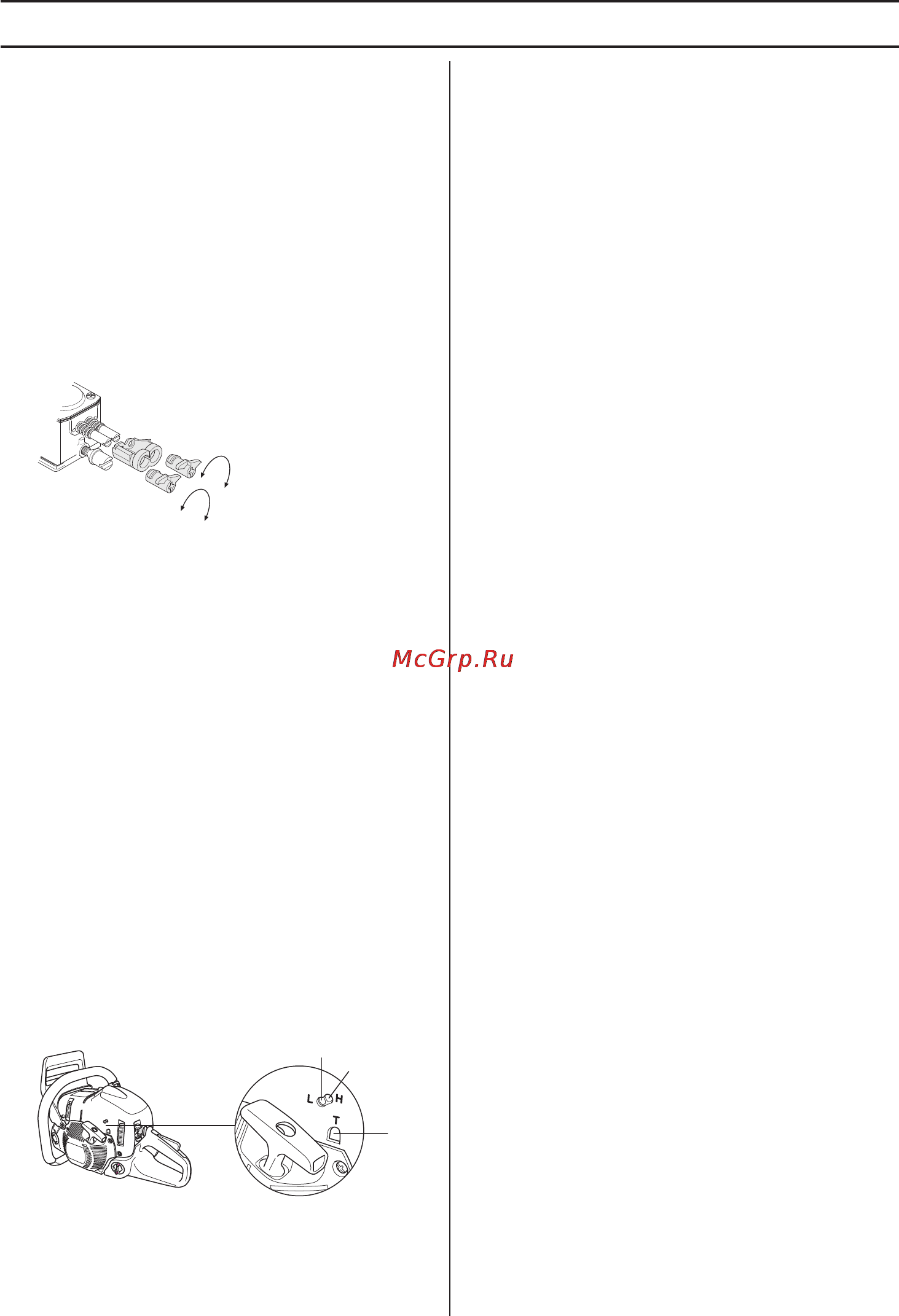

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Общие сведения Пользователь может выполнять только такие работы по обслуживанию и сервису которые описаны в данном руководстве Обслуживание большего охвата должно выполняться авторизованной сервисной мастерской Регулировка карбюратора В виду экологических и эмиссионных предписаний Ваша моторная пила оснащена ограничителем выходной мощности на регулировочных винтах карбюратора Они ограничивают возможность регулировки не более чем на 1 2 оборота Настоящий продукт Хусяжарна изготовлен согласно спецификации снижающей количество вредных выхлопных газов Работа Карбюратор управляет оборотами двигателя Воздушно топливную смесь состав которой можно регулировать Для обеспечения максимальной эффективности работы машины карбюратор должен быть правильно отрегулирован Регулировка карбюратора означает настройку двигателя для работы в определенных условиях как то климат высота над уровнем моря бензин и применяемое в топливной смеси масло для двухтактных двигателей Карбюратор имеет три возможных области регулировки Л жиклер низких оборотов X жиклер высоких оборотов Т винт регулировки холостого хода Необходимое качество воздушнотопливной смеси зависящее от потока воздуха регулируемого дроссельной заслонкой настраивается поворотом винтов регулировки подачи топлива Л и X Если их 34 R11381 ап поворачивать по часовой стрелке то качество рабочей смеси соотношение воздух топливо обедняется меньше топлива а если их поворачивать против часовой стрелки то качество рабочей смеси обогащается больше топлива Обеднение рабочей смеси дает повышение оборотов двигателя а обогащение уменьшение Винт Т регулирует обороты холостого хода Поворот винта Т по часовой стрелке увеличивает обороты холостого хода поворот против часовой стрелке уменьшает холостой ход Установка основных параметров и обкатка Основная регулировка карбюратора выполняется на заводе во время испытания В первые 10 часов работы следует избегать работы двигателя на чрезмерно высоких оборотах ВНИМАНИЕ Если цепь вращается в течении холостого хода вам надо поворотить винт Т против часовой стрелки до ее полной остановки Рекомендуемое кол во оборотов на холостом ходу 2700 об мин Точная регулировка После обкатки машины нужно провести точную регулировку карбюратора Точная регулировка должна выполняться специалистом Сначала нужно настроить жиклер Л затем винт холостого хода Т и после этого жиклер X Изменение типа топлива Если моторная пила после перехода на новый тип топлива ведет себя по другому при запуске ускорении на высоких оборотах и тл то может потребоваться новая точная регулировка Условия Перед всей регулировкой нужно прочистить воздушный фильтр и установить крышку цилиндра Регулировка карбюратора с загрязненным воздушным фильтром приведет к тому что после его прочистки рабочая смесь окажется обедненной Это может привести к серьезным повреждениям двигателя Не поворачивайте иглы Л и X мимо стопора это может привести к поломке двигателя Запустите машину в соответствии с указаниями по запуску и дайте ей прогреться в течение 10 мин Положите машину на плоскую поверхность пильным полотном от себя так чтобы
