ПАНЕЛь УПРАВЛЕНИЯ. ГОРЕЛКИ СТОЛА

Примечание:

В графах «Маркировка сопла» и «ВМП» указана маркировка, которая соответствует диаметру от-

верстия сопла в мм х 100. Сменные сопла и ВМП поставляются по отдельному заказу.

Для плит, оснащённых кранами c регулируемым ВМП, настройка расхода газа производится по-

воротом ВМП. Регулирование производится до обеспечения устойчивого горения на малом пла-

мени.

7.2. ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

■ Суммарный вес продуктов, располагаемых на решётке духовки, не более, кг............3

■ Суммарный вес продуктов, располагаемых на противне духовки, не более, кг............3

■ Суммарный вес продуктов, располагаемых на вертеле, не более, кг...........................2

■ Вес посуды с продуктами, устанавливаемой на решетку стола по центру над каждой

горелкой не более, кг.........................................................................................................10

■ Диаметр посуды, устанавливаемой на решетку стола, не менее, мм......................120

■ Диаметр посуды, устанавливаемой на решетку стола, не более, мм......................240

■ Конструкция направляющих обеспечивает устойчивость, выдвинутых из духовки не

менее чем на половину решетки с противнем или поддона с противнем при их равно-

мерном нагружении массой, не более 3 кг.

8. ПАНЕЛь УПРАВЛЕНИЯ

■ В данном руководстве дается описание всех функций и элементов комфортности,

символы которых могут присутствовать на панели управления плиты. Для Вашей

плиты перечень элементов комфортности указан в таблице на обложке настоящего

руководства.

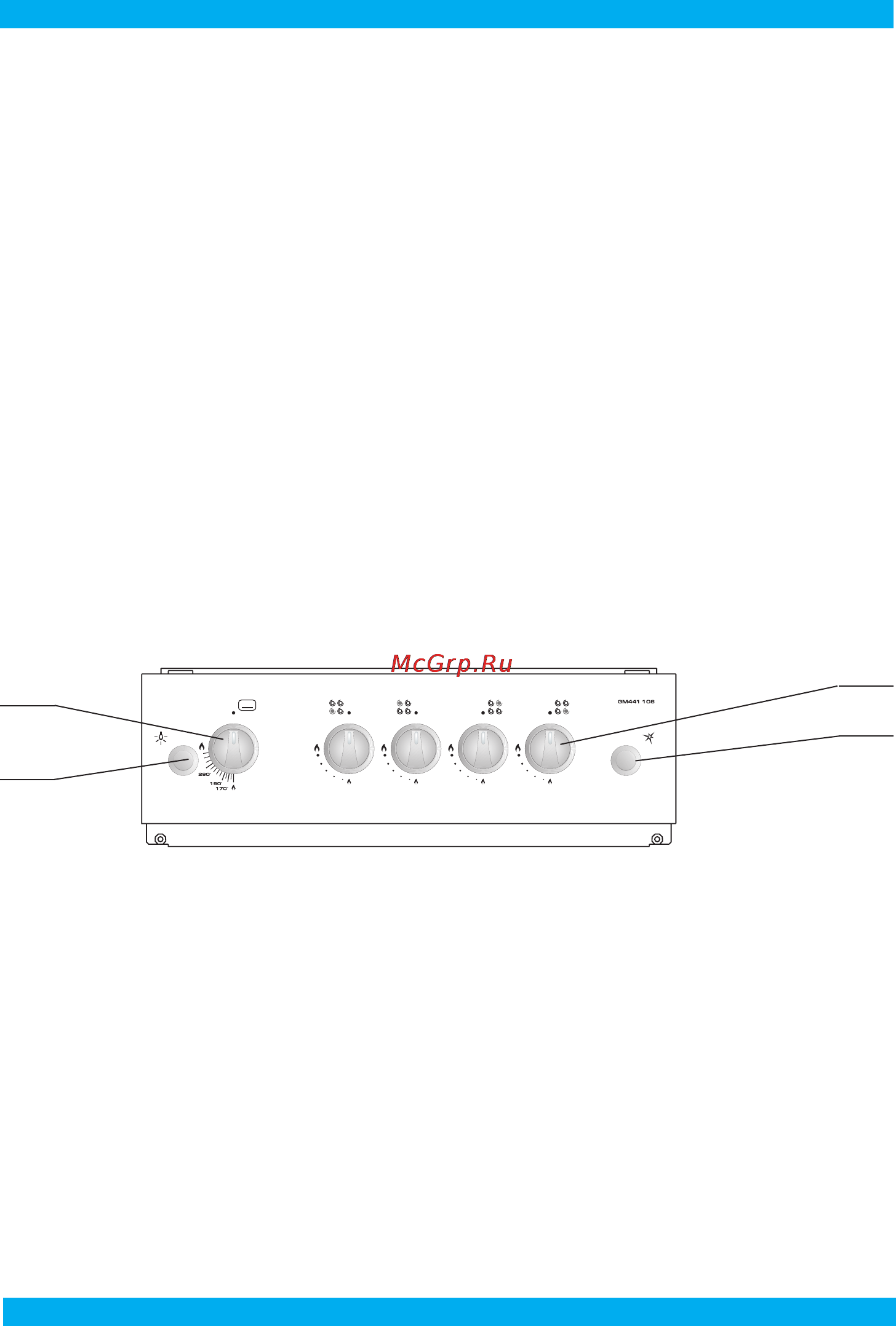

рис. 7. Панель плиты

1. Кнопка включения подсветки духовки.

2. Рукоятка управления терморегулятора горелки духовки или рукоятка управления

крана горелки духовки.

3. Рукоятка управления крана горелки стола.

4. Кнопка электророзжига.

9. ГОРЕЛКИ СТОЛА

■ Положение горелок на столе схематично изображено возле рукоятки каждого крана

на панели управления. На панели управления нанесены символы состояния работы

горелок в крайних положениях.
