Руководство по эксплуатации MV GM 00 000 РЭ
■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на
другое производится заменой сопел горелок и винтов малого пламени (ВМП), для кра-
нов с регулируемым ВМП регулировкой расхода газа и осуществляется персоналом
специализированных организаций. Установку сопел при сборке плиты и ее ремонте
необходимо проводить в соответствии с таблицей 1 или 2.
■ Для подачи газа от кранов к горелкам применяются алюминиевые трубки ∅8х1, с
оформленными на концах воротниками для посадки сопел и установке их в газовые
краны.
■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.
Для замены сопел необходимо:
Перекрыть общий кран подачи газа, закрыть все краны плиты;
При наличии в плите электрической части отключить плиту от электрической сети;

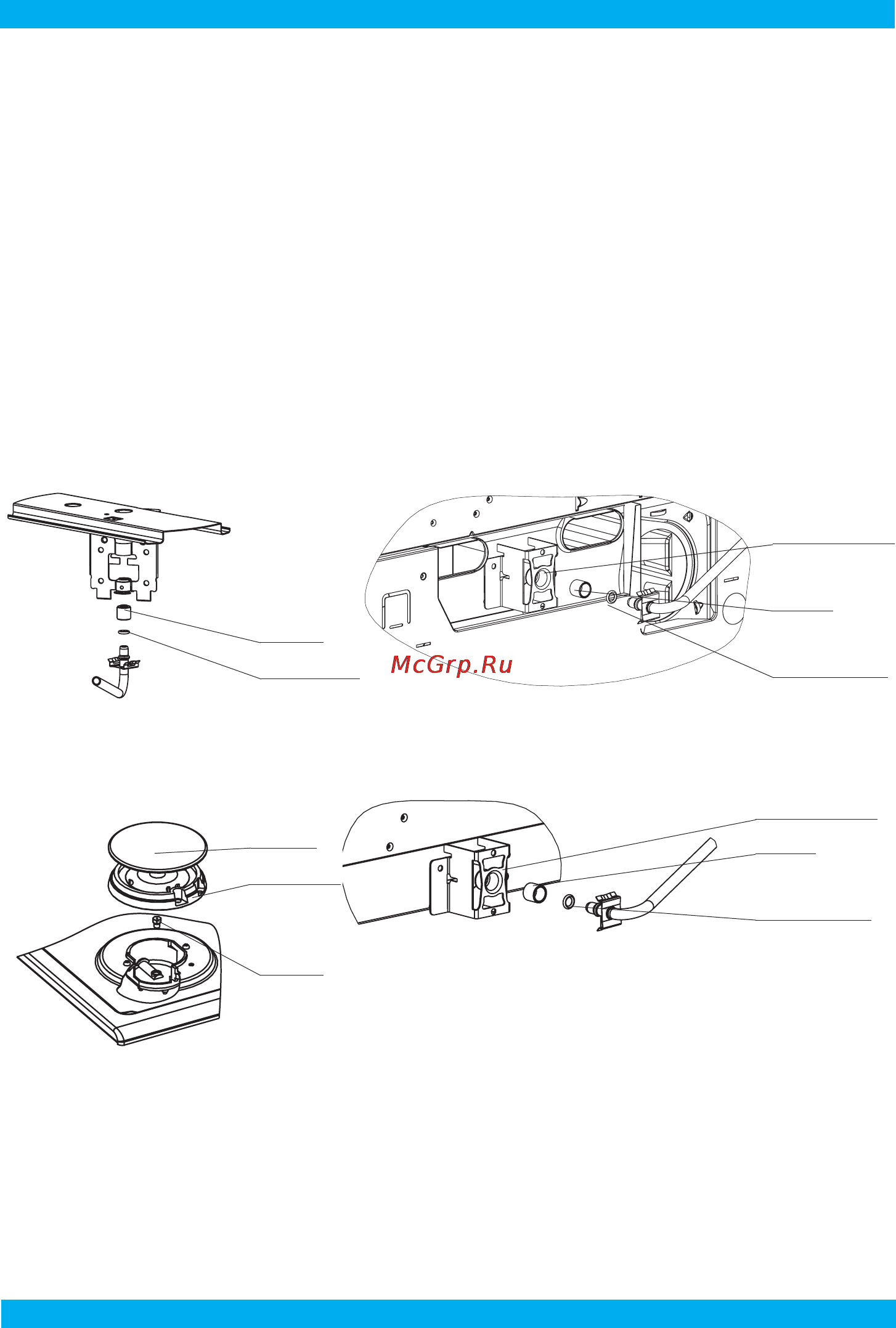

рис. 13
Сопло
Уплотнитель-
ное кольцо
Замена сопла горелок стола для
плит GM 4М41 001, GM 4М42 002,
GM 4М42 008
рис. 15
Сопло
Уплотнительное
кольцо
Замена сопла
горелки гриля
Держатель сопла
рис. 16
Сопло
Уплотнительное
кольцо
Замена сопла
горелки пода
