12
ПОРЯДОК РАБОТЫ

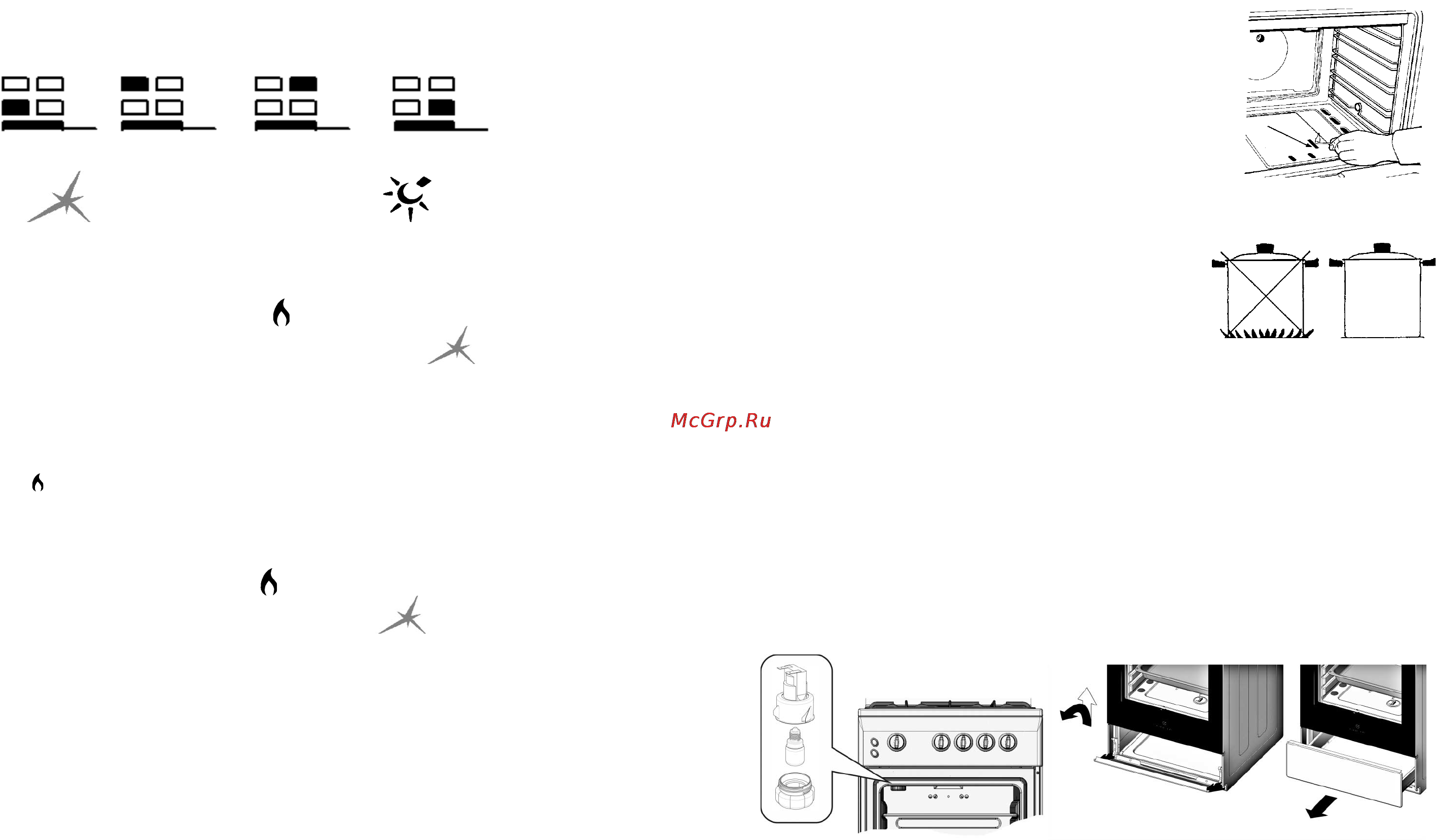

Условные обозначения на панели управления
Горелки стола
Передняя Задняя Задняя Передняя
левая левая правая правая
Обозначения других устройств
Электророзжиг горелок стола Подсветка духовки
Включение газовых горелок стола
Нажать и повернуть против часовой стрелки ручку, соответствующую исполь-
зуемой горелке, установить её в положение
«максимальное пла мя» и подне-
сти зажженную спичку или включить кнопку электророзжига
, для плит с
электророзжигом.
ВНИМАНИЕ! При отсутствии крышки горелки или рассекателя запреща-
ется пользоваться электророзжигом!
Регулировка интенсивности горения производится дальнейшим поворотом
ручки крана против хода часовой стрелки - при этом не должно произойти случай-
ное погасание горелки. При повороте до упора горелка будет работать на мини-
мальном пламени
.
Чтобы выключить горелку, необходимо повернуть ручку крана по ходу часовой
стрелки до упора.
Включение газовых горелок стола с системой газ-контроль
Нажать и повернуть против часовой стрелки ручку, соответствующую исполь-
зуемой горелке, установить её в положение
«максимальное пла мя» и поднести
зажженную спичку или включить кнопку электророзжига
, для плит с элек-
тророзжигом. Ручку крана держите нажатой не менее 10 секунд, чтобы устройство
успело сработать.
ВНИМАНИЕ! Если горелка по истечении 10 секунд не зажглась, то это
устройство не следует больше приводить в действие и повторить попытку
можно не ранее, чем через 1 минуту.
Включение горелки духовки
Перед первичным пользованием духовкой, её необходимо вклю чить и в тече-
ние получаса прогреть для выгорания остатков масла и т.п.
– включение горелки духовки
Чтобы разжечь горелку духовки, необходимо поднести зажженную спичку к за-
пальному отверстию (рис. 8) и провернуть соответствующую ручку крана в поло-
жение «максимум» .
Регулировка интенсивности горения производится дальнейшим поворотом
ручки крана против хода часовой стрелки - при этом не должно произойти случай-
ное погасание горелки. При повороте до упора горелка будет работать на мини-
мальном пламени .
Чтобы выключить горелку, необходимо повернуть ручку крана по ходу часовой
стрелки до упора.
– включение горелки духовки с системой газ-контроль
Чтобы разжечь горелку духовки, необходимо поднести зажженную спичку к за-
пальному отверстию (рис.8) и повернуть соответствующую ручку крана в положе-
ние «максимум» .
Убедиться визуально, через отверстие в дне духовки, что горелка зажжена.
13
После зажигания ручку следует держать нажатой не
менее 15 секунд для прогрева датчика устройства.
ВНИМАНИЕ! Если горелка по истечении 15 секунд
не зажглась, то это устройство не следует больше
приводить в действие и перед каждой следующей по-
пыткой зажигания необходимо открыть дверку духов-
ки и повторить попытку не ранее, чем через 1 минуту.
Использование газовых горелок стола
Для эффективного использования горелок стола сле-
дует выби рать кастрюли перечисленных ниже размеров:
вспомогательная горелка - диаметр min 120 - max 160 мм,
горелка полубыстрого действия - диаметр min 180 - max
200 мм, горелка быстрого действия - диаметр min 220
- max 240 мм. Режим работы го релок должен быть та-
ким, чтобы пламя не выходило за края кастрюли см.
рис. 9. Использование кастрюлей большего диаметра
приведёт к выходу из строя горелки стола.
Не используйте для приготовления кастрюли с изо-
гнутым дном.
Пользование устройством освещения
Для визуального наблюдения за выпечкой и жаре-
нием в духовке следует пользоваться устройством ос-
вещения (не для всех моделей).
Включение и выключение освещения духовки осу ществляется кнопкой, рас-
положенной на панели управления.
Для замены лампы устройства освещения, необходимо отключить плиту
от электросети и снять стеклянный плафон, повернув его против хода часовой
стрелки (рис. 10). После замены лампы установить стеклянный плафон.
Отделение для хранения принадлежностей
Плита с хозяйственным отсеком выполняется двух исполнений: с откидной
дверкой и выдвижным ящиком.
Чтобы открыть дверку её нужно приподнять вверх, удерживая за специально
выполненное углубление снизу и наклонить на себя см. рис. 11 (Дверь нижняя)
Дверь нижняя Ящик
Рис. 11 Открывание
Рис. 10 Замена лампы подсветки хозяйственного отделения
Как выдвинуть ящик, показано на рис. 11 (Ящик)
Плита может быть выполнена без хозяйственного отсе ка.
ПРАКТИЧЕСКИЕ СОВЕТЫ
Максимальная нагрузка на противень или решетку не более 3 кг.
Для проверки готовности блюда не следует выдвигать противни или решетку
более чем на половину во избежание опрокидывания.
Выпечку и жарение производить в про гретой при максимальном горении в те-
чение 20-25 минут духовке.
Рис. 8 Зажигание
горелки духовки
Рис. 9 Установка
кастрюли на решетке
стола
