6
Для подключения к газовой магистрали плита имеет резьбу G1/2″ . Уплотни-
тельные прокладки не входят в комплект поставки и приобретаются потребителем
самостоятельно.
Уплотнители могут подключаться только один раз.
Если плита имеет устройство автоматического контроля пламени горелок сто-
ла или духовки при подсоединении необходимо установить фильтр (входит в ком-
плект поставки), как указано на рис. 3, 4.
При подключении плиты к баллону со сжиженным газом, отрегулируйте его
давление в соответствии с действующими нормами техники безопасности.
Внимание!
Для безопасной работы оборудования убедитесь, что давление газа и
настройка плиты соответствуют данным, указанным в таблице 1 «Характе-
ристики горелок и сопел».
Подсоединение газовым шлангом
Подсоединение газовым шлангом осуществляется с помощью штуцера:
Ф 8 мм – для сжиженного газа
Ф 13 мм - для природного газа.
При этом должны соблюдаться следующие требования:
- шланг по всей длине не должен касаться частей плиты,
температура которых превышает 70
°
С
- длина шланга должна быть не более 1500 мм
- шланг не должен быть растянут и перекручен, иметь изгибы и трещины
- шланг не должен ничем прижиматься и соприкасаться с подвижными деталя-
ми и предметами, имеющими острые края
- шланг по всей длине должен быть доступен для осмотра и контроля состоя-
ния.
Шланг и дополнительные присоединительные детали должны соответствовать
местным стандартам.
Проверьте плотность посадки шланга с обеих сторон и зафиксируйте его за-
жимами. Если хотя бы одно из условий не выполняется, используйте гибкие ме-
таллизированные трубы.
Подсоединение гибкой металлизированной трубой или гибким присо-
единительным шлангом с накидной гайкой (рис. 3).
Гибкая металлизированная труба подсоединяется к тому же выводу с наруж-
ной резьбой G1/2″. Используйте только трубы и прокладки, соответствующие
национальным стандартам. Полная длина трубы не должна превышать 2000мм.
После подсоединения удостоверьтесь, что труба не касается движущихся пред-
метов и не пережата. Подсоединение см. рис. 3.
Жесткое подсоединение (рис. 4).

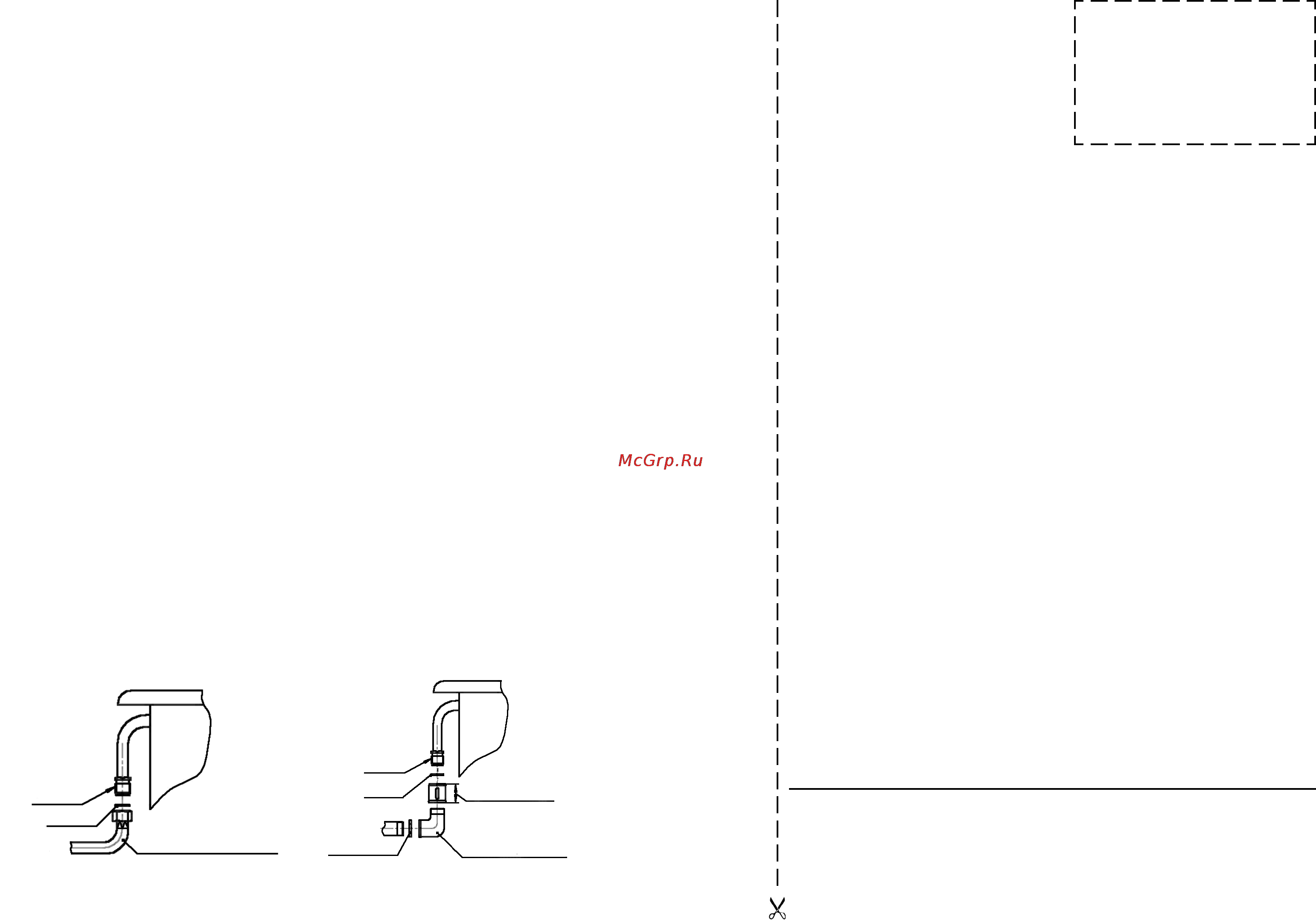

Рис.3 Подсоединение гибким
газовым шлангом с накидной
гайкой
Рис.4 Жесткое подсоединение
G 1/2”
прокладка
(фильтр)
G 1/2”
рукав присоединительный
гибкий с накидной гайкой
30 max
Муфта коротка я15
ГОСТ 8954,75
Угольник G 1/2
90
0
,2,15 ГОСТ 8946,75
контргайка 15
ГОСТ 8968,75
Подсоединение
с помощью рукава
Жёсткое подсоединение
прокладка
(фильтр)
19
Линия отреза
ЛИСТОК ОТЗЫВА
ПОТРЕБИТЕЛЕЙ
ПЛИТА ГАЗОВАЯ БЫТОВАЯ
ЧЕТЫРЕХГОРЕЛОЧНАЯ
Дата пуска в эксплуатацию
«_____» ________________ 20 ___ г.
1. Результат внешнего осмотра при получении плиты потребителем
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
2. Состояние тары ____________________________________________________
_______________________________________________________________________
3. Механические повреждения плиты в результате
транспортирования __
_________________________________________________
_________________
______________________________________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
4. Замечания по качеству изготовления плиты _________________________
_______________________________________________________________________
_______________________________________________________________________
_______________________________________________________________________
5. Прочие замечания __________________________________________________
_______________________________________________________________________
_______________________________________________________________________
Подпись владельца ____________________________________________________
6. Домашний адрес, телефон __________________________________________
_______________________________________________________________________
7. Адрес заводаXизготовителя: 84205, Украина,
г. Дружковка Донецкой обл., ул. Чайковского, 1.
ПАО «Грета»
сервисная служба 0(06267) 4S25S94, завод 4S21S71
www.greta.ua
Просим заполнить и отправить листок в адрес завода,
это поможет выпускать плиты более высокого качества
Импортёры в Российской Федерации:
– ООО «Грета», 308007, г. Белгород, прXт Б. Хмельницкого, 131,
оф. 2,32., тел. +7(4722) 200X658, 200X659, 317X062.
eXmail: SergeyBershak@mail.ru;
– ЗАО «ВАЮР» 347800, Ростовская обл., г. КаменскXШахтинский,
ул. Профильная, 33. Тел./факс (86365) 22X888.
www.vaur.ru, eXmail: vaur_o@mail.ru.
