б) через отверстие в панели управления, повернуть регулировочный винт кра-
на (расположен сбоку см. рис. 6) по часовой стрелке до упора;
в) восстановить все детали плиты в обратном порядке;
г) зажечь горелку стола, установить ручку в положение «малое пламя»;
д) пламя должно быть малым, но устойчивым, без проскоков;
е) при быстром повороте крана от максимального значения к минимальному,
пламя не должно погаснуть;
Замена сопла горелки духовки (для плит с газовой духовкой):
а) снять кожух задний, выкрутив саморезы;
б) открутить саморез, который крепит корпус сопла;
в) осторожно вынуть газопровод горелки духовки из задней стенки, отвести
его в сторону на себя на расстояние 150-200 мм, не нарушая соединения
гайка-корпус сопла и гайка-кран газовый;
г) с помощью ключа S7 заменить сопло в корпусе сопла;
д) собрать все детали в обратном порядке.
Регулировка минимального пламени горелки духовки (для плит с газовой ду-
ховкой):
а) снять стакан и ручку крана - будьте осторожны, не повредите их;
б) винт крана «малое пламя» (расположен сбоку см рис. 6) закрутить по часо-
вой стрелке до упора;
в) собрать все детали в обратной последовательности;
г) зажечь горелку духовки и подержать на максимальном пламени не менее 10
минут, затем установить ручку в положение «малое пламя»;
д) пламя должно быть малым, но устойчивым, без проскоков;
е) при быстром повороте крана от максимального значения к минимальному и
при резком открывании и закрывании двери духовки пламя не должно погаснуть.
ВНИМАНИЕ! После подключения нужно проверить герметичность всех
соединений, используя мыльный раствор. Запрещается применять для
проверки герметичности открытый огонь.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Средний срок службы плиты не менее 15 лет от даты производства, при усло-
вии ее нормальной эксплуатации в бытовых условиях в соответствии с требовани-
ями руководства по эксплуатации.
По истечении срока службы необходимо обратиться в сервисный центр или
другую уполномоченную организацию для проверки плиты и возможности ее
дальнейшей эксплуатации или замены. В случае невыполнения этих действий
возникает вероятность неправильного функционирования изделия. Производи-
тель, продавец и сервисные центры не несут ответственности за дальнейшую
безопасность прибора.
Плита может работать на природном газе по ГОСТ5542-87 с номинальным дав-

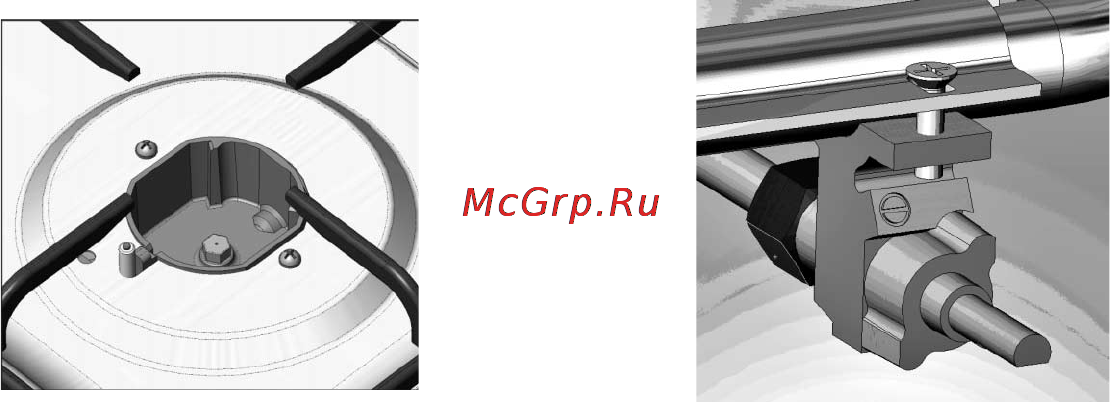

Рис. 5 Сопло S7 в
корпусе сопла
Рис. 6 Кран газовый
с винтом малого
пламени
17
Гарантийные обязательства не распространяются на плиты, подвергшиеся
переделке или переоборудованию и не соответствующие конструкторской доку-
ментации изготовителя, а так же если плита имеет следы ремонта, выполненного
потребителем или третьим лицом.
Завод-изготовитель оставляет за собой право невыполнения гарантийных
обязательств, в случае несоблюдения правил установки изделия.
Гарантия не действует, если удален, изменен или не разборчив серийный но-
мер
Гарантийные обязательства не распространяются на плиты с повреждениями,
вызванными стихийными бедствиями (пожар, молния, наводнение и т.д.).
Гарантия не распространяется на лампу освещения.
Претензии от потребителей принимает непосредственно завод-изготовитель
- ПАО «Грета», который находится по адресу: 84205, Украина, г. Дружковка, До-
нецкой обл., ул. Чайковского, 1, а также сервисные центры.
Сервисные центры (местоположение и название см. «Перечень гарантийных
сервисных центров») уполномочены изготовителем на гарантийный и последую-
щие ремонты, а также техническое обслуживание продукции.
Гарантийный ремонт производится персоналом уполномоченной сервисной
службы. Представитель сервисной службы, производящий ремонт, обязан запол-
нить отрывной талон (который изымается) и корешок к нему.
По вопросам эксплуатации и ремонта техники GRETA вы можете позвонить на
телефон «горячей линии»:
UA Горячая линия 0-800-21-00-20, RU Горячая линия 8-800-555-18-17.
