Husqvarna 5524ST [55/76] Замена ремней
![Husqvarna 5524ST [55/76] Замена ремней](/views2/1091791/page55/bg37.png)
55
Замена ремней
Приводные ремни шнека и привода тяги не регулируются. Если ремни
износились и начали проскальзывать, они должны быть заменены. Ре-
комендуется производить замену ремней в сервисном центре.
ПРИМЕЧАНИЕ: Рекомендуется одновременно менять оба ремня ( шнека
и привода тяги).
V-ремни вашего снегоуборщика имеют специальную конструкцию и
должны меняться только на оригинальные ремни, которые
вы можете
приобрести у ближайшего дилера. Использование других ремней может
привести к травматизму и поломке снегоуборщика.

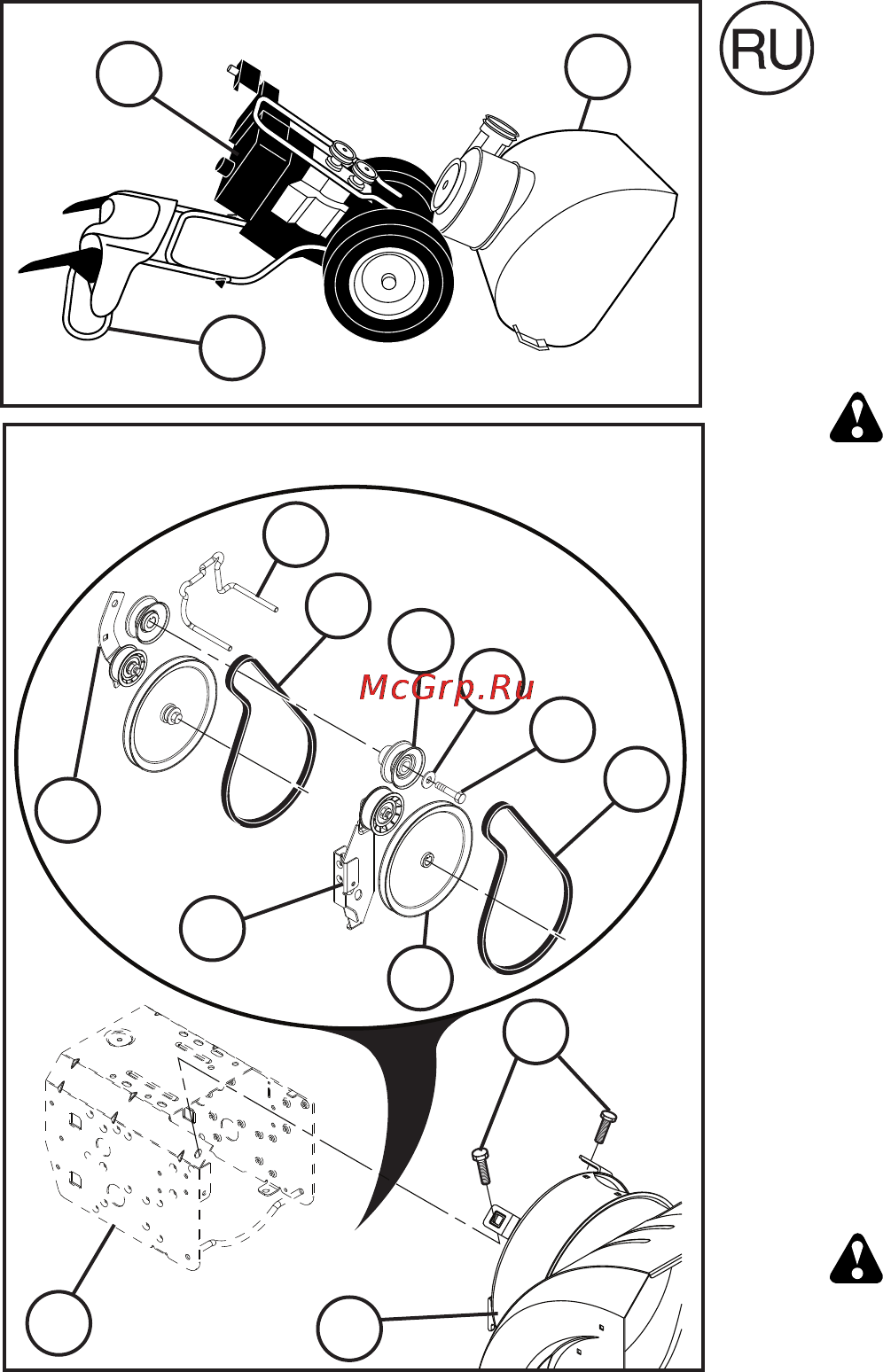

ПРЕДOCTEРЕЖДЕНИЕ: Замена ремней предполагает разде-
ление частей снегоуборщика. При отделении корпуса шнека
(1) от рамы в сборе (2), необходимо чтобы помощник стоял
со стороны расположения оператора и удерживал снегоубор
щик за ручки (3). Падение снегоуборщика при
замене ремней
может причинить серьезные травмы и/или привести к поломке
устройства.
1. УДАЛИТЕ БЕНЗИН ИЗ БАКА – Слейте бензин из бака в подходящую
для этого емкость. Производите это на открытом воздухе, в стороне
от источников открытого огня. Вытрите насухо пролитое топливо.
2. СНИМИТЕ ВЫБРАСЫВАТЕЛЬ – Ослабьте гайку крепления головки
выбрасывателя к кронштейну
крепления достаточно для того чтобы
приподнять головку и отсоединить канал выбрасывателя от снего-
очистителя.
3. СНИМИТЕ КРЫШКУ РЕМЕННЫХ ПРИВОДОВ – См. раздел “ СНЯТИЕ
КРЫШКИ РЕМЕННЫХ ПРИВОДОВ ” в данном разделе инструкции.
4. СНИМИТЕ ШКИВ ДВИГАТЕЛЯ (A) – Снимите болт (B), и шайбу (D)
фиксирующие шкив на валу. Снимите внешний шкив (шнека) (А)
только с вала.
5. РАЗДЕЛИТЕ ЧАСТИ
СНЕГОУБОРЩИКА – С помощью помощника,
располагающегося на месте оператора и удерживающего снегоубор-
щик за ручки, удалите два болта (F) и шайбы гровер (G) крепящие
корпус шнека (1) к раме (2).
ПРЕДOCTEРЕЖДЕНИЕ: Как только последний болт будет снят,
пусть ваш помощник осторожно опустит ручки вниз на землю.
6. СНИМИТЕ ПРУЖИНЫ СО УПРАВЛЕНИЯ ПРИВОДОМ; cнимите
управления приводом
со ушко кабеля. Haдebaть ушко кабеля
пepeдhий.
7. СНИМИТЕ РЕМЕНЬ ПРИВОДА ШНЕКА (H) со шкива (E).
8. ОСЛАБЬТЕ НАТЯЖЕНИЕ РЕМНЯ ПРИВОДА ТЯГИ НА РОЛИКЕ (J)
и снимите ремень привода тяги (K) со шкивов.
ПОДСКАЗКА: Вставьте 3/8" ручку привода с храповиком (в положение “ВКЛ”) в квадратное отверстие в рычаге ролика (J) и
поверните по часовой
стрелке чтобы ослабить натяжение.
9. С ослабленным роликом установите новый ремень привода на шкивы и внутрь держателя (L).
10. УСТАНОВИТЕ УПРАВЛЕНИЯ ПРИВОДОМ в ушко кабеля. Закрепите с помощью фиксирующей пружины.
11. Установите ремень привода шнека только вокруг и внутрь желоба шкива привода шнека (E).
12. В то время как ваш помощник медленно поднимает ручки чтобы
соединить корпус шнека и раму, потяните за ремень при-
вода шнека и сдавите по бокам вокруг шкива, так чтобы ремень полностью сел в желоб шкива (E).
13. Передвиньте маятниковый рычаг так, чтобы он не ударялся о шкив крыльчатки, когда Вы складываете снегоочиститель, и
тщательно проверьте, правильно ли надеты приводные ремни. Соедините снегоуборщик
в единое целое и проверьте пра-
вильность движения ремней. Если в процессе сборки ремень привода шнека соскочил со шкива (и был пойман роликом (M),
разъедините снегоуборщик снова и повторите пункт 12. При соединении корпуса шнека и рамы ремень должен полностью
находиться в желобе шкива.
14. Установите два болта (F) и шайбы гровер (G) и тщательно
затяните.
15. УСТАНОВИТЕ ШКИВ ДВИГАТЕЛЯ (A) – Установите ремень в желоб шкива и оденьте шкив на ось. Установите шайбу, болт
и тщательно затяните (с усилием 30-35 ft. lbs. / 41-47 N-m). Убедитесь, что ремень находится внутри держателя (L).
16. УСТАНОВИТЕ КРЫШКУ и два (2) винта. Тщательно затяните.
17. УСТАНОВИТЕ КАНАЛ ВЫБРОСА – См. раздел “УСТАНОВИТЕ ВЫБРАСЫВАТЕЛЬ/ГОЛОВКУ ВЫБРАСЫВАТЕЛЯ” в разделе
Сборка данной инструкции
.
3
2
1
E
D
B
A
H
J
K
M
2
1
F
L
