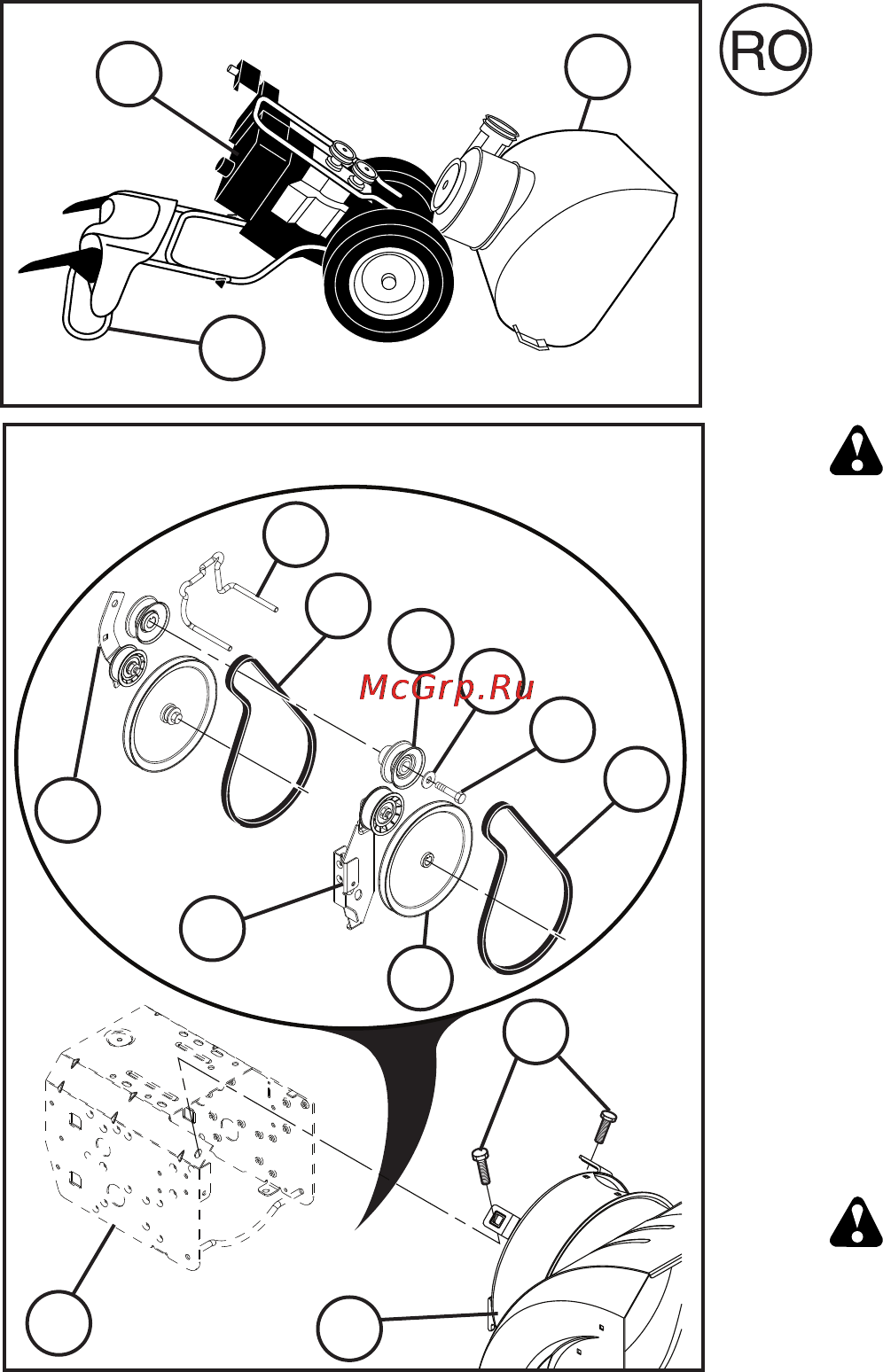

Inlocuirea curelelor
Curelele forezei si ale comenzii de tractare nu sunt ajustabile. Daca curelele
sunt deteriorate sau incep sa alunece, trebuie inlocuite. Este recomandat ca
cureaua/curelele sa fi e inlocuite la un service califi cat.
NOTA: Este recomandat ca atat cureaua forezei cat si cea a
comenzii de
tractare sa fi e inlocuite in acelasi timp.
Curelele-V ale plugului de zapada sunt construite in mod special si trebuie
inlocuite numai de producatorul original al echipamentului cu curele (OEM)
disponibile la distribuitorii autorizati. Daca folositi alte curele decat OEM,
plugul de zapada poate suferi deteriorari sau poate cauza ranirea celui ce
il foloseste.
ATENTIE: Inlocuirea curelelor necesita separarea de plugul de za-
pada. In timp ce se separa
carcasa forezei (1) de ansamblul cadrului
(2), este important sa fi e prezenta o alta persoana care sa asiste
in pozitia de operare a plugului si sa tina manerele plugului de za-
pada (3). Daca plugul de zapada se rastoarna in timpul procesului
de schimbare a curelei, se pot produce accidente serioase si/sau
deteriorarea plugului/
1. SCOATETI BENZINA DIN REZERVORUL DE COMBUSTIBIL - Scurgeti
benzina din rezervorul de combustibil intr-un container adecvat, in aer
liber, departe de foc sau fl acari. Stergeti urmele de benzina.
2. SCOATETI GURA DE EVACUARE - Slabiti
piulita de fi xare fi xand capatul
rotorului de evacuare de cadrul de montare sufi cient cat sa puteti ridica
capatului rotorului de evacuare sa-l separati de plugul de zapada.
3. SCOATETI TEACA CURELEI - Vezi “SCOATEREA TECII CURELEI”
din sectiunea respective a manualului.
4. SCOATETI SCRIPETELE MOTORULUI (A) - Scoateti bolturile (B), si
saibele plate (D) apasand scripetele de axul motorului. Scoateti scri-
petele exterior (al forezei) (A) numai din ax.
5. SEPARATI PLUGUL DE ZAPADA – In timp ce asistentul dvs sta in po-
zitia de operare tinand manerele, scoateti cele doua bolturi (F) si fi xati
saibele curbate (G) tinand la un loc carcasa forezei (1) si cadrul (2).
ATENTIE: In timp ce ultimul bolt este scos, cereti-i asistentului dvs
sa coboare cu atentie manerele catre podea.
6. SCOATETI UN RESORT DE RETENTIE DIN PENTRU CONTROLUL
COMENZII DE TRACTARE; scoateti pentru controlul comenzii de tractare
din ochiul cablului. Înclina ochiul cablului faţă.
7. SCOATETI CUREAUA FOREZEI (H) din jurul scripetelui (E).
8. SLABITI TENSIUNEA ASUPRA GHIDULUI CURELEI DE TRACTARE
(J) si scpateti cureaua de tractare (K) din jurul scripetilor.
RECOMANDARE: Introduceti un bolt de blocare 3/8" (in pozitia “ON” (PORNIT)) in orifi ciul patrat din manerul ghidului (J) si rotiti boltul
de blocare
in sensul acelor de ceasornic pentru a micsora tensiunea.
9. Odata ce tensiunea din ghid e scazuta, instalati o noua curea de tractare in jurul scripetilor si in interiorul dispozitivelor de prindere
a curelei (L).
10. INSTALAREA PENTRU CONTROLUL COMENZII DE TRACTARE IN OCHIUL CABLULUI. Fixati cu
un resort de retentie.
11. Pozitionati cureaua forezei (H) numai in jurul si in interiorul fagasului scripetelui forezei (E).
12. In timp ce asistentul dvs rifi ca incet manerele pentru a reuni carcasa forezei si ansamblul cadrului, ridicati cureaua forezei si strangeti
partile impreuna deasupra scripetelui astfel incat cureaua sa fi e complet intrata in fagasul scripetelui (E).
13. Deplasati bratul rolei de ghidare astfel ncât sa nu loveasca roata de transmisie a rotorului pe masura ce asamblati aruncatorul
de zapada la un loc si verifi cati cu grija buna directionare a curelelor. Asamblati complet plugul de zapada si verifi cati cu atentie
functionarea corecta a curelelor. Daca cureaua forezei a iesit din scripete (prin prinderea cadrului bratului ghidului (M) in timp ce
asamblati plugul de zapada together), separati plugul de zapada si repetati etapa 12. Cureaua trebuie sa fi e complet intrata in
fagasul scripetelui cand se asambleaza plugul de zapada.
14. Instalati cele doua bolturi hexagonale
(F) si saibe curbate (G) si strangeti bine.
15. INSTALATI SCRIPETELE MOTORULUI (A) – Amplasati cureaua in fagasul scripetelui si trageti scripetele pe ax. Instalati saiba
plata, si strangeti bine (30-35 ft. lbs. / 41-47 N-m torque). Asigurati-va ca cureaua se afl a in locasul pentru curea (L).
16. INSTALATI TEACA CURELEI cu doua (2) suruburi. Strangeti bine.
17. INSTALATI GURA DE EVACUARE – Vezi “INSTALAREA GURII DE EVACUARE / CAPUL ROTORULUI DE EVACUARE” in sec-
tiunea asamblare a acestui manual.
E
D
B
A
H
J
K
M
2
1
F
L
