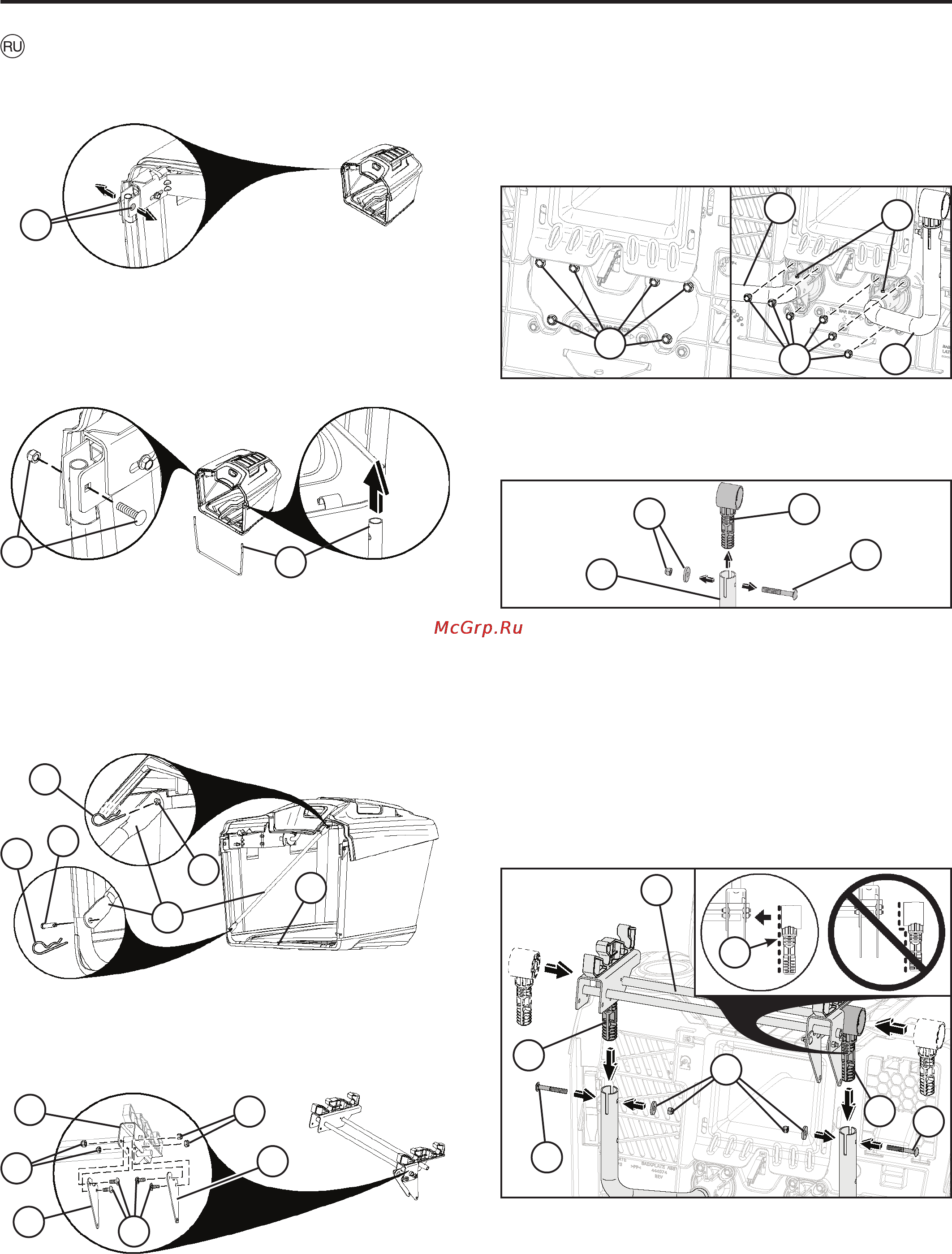

• Снимите контргайку, шайбу и болт с квадратным
подголовком (8), снимите шарнир травосборника (9) с
опорной трубки травосборника (10).
• Повторите данные операции для обеих опор
травосборника.
• Снимите крепежные болты (5) сзади устройства. С
помощью данных крепежных болтов (5) установите узлы
опор травосборника (6) в тыльной части устройства.
• Момент затяжки болтов (5) должен составить 30
футофунтов (40,7 Н•м).
•
Проверьте зажимные винты (7). При необходимости
затяните.
ОСТОРОЖНО! Не превышайте 100 дюймов/фунт (11,2 Н•м).
• Наденьте шарнир травосборника (9) на конец узла
шарнира травосборника (4).
ПРИМЕЧАНИЕ: гладкий край (11) шарнира травосборника
(9) должен быть направлен внутрь в сторону трактора.
• Повторите то же самое на противоположной стороне.
• Наденьте сварной элемент с шарнирами на опорные
трубки
травосборника (10), убедившись, что оба
шарнира травосборника (9) находятся в опорных трубках
травосборника (10).
• Установите обратно болты с квадратным подголовком,
шайбы и контргайки (8), как показано на рисунке.
ПРИМЕЧАНИЕ: контргайки должны находиться с внутренней
стороны опорной трубки травосборника (10).
МОНТАЖ ТРАВОСБОРНИКА
• Разверните сборник и поставьте лицевой стороной вверх.
• Снимите болты с квадратным подголовком (5/16-18 x 1,5)
и гайки (1) спереди верхней рамки.
• Защелкните дно передней рамки сборника (3) в защелку
в передней части низа сборника.
• Снимите распорки (4) внутри блока травосборника.
• Наденьте распорку (4) на штырь (5) за верхней рамкой
сборника и закрепите шплинтом (6).
• Закрепите распорку (4) штифтом
с головкой и отверстием
под шплинт (7) перед рамкой сборника и закрепите
пружинным шплинтом (8).
• Повторите то же самое на противоположной стороне.
• Проденьте переднюю рамку сборника (2) вверх через
тканевые петли с каждой стороны сборника.
• Установите обратно болты с квадратным подголовком и
гайки (1), чтобы соединить переднюю рамку и верхнюю
рамку через травосборник
и ткань травосборника.
Тщательно затяните.
ОСТОРОЖНО! Не превышайте 100 дюймов/фунт (11,2 Н•м).
3
4
5
7
8
6
УСТАНОВКА ОПОРЫ ТРАВОСБОРНИКА
• Вставьте болты с квадратным подголовком (1) и контргайки
(2) в верхние скобы с отверстиями для болтов (3) и в узел
шарнира травосборника (4), как показано на рисунке.
8
8
9
10
5
5
6
6
7
4
3
3
2
2
1
2
2
1
1
10
8
8
8
4
11
9
9
