Husqvarna CTH 184T [24/112] Koguja kokkupanemine
![Husqvarna CTH 184T [24/112] Koguja kokkupanemine](/views2/1091889/page24/bg18.png)
24
ETTEVAATUST: Ärge ületage 100 In-Lbs/11,2 Nm.
• Eemaldage kontramutter, seib ja kinnituspolt (8) ning koguja
liigend (9) koguja tugitorult (10).
• Eemaldage seadme tagaküljelt kinnituspoldid (5). Paigald-
age koguja toekinnitused (6) seadme tagaküljele kasutades
samu kinnituspolte (5).
• Poltide (5) kinnikeeramise tugevuseks on 30 Ft-Lbs/40,7 Nm.
• Kontrollige kruve (7). Keerake kinni vastavalt vajadusele.
• Korrake neid samme mõlema koguja toe paigaldamisel.
• Lükake koguja liigend (9) koguja liigendisõlmele (4).
MÄRKUS: Koguja liigendi (9) joondatud külg (11) peaks olema
suunaga traktori poole.
• Korrake protseduuri vastasküljel.
• Lükake liigenditega keeviskoost koguja tugitorudele (10)
veendudes, et mõlemad koguja liigendid (9) oleksid koguja
tugitorude (10) sees.
• Pange tagasi kinnituspoldid, seibid ja kontramutrid (8) nagu
joonisel näidatud.
MÄRKUS: Kontramutrid peaksid olema koguja tugitoru (10)
sees.

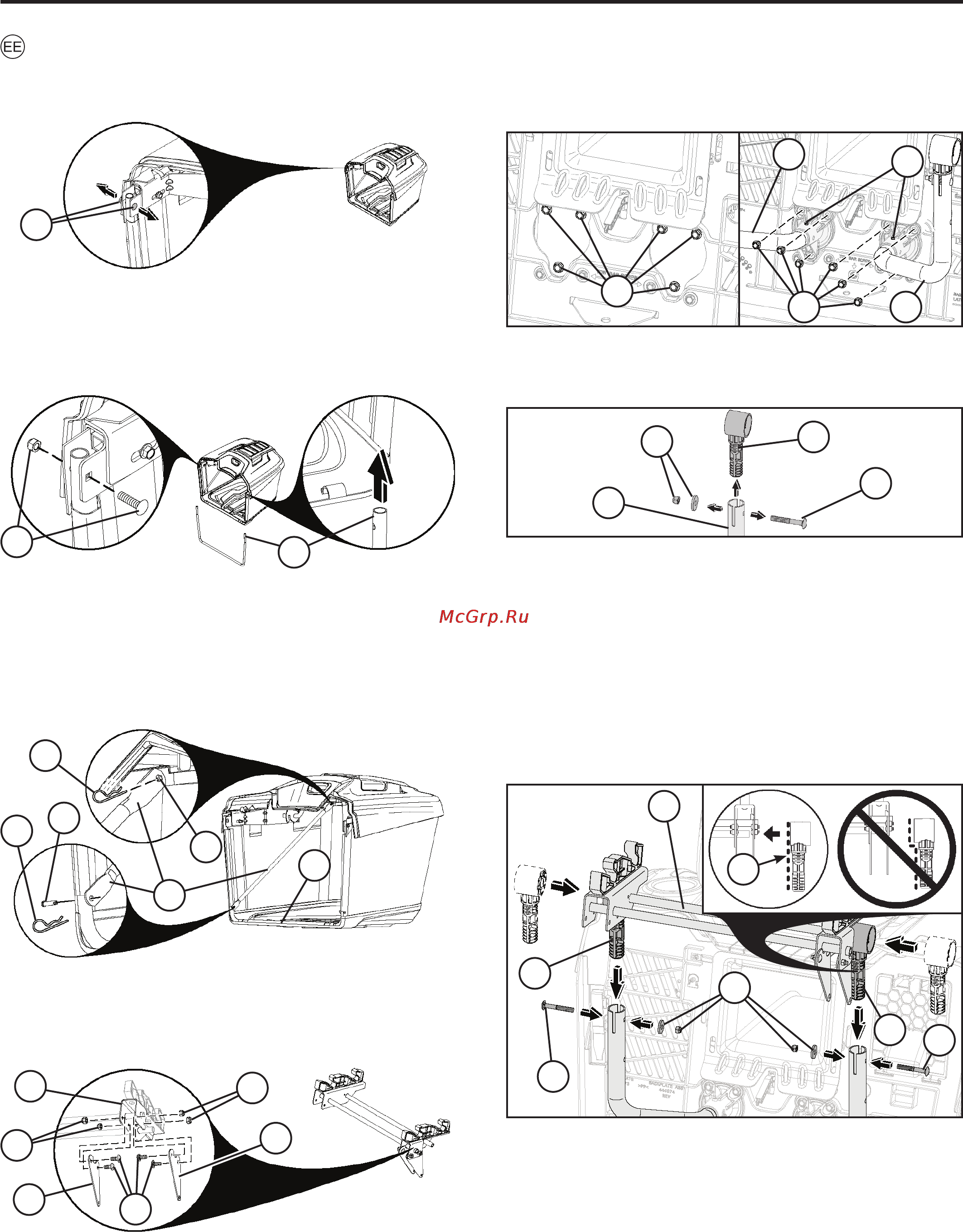

KOGUJA KOKKUPANEMINE
• Voltige kott lahti ja asetage õiget pidi.
• Eemaldage ülemise raami esiosast kaks (5\16”-18 x 1,5”)
kinnituspolti ja mutrit (1).
• Suruge pakkemasina eesmise raami alumine osa (3) õna-
russe pakkemasina põhja esiosas.
• Eemaldage risttoed (4) koguja seest.
• Lükake risttugi (4) tihvtile (5) koguja ülemise raami tagumis-
es osas ja kinnitage vedrufi ksaatoriga (6).
• Kinnitage risttugi (4) tihvtiga (7) koguja raami eesmises osas
ja kinnitage vedrufi ksaatoriga (8).
• Korrake protseduuri vastasküljel.
• Lükake pakkemasina raam (2) üles läbi mõlemal küljel asu-
vate kangast aasade.
• Paigaldage kinnituspoldid ja mutrid (1) raami eesosa kinni-
tamiseks ülemise raami külge, lükates need läbi koguja ja
koguja kanga. Keerake poldid kinni.
ETTEVAATUST: Ärge ületage 100 In-Lbs/11,2 Nm.
3
4
5
7
8
6
KOGUJA TOE PAIGALDAMINE
• Paigaldage kinnituspoldid (1) ja kontramutrid (2) ülemise
kahvelkonstruktsiooni (3) ja koguja liigendile (4) nagu joon-
isel näidatud.
8
8
9
10
5
5
6
6
7
4
3
3
2
2
1
2
2
1
1
10
8
8
8
4
11
9
9
