REGLAREA ANSAMBLULUI SACULUI CU COMANDĂ
ELECTRICĂ
După reglare ansamblului sacului, este posibil să e necesară
reglarea ansamblului sacului cu comandă electronică.
• Scoateţi ansamblul sacului.
• Slăbiţi şurubul (1) de pe ecare parte a brăţăriii de conectare
inferioare (2).
• Deplasaţi brăţara de montare în sus sau în jos, după cum
este necesar, până când găurile de aliniere (3) sunt aliniate
corect, şi strângeţi din nou şuruburile (1).
• Montaţi înapoi ansamblul sacului.
Folosind comutatorul, deschideţi complet ansamblul sacului.
(Vezi „PENTRU A UTILIZA SISTEMUL ELECTRIC DE DES-
CĂRCARE” din secţiunea 5 din acest manual.)
• Coborâţi ansamblul sacului şi veri caţi ansamblul sacului
să se închidă bine cu clichetele cu resort ale sacului. (Vezi
„REGLAREA CLICHETULUI CU RESORT AL SACULUI” din
această secţiune a manualului.)
NOTĂ: Dacă ansamblul sacului nu se închide bine cu clichetul cu
resort al sacului, este posibil să e necesară reglarea suplimentară.
Repetaţi procedura de reglare până când ansamblul sacului este
xat bine cu clichetul cu resort al sacului.
2
3
1
• Puneţi la loc ansamblul sacului pe suporturile sacului (5).
• Reglaţi din nou, dacă este necesar.
• Scoateţi ansamblul sacului.
• NU scoateţi piuliţele (3); DOAR slăbiţi piuliţele (3).
NOTĂ: Reperele indicatoare pentru înălţimea sacului (4) pot
folosite pentru a stabili cât de mult trebuie să e deplasate
suporturile sacului (5).
• Ridicaţi sau coborâţi suporturile sacului (5) până în poziţia
adecvată şi strângeţi din nou piuliţele (3).
B
B
Când ansamblul sacului este în poziţia adecvată, strângeţi
bolţurile de reglare (2) de pe ambele laturi la 11,2 Nm. NU le
strângeţi excesiv.
• Reglaţi din nou, dacă este necesar.
REGLAREA PE VERTICALĂ
Dacă este necesar, poziţia verticală a ansamblului sacului poate
reglată, pentru a menţine o aliniere corectă (B) între apărătoare
şi partea superioară a ansamblului sacului.

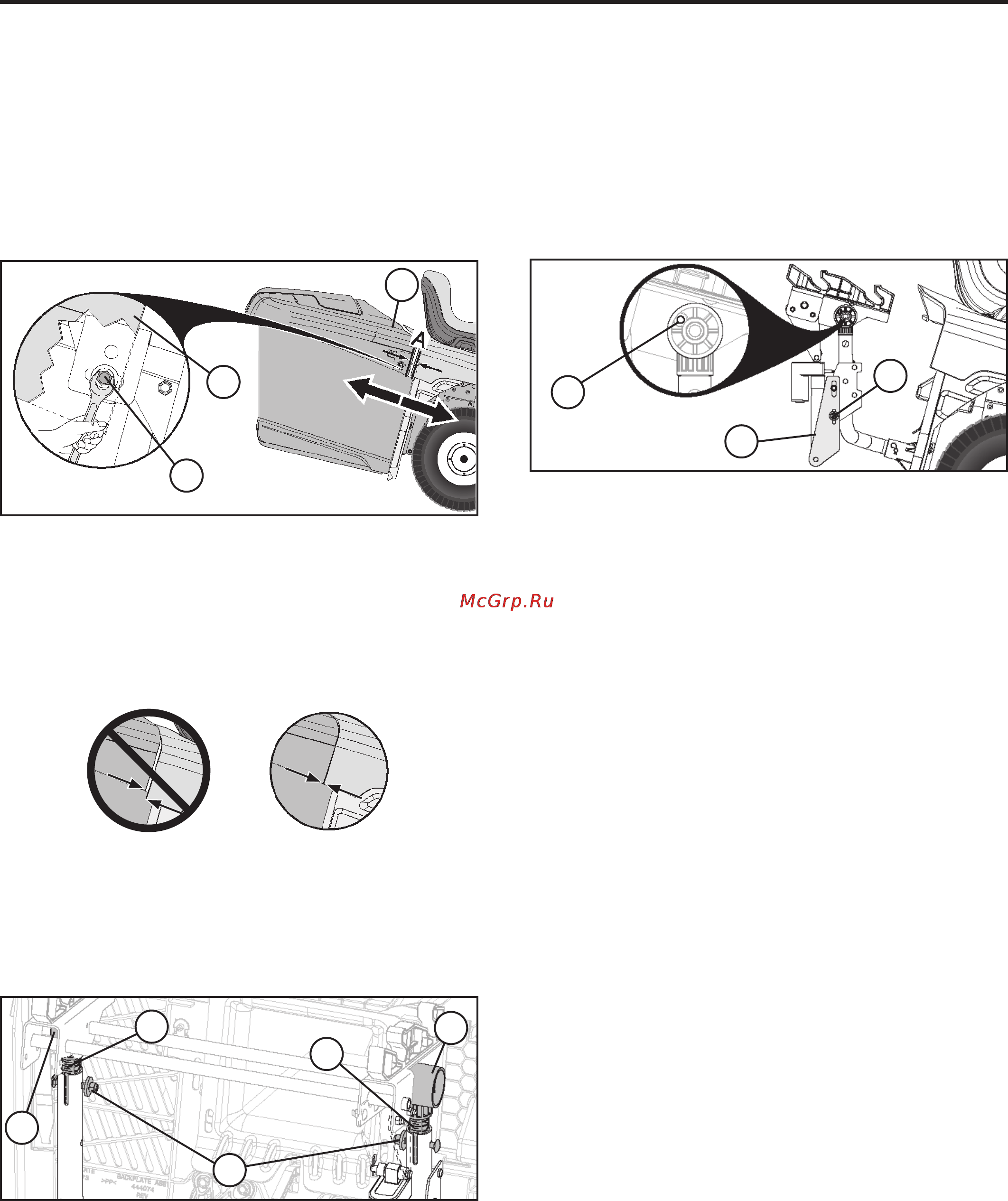

REGLAREA SACULUI
REGLAREA PE ORIZONTALĂ
Tractorul este livrat din fabrică având ansamblul sacului stabilit
într-o poziţie xă. Dacă este necesar, această poziţie poate
reglată pentru a menţine o distanţă constantă (A) între apărătoare
şi partea de sus a ansamblului sacului. Distanţa ideală este de
aproximativ 0,25” (6 mm).
• Introduceţi o cheie de 1/2” (13 mm) sub partea superioară a
ansamblului sacului (1). NU scoateţi; doar slăbiţi bolţul de
reglare (2). Repetaţi pe latura opusă.
• Faceţi să alunece ansamblul sacului în poziţia adecvată.
3
4
4
5
5
2
1
1
2
