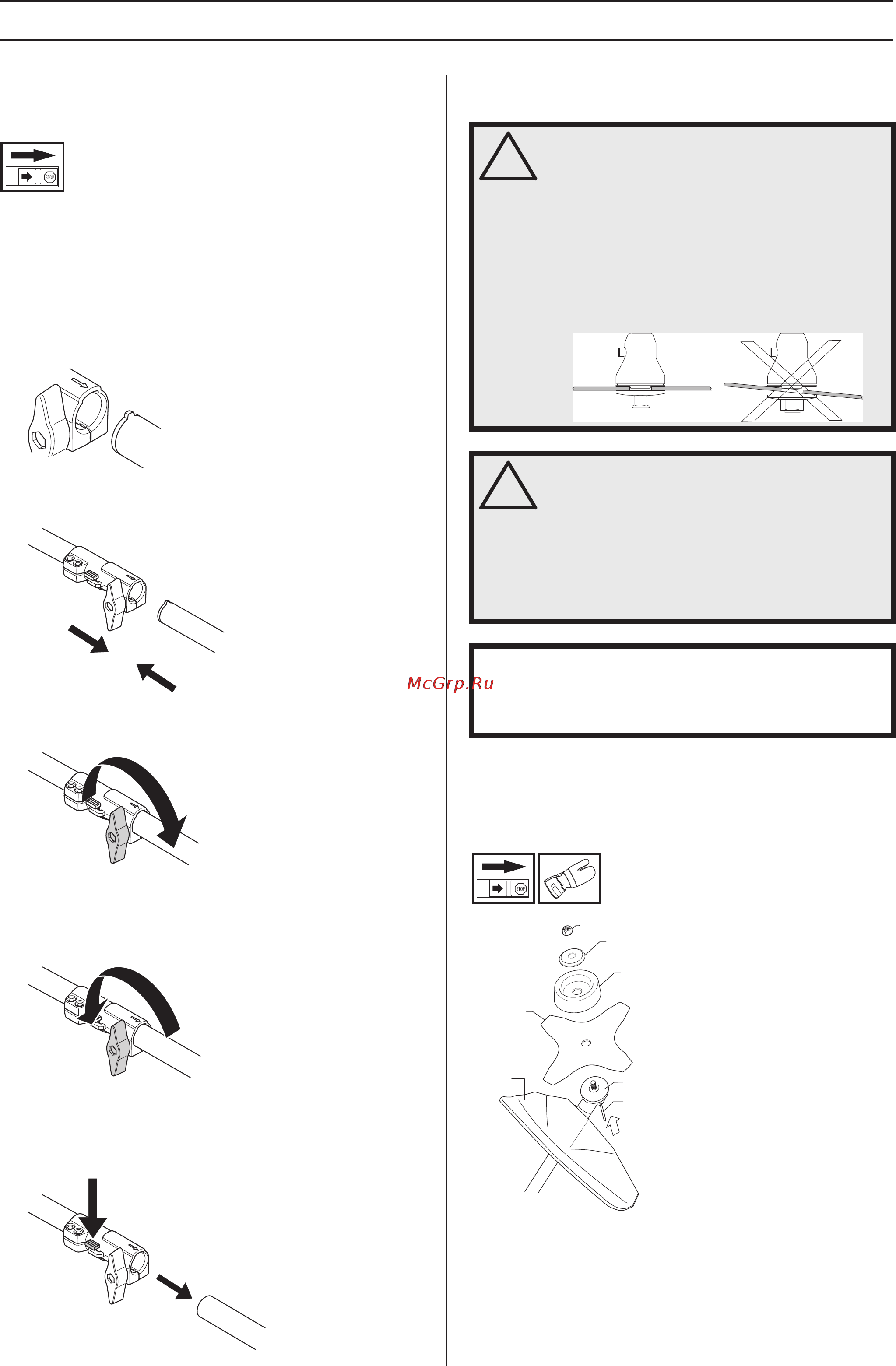

СБОРКА Сборка и разборка двухсекционного вала 325КОх Монтаж режущего оборудования ПРЕДУПРЕЖДЕНИЕ Сборка Освободите соединение повернув для этого ручку Выровняйте выступ подсоединяемой части А чтобы он находился на одной линии со стрелкой на соединении В Прижмите подсоединяемую часть в соединение пока она не защелкнется на своем месте Перед использованием узла хорошо затяните ручку При установке режущего оборудования исключительно важно чтобы направляющая поводкового патрона опорного фланца была посредине отверстия режущего оборудования Неправильно установленное режущее оборудование может стать причиной серьезной и или смертельной травмы ПРЕДУПРЕЖДЕНИЕ Категорически запрещается использовать режущее оборудование без смонтированной рекомендуемой защиты См главу Технические данные Установка неправильной или поврежденной защиты может привести к серьезной травме ВАЖНО Для работы с лезвием для пиления или с лезвием для кошения травы на машине должен быть руль правильного типа щиток для лезвия и оснастка Установка щитка для лезвия лезвия для травы и ножа для травы Разборка Освободите соединение повернув ручку как минимум 3 раза Втолкните и удерживайте кнопку С Удерживая надежно конец двигателя вытяните подсоединяемую часть прямо наружу из соединения Защиту лезвия комбинированную защиту А следует зацепить в креплении на трубке вала и зафиксировать винтом ВНИМАНИЕ Используйте рекомендованный щиток для лезвия См Раздел Технические характеристики 14 Ви831ап
