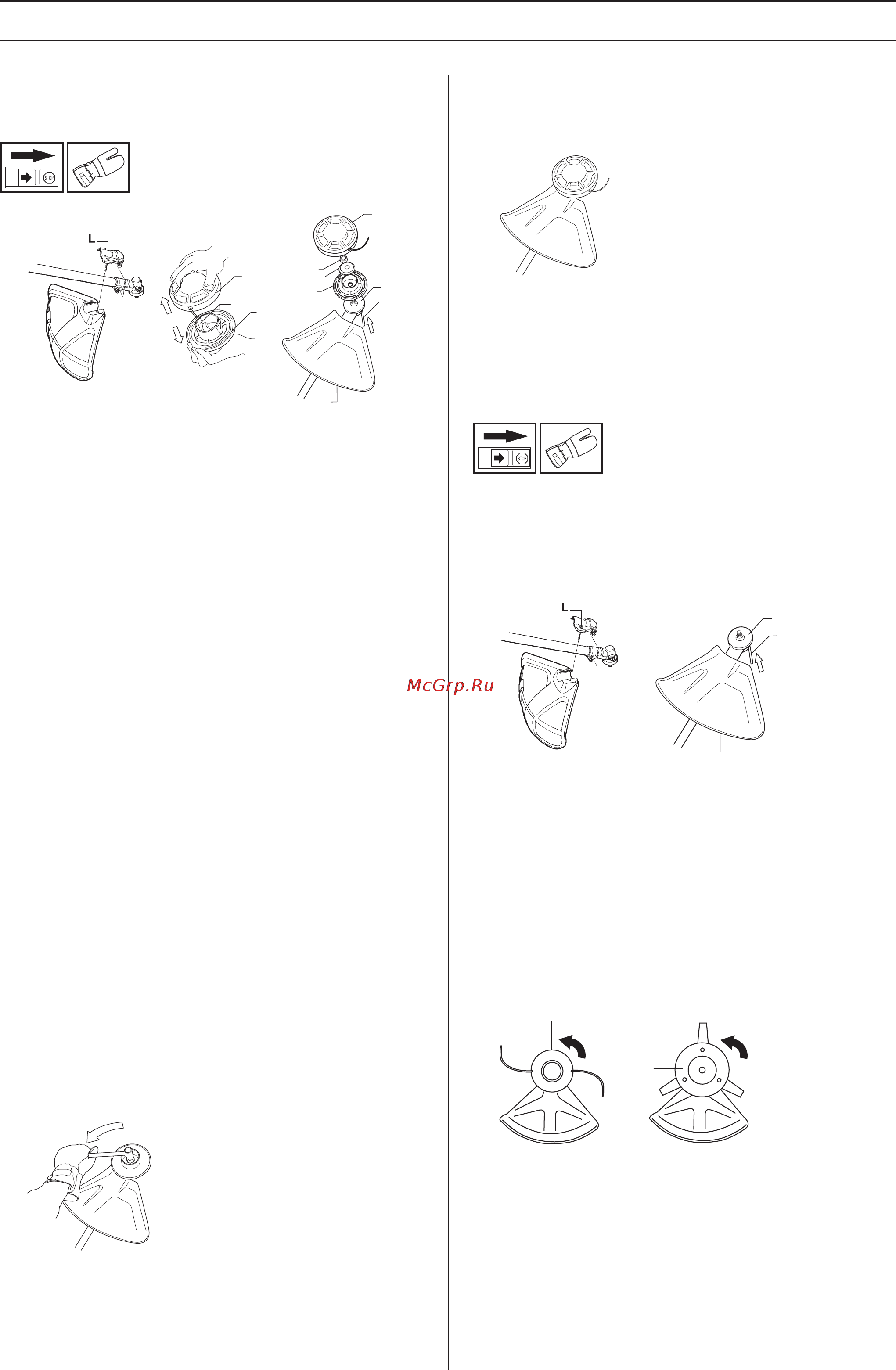

СБОРКА Установка защиты триммера и головки триммера Суперауто ИИ Установить нижнюю секцию головки триммера К на крышку И сжав две части между собой и совместив вырезы на нижней секции с захватами на крышке Для снятия повторить все операции в обратном порядке Установка других защит и режущего оборудования Установите защиту триммера А для работы с головкой триммера Защиту триммера комбинированную защиту следует зацепить в креплении на трубке вала и зафиксировать винтом Л Надеть на выходной вал поводковый патрон В Поворачивать вал лезвия до тех пор пока одно из отверстий в поводковом патроне не совместится с отверстием в корпусе зубчатой передачи Установите защиту триммера комбинированную защиту А для работы с головкой триммера пластмассовыми ножами Защиту следует зацепить в креплении на трубке вала и зафиксировать винтом Л Вставить стопорный штифт С в отверстие чтобы зафиксировать выходной вал Перед установкой головку триммера следует ее разобрать см рисунок Действовать следующим образом Вставить палец в центральное отверстие крышки И в то время как остальными пальцами вы держите крышку Нажать на два захвата Й выступающие из выреза в нижней секции К большим и указательным пальцами Отжать головку триммера используя пальцы на крышке Поместить крышку И и опорный фланец Ф на выходный вал Наживить гайку Г Момент затяжки гайки равен 35 50 Нм 3 5 5 кгм Воспользуйтесь торцевым ключом из набора инструментов Держите ручку защиты триммера как можно близко Надеть на выходной вал поводковый патрон В Поворачивать вал лезвия до тех пор пока одно из отверстий в поводковом патроне не совместится с отверстием в корпусе зубчатой передачи Вставить стопорный штифт С в отверстие чтобы зафиксировать выходной вал Закрутите головку триммера пластмассовые ножи Н по резьбе навстречу направлению вращения Гайка затягивается при вращении торцевого ключа против направления вращения триммера ВНИМАНИЕ левосторонняя резьба Для снятия повторить все операции в обратном порядке 16 Ви831ап
