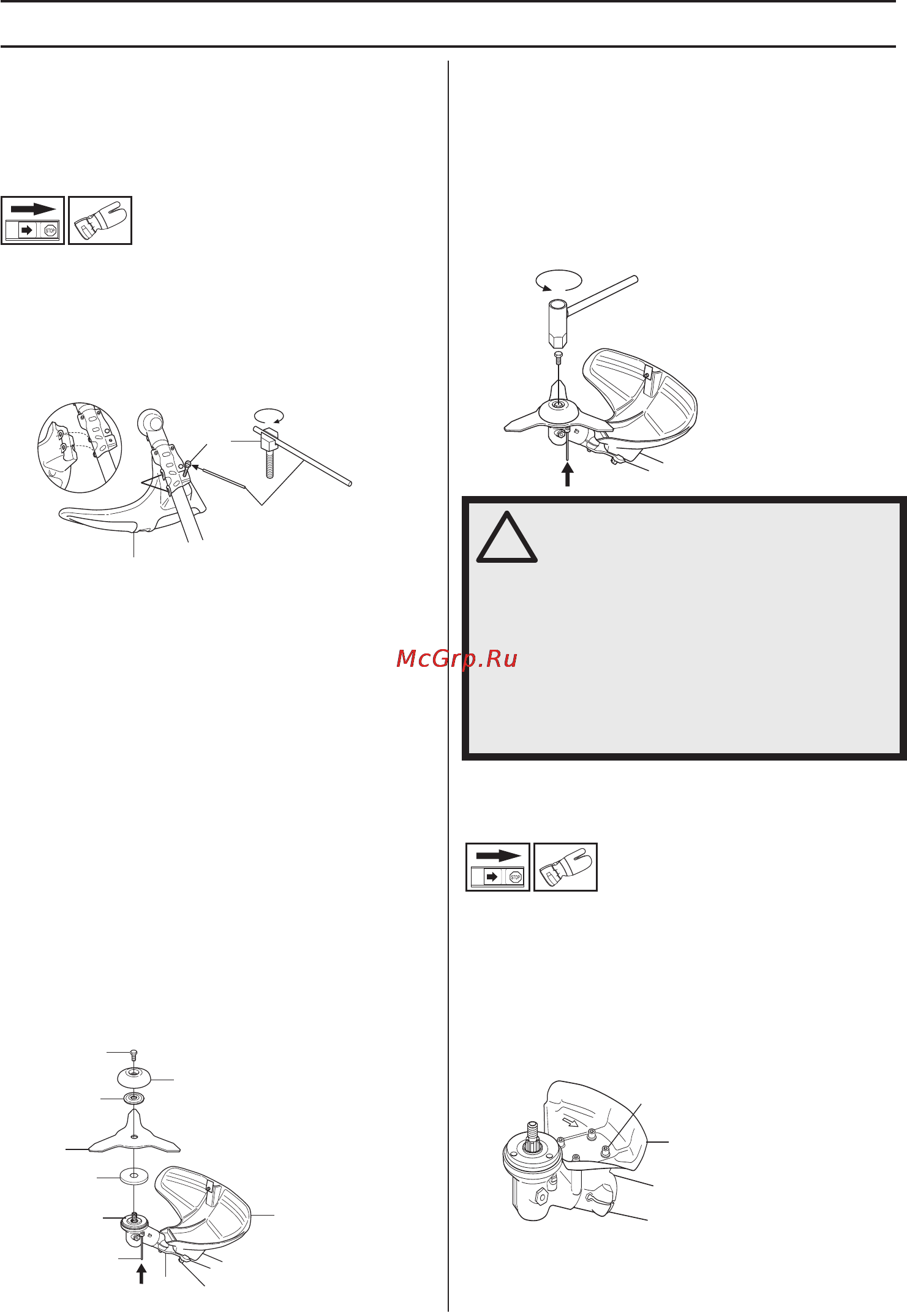

СБОРКА Монтаж защиты лезвия комбинированной защиты лезвия для травы и опорной чашки на шарикоподшипниках Навинтите опорную чашку Е на витки выходного вала ВНИМАНИЕ Левая резьба Затяните ее моментом 35 50 Нм 3 5 5 0 кгм Используйте торцовый ключ из набора инструментов Учтите что стопорный штифт С должен оставаться в отверстии корпуса чтобы фиксировать поводковый патрон Держите ручку торцового ключа как можно ближе к щитку лезвия комбинированному Навесьте щиток триммера комбинированный щиток А на два крючка на держателе М Согните щиток вокруг вала и закрепите его винтом б на противоположной стороне вала Пользуйтесь стопорным штырем С Вложите стопорный штырь в паз на головке винта и затяните См рисунок А Обратите внимание Всегда пользуйтесь рекомендуемой защитой для каждого типа пежущего обору дожания См главу Т ехнические данные Установите ведущий диск В на выходящий вал угловой передачи Отрегулируйте по центру жестяной колпак Р на направляющей ножа на поводке Поворачивайте выходной вал до тех пор пока одно из отверстий в поводковом патроне не совместится с отверстием в корпусе зубчатой передачи Вставить стопорный штифт С в отверстие чтобы зафиксировать выходной вал Установите нож О с поводковым патроном В Убедитесь что нож расположен по центру совместив его с указателем на поводковом патроне Установите опорный фланец Р на выходном валу так чтобы он находился напротив ножа ПРЕДУПРЕЖДЕНИЕ Затяните замыкающий болт И в центральном отверстии опорной чашки Затяните его моментом 35 50 Нм 3 5 5 0 кгм ВНИМАНИЕ Левая резьба Если замыкающий болт не фиксирует опорную чашку есть опасность что она отвинтится Это приведет к освобождению ножа что может вызвать серьезные травмы или даже травмы со смертельным исходом для оператора или других лиц Установка щитка лезвия и лезвия для пиления Обратите внимание Всегда пользуйтесь рекомендуемой защитой для каждого типа пежущего оборудожания См главу Т ехнические данные 545 ЕХ 545 ЕХТ Щиток лезвия А монтируется 4 мя болтами Л как показано на рисунке 345 ЕК 545 КХ 545 КХТ Установите на корпусе передачи держатель R и крепление 3 с помощью 2 болтов Н Низ81ап 17
