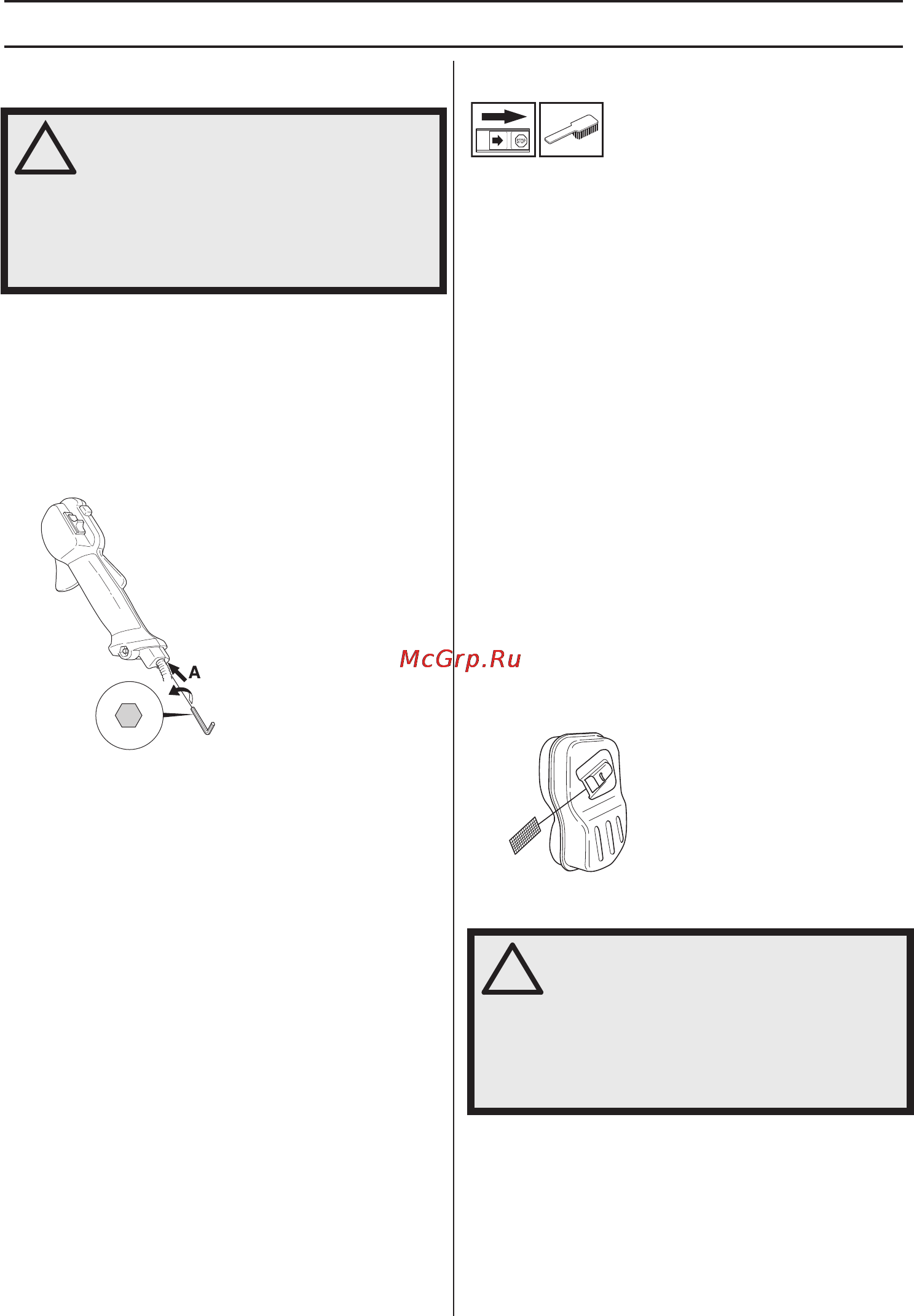

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Рекомендуемое кол во оборотов на холостом ходу См Раздел Технические характеристики ПРЕДУПРЕЖДЕНИЕ Если холостые обороты невозможно отрегулировать так чтобы режущее оборудование стояло неподвижно обращайтесь к продавцу в мастерскую Не пользуйтесь машиной пока не будет выполнена точная регулировка или ремонт Регулировка оборотов стартового газа 345 РР 545 RX 545 РХТ Чтобы добиться правильных оборотов стартового газа в задней части ручки газа возле кабелей предусмотрен регулятор Этим винтом шестигранный 5 мм можно увеличить или уменьшить количество оборотов стартового газа Г лушитель ВНИМАНИЕ Некоторые глушители оснащены катализатором См главу Технические данные чтобы узнать есть ли на вашей машине катализатор Глушительслужет для снижения уровня шума и отвода раскаленных выхлопных газов от рабочего Выхлопные газы очень горячие и могут содержать искры что может привести к пожару при прямом попадании на сухой и воспламеняющийся материал В некоторых глушителях предусмотрен специальный искрогаситель Если ваша машина оборудована таким глушителем сетку фильтра следует чистить раз в неделю Наилучшие пользоваться стальной щеткой Если на вашем инструменте стоит глушитель такого типа то сетку следует очищать не реже одного раза в неделю На глушителях с катализатором такую очистку достаточно производить раз в месяц При возникновении повреждений на сетке ее следует заменить Если сетка часто бывает засорена значит функция катализатора ухудшена Обращайтесь к вашему продавцу за советом Засорение сетки вызовет перегрев двигателя и повреждение цилиндра и поршня Делайте так 1 Дайте машине возможность поработать на холостых оборотах 2 Прижмите фиксатор газа согласно описанию инструкции под заголовком Запуск и остановка 3 Если количество оборотов стартового газа чрезмерно низкое ниже 4000 об мин то регулировочный винт А следует поворачивать по часовой стрелке пока режущее оборудование не начнет вращаться Затем поверните регулировочный винт еще на 1 2 оборота по часовой стрелке 4 Если количество оборотов стартового газа чрезмерно высокое более 6500 об мин то регулировочный винт А следует поворачивать против часовой стрелки пока режущее оборудование не остановится Затем поверните регулировочный винт на 1 2 оборота по часовой стрелке ВНИМАНИЕ Не пользуйтесь машиной с поврежденным глушителем ПРЕДУПРЕЖДЕНИЕ Глушитель катализатора сильно нагревается в процессе работы и после работы некоторое время остается горячим Это происходит и в режиме холостого хода Соприкосновение может вызвать ожог кожи Помните об опасности пожара Низз1ап 33
