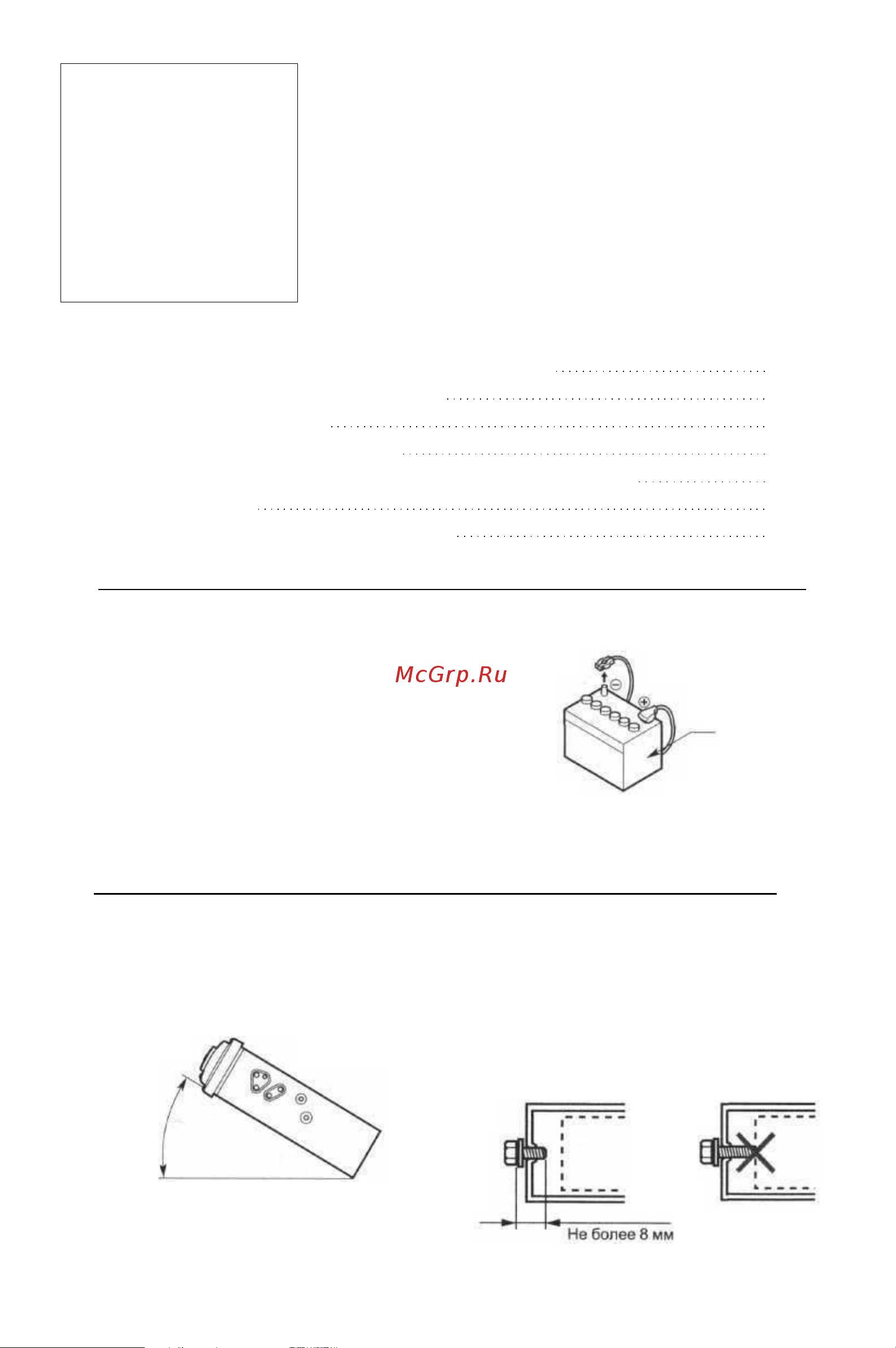

![Clarion DXZ748RMP [39/48] Clarion](/views2/1923631/page39/bg27.png)
clarion
Руководство
по установке и подключению
СОДЕРЖАНИЕ
1. ПРЕЖДЕ, ЧЕМ ПРИСТУПИТЬ К УСТАНОВКЕ 39
2. УСТАНОВКА ОСНОВНОГО БЛОКА 39
3. ПОРЯДОК УСТАНОВКИ 40
4. СНЯТИЕ ОСНОВНОГО БЛОКА 42
5. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПОДКЛЮЧЕНИИ 43
6. ПОДКЛЮЧЕНИЕ 44
7. ПРИМЕРЫ ПОСТРОЕНИЯ СИСТЕМ 46
1. ПРЕЖДЕ, ЧЕМ ПРИСТУПИТЬ К УСТАНОВКЕ
1. Данный аппарат предназначен для
установки исключительно в автомобили с
заземлением на "—" и источником
постоянного напряжения питания 12 В.
2. Внимательно прочтите настоящее
руководство.
3. Прежде, чем приступить к работе,
отсоедините от аккумулятора (—) провод
(см. рис.1). Это предотвратит короткие
замыкания в процессе установки.
Аккумулятор
автомобиля
2. УСТАНОВКА ОСНОВНОГО БЛОКА _____
Меры предосторожности при
установке
1. Прежде, чем приступить к установке
аппарата, подготовьте все необходимые
для этого принадлежности.
2. Устанавливайте аппарат под углом не
более 30° к горизонтальной плоскости (см.
рис.
2).
Не более 30°
Рис.2
3. Если Вы собираетесь как-либо
доработать корпус автомобиля,
например, просверлить отверстия,
39
Рис.
3
Повреждение
Корпус
Корпус
предварительно проконсультируйтесь
по месту приобретения автомобиля.
4. При установке следует пользоваться
только винтами из комплекта поставки. В
случае применения других винтов можно
повредить корпус аппарата (см. рис. 3).
