Clarion DXZ748RMP [42/48] Вставьте и закрепите съемочные
![Clarion DXZ748RMP [42/48] Вставьте и закрепите съемочные](/views2/1923631/page42/bg2a.png)

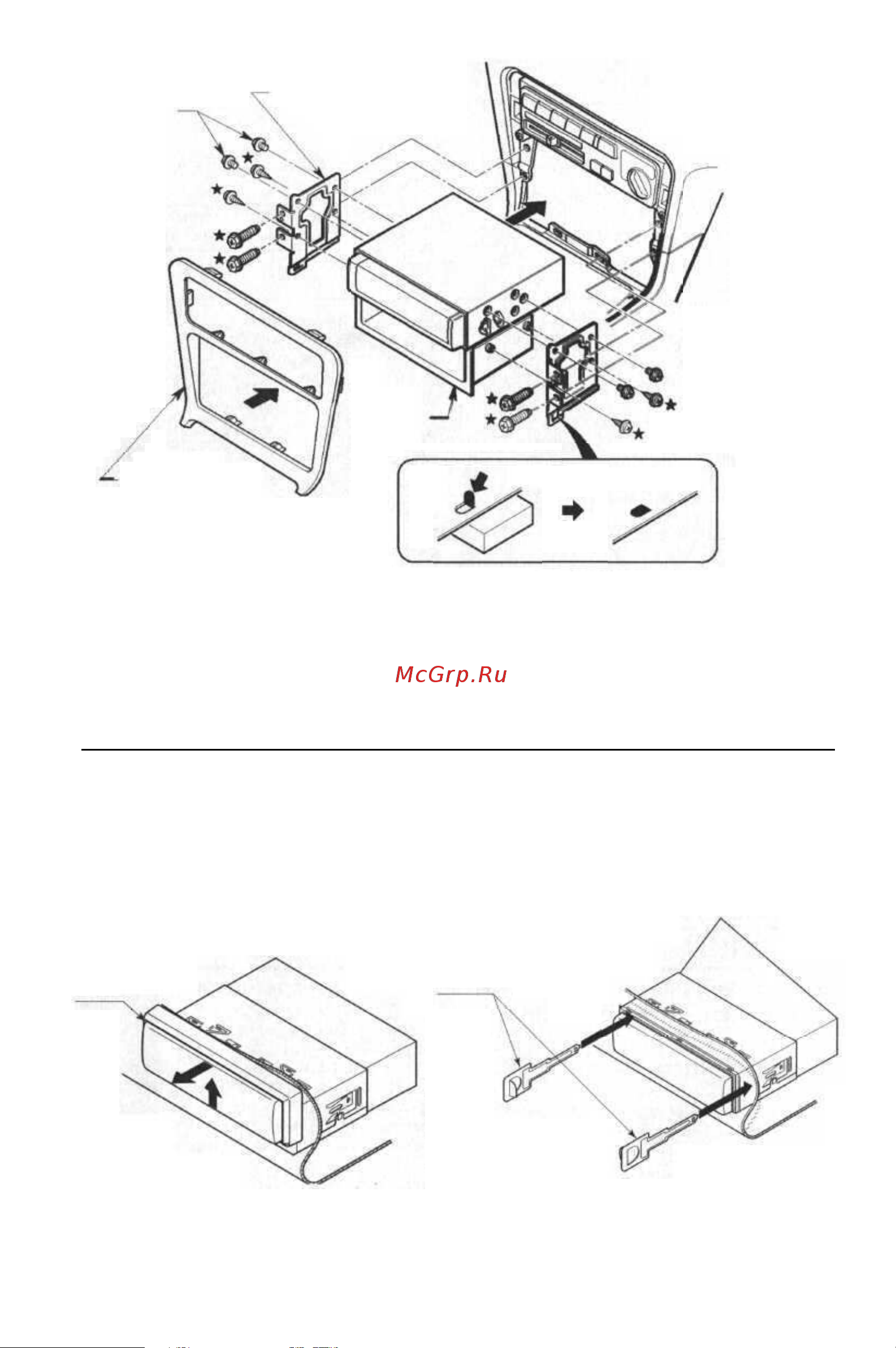

4 шестигранных винта *
(М5х8)
Установочный кронштейн*
(Пара — для левой и правой
сторон)
Основной
блок
Отсек
Примечание 2
Центральная панель
(См. примечание!)
4 шестигранных винта *
(М5х8)
Рис.
13
*: Винты с этим значком установлены на блоке.
*: Детали и винты с этим значком поставляются
с магнитолой, устанавливаемой на заводе-
изготовителе автомобиля, либо находятся в
установочном комплекте.
Примечание 1: В некоторых случаях может потребоваться доработка центральной панели
(обрезка или наращивание).
Примечание 2: Если мешают уголки установочных кронштейнов, подогните и выровняйте их клещами
или подобным инструментом.
Примечание 3: Если снятые винты нужно установить на место, онистите винты и места установки.
4. СНЯТИЕ ОСНОВНОГО БЛОКА
1.Снимите съемную панель управления
(СПУ).
Указания по снятию СПУ приведены в
руководстве по эксплуатации.
2. Снимите внешний щиток, надавив на него
(см. рис. 14).
3. Вставьте и закрепите съемочные
пластины.
4. Потянув на себя съемочные пластины,
извлеките основной блок (см. рис. 15).
Внешний щиток
2 съемочных пластины
Рис.
14
Рис.
15
42
