3. ПОРЯДОК УСТАНОВКИ

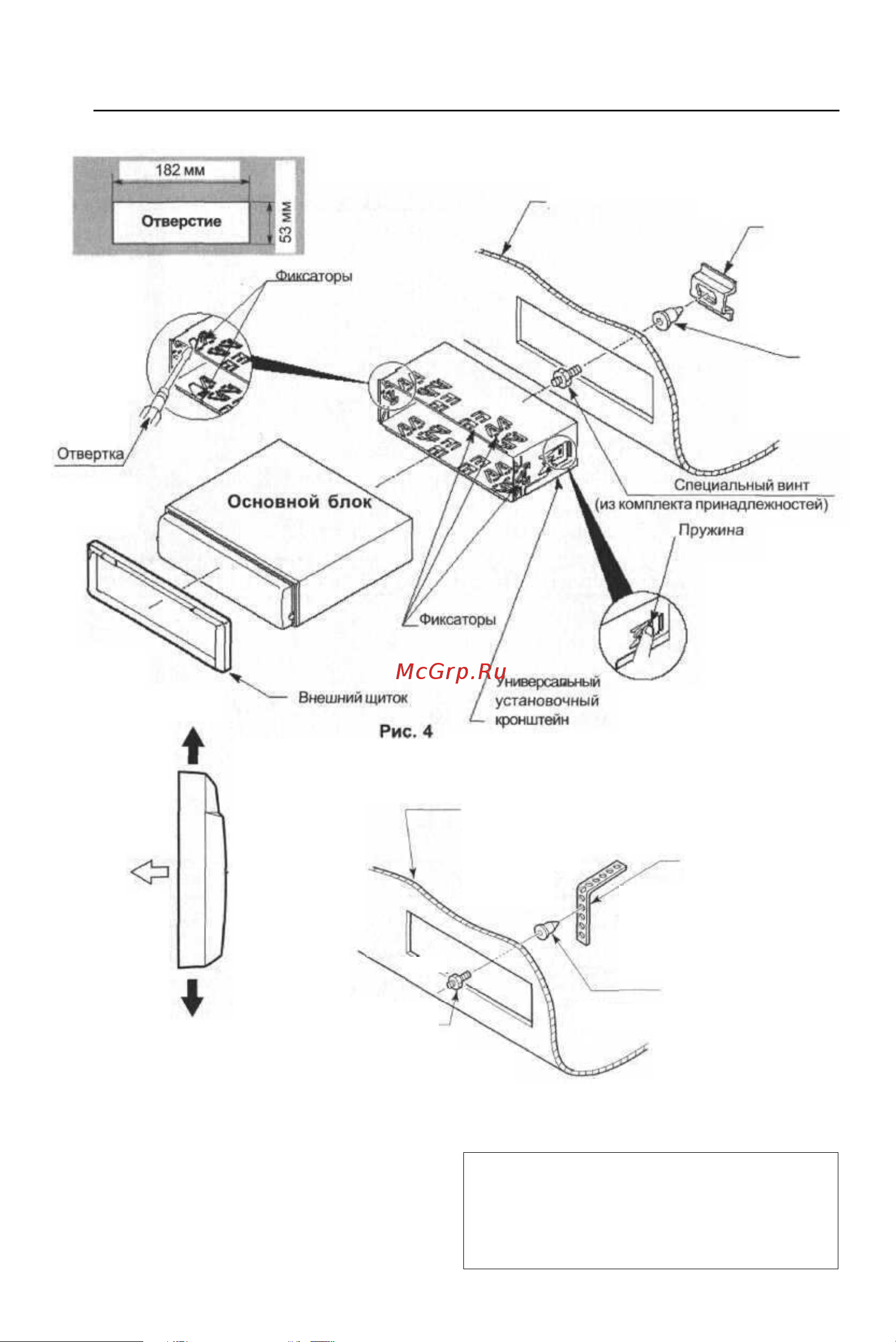

• Размеры отверстия консоли
Верх
Внешний
щиток
(вид сбоку)
Направление
установки
Рис.
6
Низ
Специальный винт (из.
комплекта принадлежностей)
1. Поместите универсальный установочный
кронштейн на приборную панель и с
помощью отвертки отогните все фиксаторы
на кронштейне, а затем закрепите их, как
показано на рис. 4.
2. Подключите проводку в соответствии с
указаниями раздела 6.
3. Закрепите заднюю часть основного
блока, как показано на рис. 4 или на рис. 5.
40
Примечания:
1) Для некоторых моделей автомобилей требуются
специальные установочные приспособления. За
подробностями обратитесь по месту приобретения аппарата.
2) Надежно закрепляйте передние фиксаторы, чтобы
предотвратить падение основного блока.
4. Наденьте внешний щиток, нажав на его
верхнюю и нижнюю части, так, чтобы
закрылись все защелки.
Рис.
5
Резиновая
пробка(из
комплекта
принадлеж-
ностей)
Скоба
Примечание: прежде, чем вставить универсальный
установочный кронштейн, слегка вдавите пальцами
пружину, чтобы она вошла в приборную панель
автомобиля.
Приборная панель
пробка (из
комплекта
принадлеж-
ностей)
Заднее
крепежное
отверстие
(автомобиль)
Приборная панель
