Clarion DXZ748RMP [46/48] Примеры построения систем
![Clarion DXZ748RMP [46/48] Примеры построения систем](/views2/1923631/page46/bg2e.png)
• Подсоединение провода импульса скорости (DXZ948RMP / DXZ848RMP / DXZ748RMP)
1. Если в разъеме ISO со стороны автомобиля задействован контакт импульса скорости
(клемма (А-1) разъема ISO), используйте разъем в этом виде.
2. Во всех случаях, отличных от п. 1, удалите провод, идущий от клеммы (в точке между
(j) и (k)) и подсоедините провод со стороны клеммы (j) к проводу импульса скорости
автомобиля.
Примечание: Необходимо настроить основной блок на прием импульса скорости.

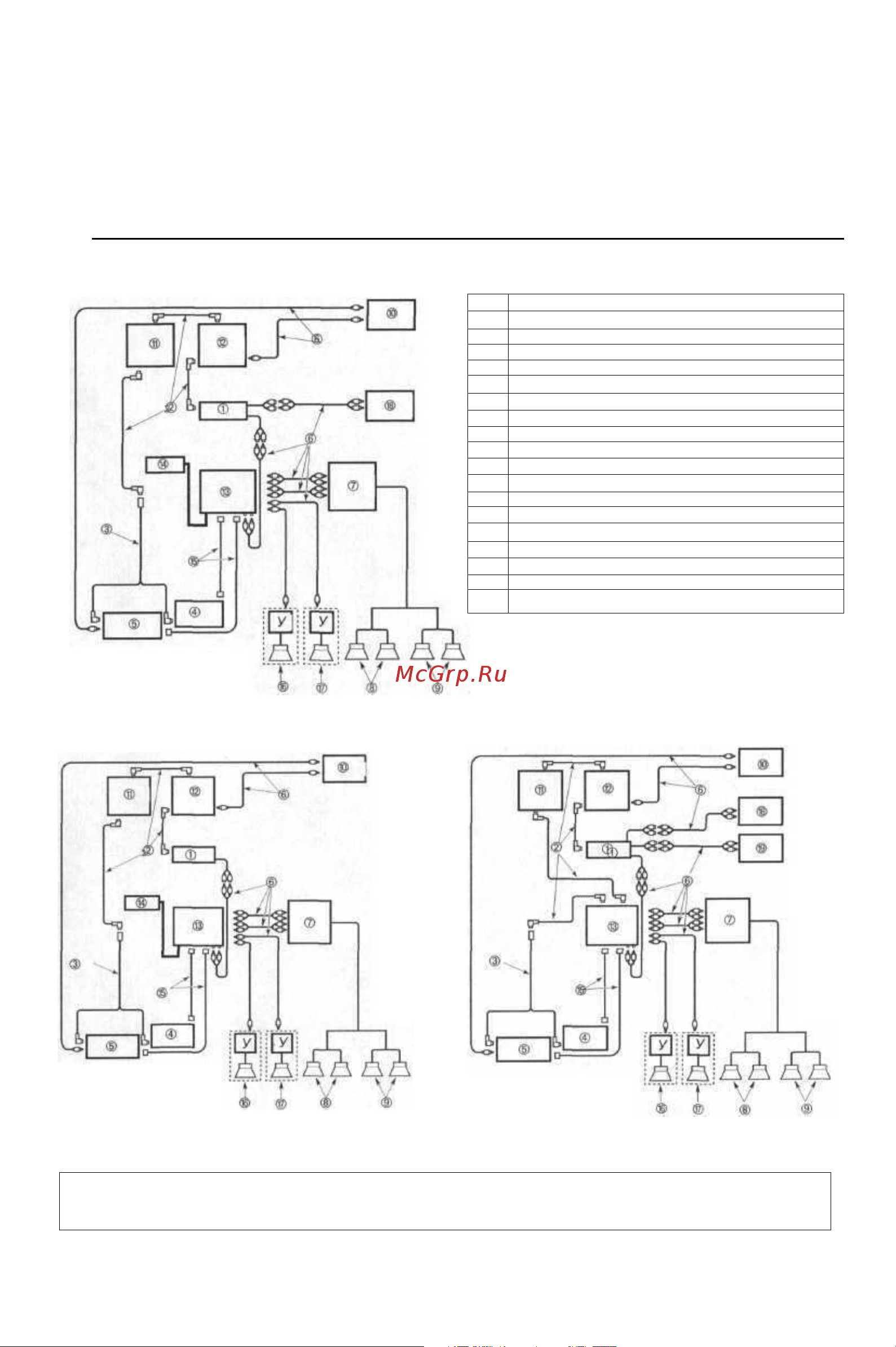

7. ПРИМЕРЫ ПОСТРОЕНИЯ СИСТЕМ
• Пример аудиовидеосистемы с использованием внешних усилитедей (У).
DXZ648RMP / DXZ848RMP
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
Основной блок
Кабель-удлинитель CeNET
Разветвитель (приобретается отдельно)
CD чейнджер
DVD чейнджео
Кабель-удлинитель RCA (приобретается отдельно)
4-канальный усилитель мощности
Фронтальные громкоговорители
Тыловые громкоговорители
Монитор
Модуль цифрового тюнера DAB
Модуль ТВ тюнера
5.1 декодео объемного звука
Блок управления 5.1 декодера объемного звука
Оптический кабель
Центральный громкоговоритель (с усилителем)
Сабвуфер (с усилителем)
Внешнее устройство
Блок беспроводных головных телефонов
DXZ948RMP / DXZ588RMP / DXZ748RMP
DXZ948RMP / DXZ748RMP
• Основной блок способен управлять двумя чейнджерами (кроме DVD чейнджеров).
Примечание. Кабель CeNET (включая удилинители и разветвитель ССА-519) не
должен иметь в длину более 20 м.
46
