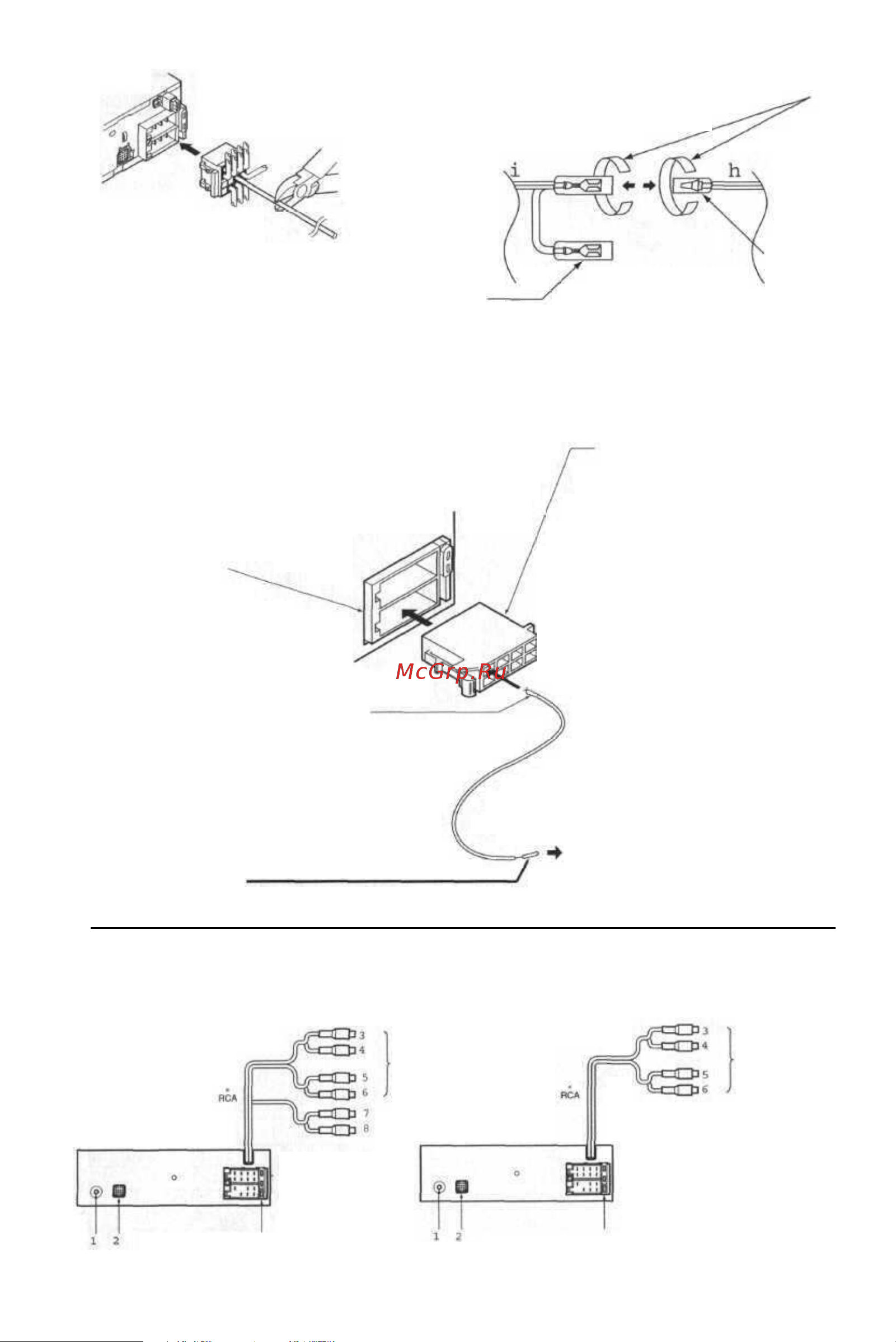

• Ни в коем случае не допускайте
контакта клемм и металлических
частей автомобиля.
Изолента
Дистанционное
включение
Рис.
18
Изоли-
руйте
клемму
• Подсоединение разъема отключения звука от телефона PHONE MUTE
(DXZ648RMP / DXZ548RMP / DXZ448RMP)
Поставляемый с аппаратом провод нужно подключить к определенной позиции разъема
ISO автомобиля, чтобы получить коммутируемое отключение звука от сотового
телефона.
Разъем ISO со
стороны
автомобиля
Поставляемый с
аппаратом
коричневый провод
нужно подключить к
клемме (А-1) разъема.
Разъем ISO со
стороны основного
блока
Клеммы
Закрепите изолентой во
избежание короткого замыкания
К проводу выключения звука от
сотового телефона
6. ПОДКЛЮЧЕНИЕ
DXZ648RMP DXZ548RMP / DXZ448RMP
Подключите к
внешнему
усилителю
Подключите
к внешнему
усилителю
Предохранитель
Предохранитель
• RCA: Если разъемы не подключаются, оставьте на них защитные крышки.
44
