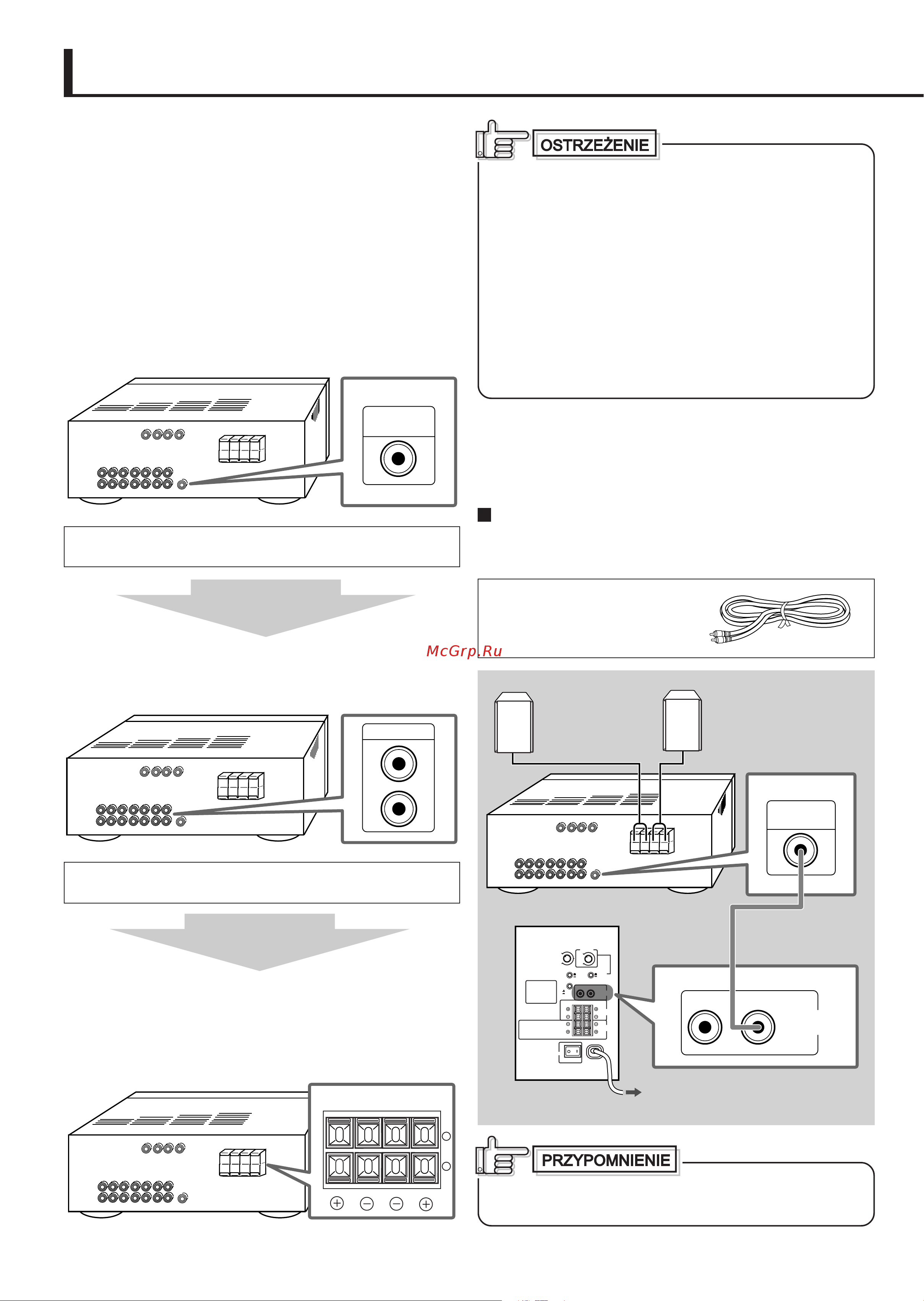

Kontrola twojego wzmacniacza
Przed podłączeniem opisywanego urządzenia do twojego
wzmacniacza (lub odbiornika) należy skontrolować typ gniazd
wtyczkowych wzmacniacza.
W celu prawidłowego podłączenia twojego urządzenia należy
kierować się niżej wymienionymi wskazówkami.
• Przedstawione w tej instrukcji konektory i gniazda wtyczkowe
mogą się różnić od aktualnego wykonania twojego
wzmacniacza. Na zamieszczonych rysunkach podane są
najczęściej stosowane typy.
Najpierw należy skontrolować czy twój wzmacniacz posiada
gniazdo wyjściowe dostosowane do wtyku subwoofera.
Z reguły wyjście to oznaczone jest jako „SUBWOOFER OUT“
lub „SUBWOOFER “.
Jeśli wyjście to znajduje się w twoim wzmacniaczu, należy
postępować według sposobu podłączenia typu Å.
Skontroluj, czy twój wzmacniacz wyposażony jest w
gniazda wyjścia liniowego (line output jacks).
Tego rodzaju gniazda z reguły oznaczone są „LINE OUT“ lub
„LINE OUTPUT“.
Jeśli wyjścia tego brak w twoim wzmacniaczu, należy
postępować według sposobu podłączenia typu ı.
Sposób podłączenia typu Ç.
Ten rodzaj podłączenia można stosować w jakimkolwiek
wzmacniaczu. Podłączenie wykonujemy do gniazd wzmacniacza
służących do podłączania przednich (podstawowych) głośników (z
reguły oznaczone „FRONT SPEAKERS“ lub „MAIN SPEAKERS“).
Pod∏àczenie
Główne (przednie)
głośniki (nie są
elementem dostawy)
Twój wzmacniacz
SP-DW103
Przewód audio mono
(jest elementem
dostawy)
Przed podłączeniem tego urządzenia do wzmacniacza (lub
odbiornika) należy dokładnie się kierować następującymi
wskazówkami:
• Przed podłączeniem urządzenia do wzmacniacza należy
wyłączyć wzmacniacz.
• Przed podłączeniem urządzenia do sieci należy wykonać
jego całkowite podłączenie.
• NIE NALEŻY JEDNOCZEŚNIE STOSOWAĆ terminali
INPUT 1 (LOW-LEVEL – niski poziom) i INPUT 2 (HIGH-
LEVEL – wysoki poziom) na tylnej ścianie tego
urządzenia; w przeciwnym razie będzie słychać silny
szum i może zostać uszkodzone urządzenie.
• NIE PODŁňCZAĆ tego urządzenia do gniazd REC OUT
w twoim wzmacniaczu.
Pod∏àczenie do wzmacniacza
Podczas podłączania do twojego wzmacniacza (lub odbiornika)
należy kierować się także wskazówkami zawartymi w instrukcji
obsługi do tych urządzeń.
Sposób podłączenia typu Å
Wzmacniacz z gniazdem wyjściowym do subwoofera należy
podłączyć do gniazda LEFT/MONO na terminalu INPUT 1 (LOW-
LEVEL).
Przygotowanie:
W tym celu należy zastosować
dostarczony przewód audio
mono.
Do gniazda sieciowego
Jeśli stosujesz sposób podłączenia typu Å, z terminalu TO
MAIN SPEAKERS nie wychodzi żaden sygnał.
SUBWOOFER
OUT
LINE OUT
L
R
RIGHT
LEFT
FRONT SPEAKERS
2
1
Jeśli brak tego
gniazda
Jeśli brak tego
wyjścia
– 1 –
SUBWOOFER
OUT
RIGHT LEFT/MONO
(LOW-LEVEL)
INPUT 1
TO MAIN
SPEAKERS
RIGHT
RIGHT LEFT
RIGHT LEFT
LEFT/MONO
MAX
VOLUME
50Hz
200Hz
MIN
ONOFF
FIXED
VARIABLE
POWER
FREQUENCY
CUT OFF FILTER
INPUT 2
(HIGH-LEVEL)
(LOW-LEVEL)
INPUT 1
AUTO POWER ON/STANDBY
PHASE
CANCEL
ON
REVERSE
NORMAL
