Magyar

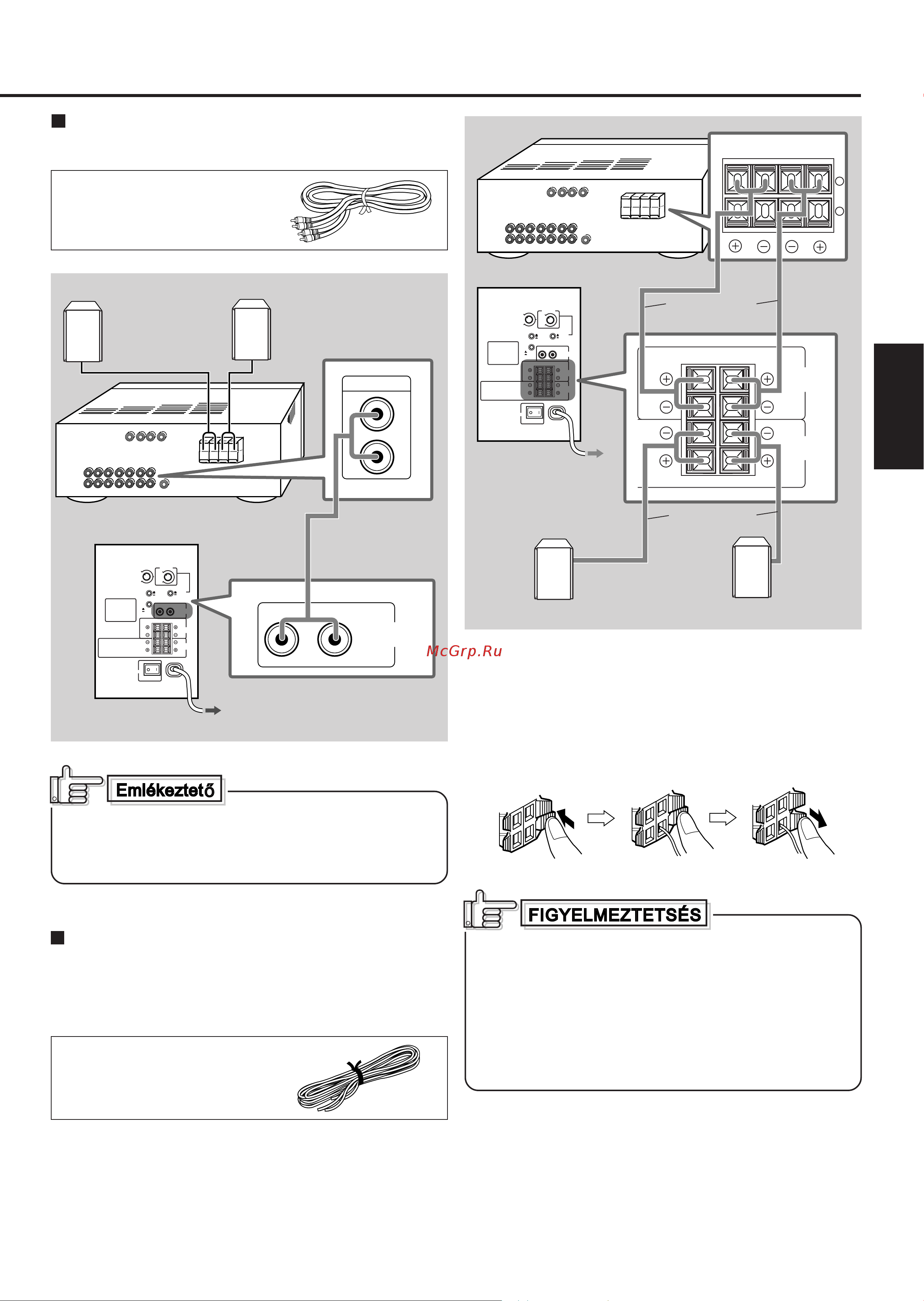

A reproduktor kábelek bekötése
1 Nyomja le és tartsa a reproduktor termináljának szorítóját
2 A reprodktor kábel végét helyezze a szorítóba a továbbiak
szerint
• Ellenőrizze a reproduktorok csatlakozásánal polaritását:
ª a ª és · a ·.
3 Engedje el a szorítót
• Amennyiben a fő (elülső) hangszórókat a TO MAIN
SPEAKERS dugaszaljzatokhoz csatolja, olyan
reproduktorokat használjon, amelyeknek impedancia
sávja az INPUT 2 (HIGH LEVEL) terminálhoz kötött
erősítőnek megfelel, egyébként az INPUT 2 (HIGH
LEVEL) terminálhoz kötött erősítő megrongálódhat vagy
tönkremehet.
• Egy reproduktor kimenetéhez csak egy reproduktort
csatoljon.
TO MAIN
SPEAKERS
RIGHT
RIGHT LEFT
RIGHT LEFT
LEFT/MONO
MAX
VOLUME
50Hz
200Hz
MIN
ONOFF
FIXED
VARIABLE
POWER
FREQUENCY
CUT OFF FILTER
RIGHT
LEFT
FRONT SPEAKERS
TO MAIN
SPEAKERS
INPUT 2
(HIGH-LEVEL)
RIGHT LEFT
RIGHT LEFT
INPUT 2
(HIGH-LEVEL)
(LOW-LEVEL)
INPUT 1
AUTO POWER ON/STANDBY
PHASE
CANCEL
ON
REVERSE
NORMAL
2
1
ı bekötési eljárás.
Az erősítőt a vonal-kimenet dugaszaljzataival csatlakoztassa az
INPUT 1 (LOW-LEVEL) terminálhoz.
Előkészítés:
Szakboltban vásároljon sztereo
audio-kábelt.
Tő (elülső) hangszórók
(nem tartozéka a
szállítmánynak)
Az Ön erősítője
SP-DW103
Az Ön erősítője
SP-DW103
Fő (elülső) hangszórók
(nem tartozéka a
szállítmánynak)
Stereo-audio kábel (a
szállítmány tartozéka)
A hálózati konnektorhoz
A hálózati
konnektorhoz
Jobb reproduktor
Bal reproduktor
Ç bekötési eljárás.
A subwoofer kimenetek és vonal-kimenetek dugaszaljzatok
nélküli erősítőt csatolja az INPUT 2 (HIGH-LEVEL) terminálhoz.
• Ennél a bekapcsalási eljárásnál a fő (elülső) reproduktorokat
csatolja a készülék hátsó oldalán lévő TO MAIN SPEAKERS
terminálhoz.
Előkészítés:
Szakboltban vásároljon kábelt a
hangszórók csatlakoztatására.
A reproduktorok
bekötésére
szolgáló kábelek
TO MAIN
SPEAKERS
RIGHT
RIGHT LEFT
RIGHT LEFT
LEFT/MONO
MAX
VOLUME
50Hz
200Hz
MIN
ONOFF
FIXED
VARIABLE
POWER
FREQUENCY
CUT OFF FILTER
LINE OUT
L
R
RIGHT LEFT/MONO
(LOW-LEVEL)
INPUT 1
INPUT 2
(HIGH-LEVEL)
(LOW-LEVEL)
INPUT 1
AUTO POWER ON/STANDBY
PHASE
CANCEL
ON
REVERSE
NORMAL
123
– 2 –
Amennyiben erősítőjének csupán mono-kimeneti
dugaszaljzata van (MONO), az INPUT 1 (LOW-LEVEL)
terminál LEFT/MONO dugaszaljzatához csatolja (lásd az Å
bekötési eljárást).
(nem a
szállítmány
tartozéka)
A reproduktorok
bekötésére
szolgáló
kábelek
(nem a
szállítmány
tartozéka)
