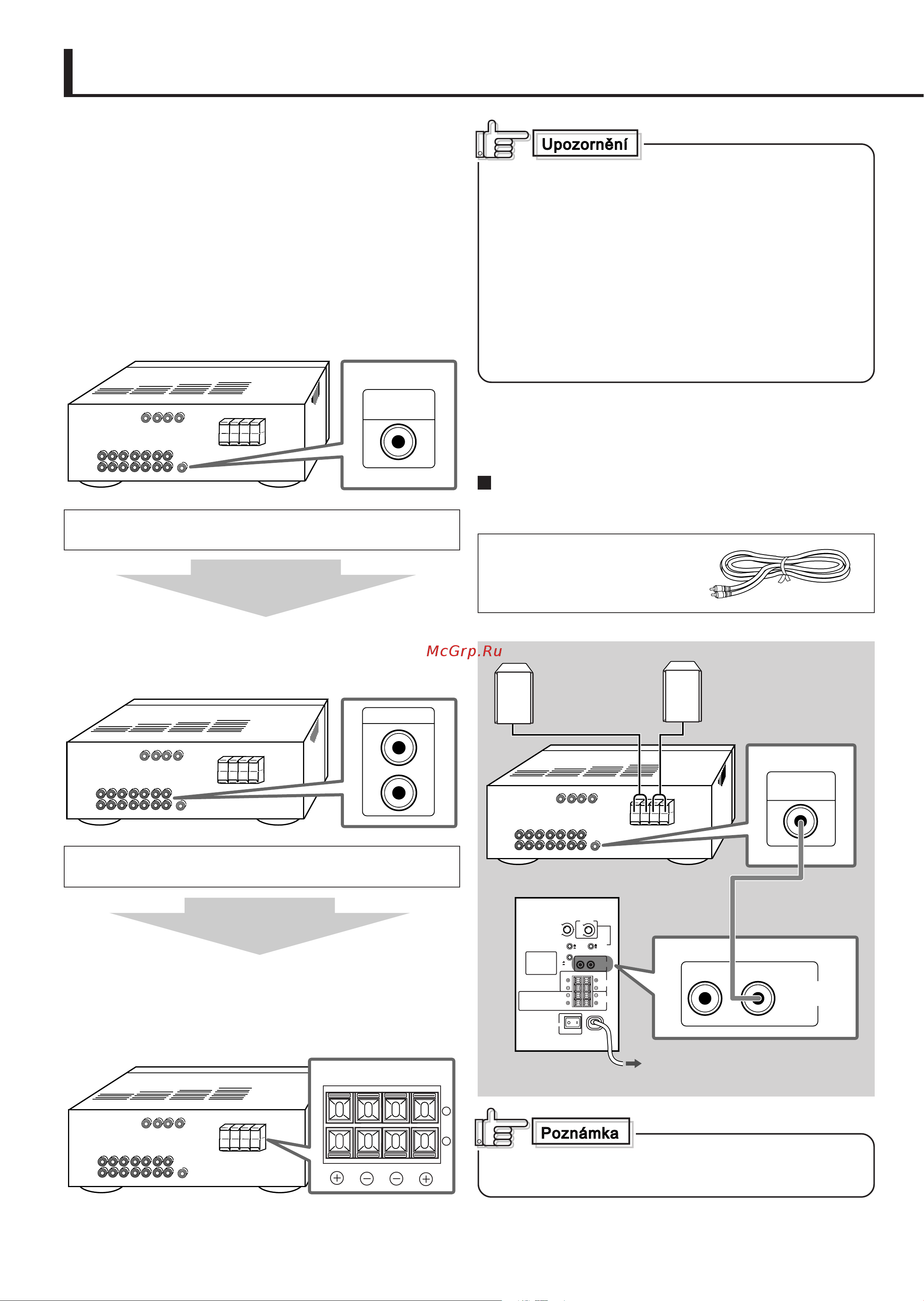

![JVC SP-DW103 [4/28] Zapojení](/views2/1926292/page4/bg4.png)
– 1 –
Kontrola va‰eho zesilovaãe
Před připojením tohoto přístroje k vašemu zesilovači (nebo
přijímači) zkontrolujte typ připojovacích zdířek na vašem
zesilovači.
Pro správné zapojení vašeho přístroje dodržujte dále uvedené
pokyny.
• Vyobrazení konektorů a zdířek v tomto návodu se může lišit
od aktuálního provedení vašeho zesilovače. Na těchto
obrázcích jsou uvedeny nejpoužívanější typy.
Nejprve zkontrolujte, zda má váš zesilovač výstupní zdířku
pro konektor subwooferu.
Zpravidla je tento výstup označen jako „SUBWOOFER OUT“
nebo „SUBWOOFER“.
Najdete-li tento výstup na vašem zesilovači, postupujte podle
způsobu zapojení Å.
Zkontrolujte, zda má váš zesilovač zdířky linkového výstupu
(line output jacks).
Tyto zdířky jsou zpravidla označeny „LINE OUT“ nebo „LINE
OUTPUT“.
Najdete-li tyto zdířky na vašem zesilovači, postupujte podle
způsobu zapojení ı.
Způsob zapojení Ç.
Tento způsob zapojení je možno použít pro jakýkoli zesilovač.
Připojení se provádí ke zdířkám zesilovače pro přední (hlavní)
reproduktory (zpravidla označené „FRONT SPEAKERS“ nebo
„MAIN SPEAKERS“).
Zapojení
Hlavní (přední)
reproduktory (nejsou
součástí dodávky)
Váš zesilovač
SP-DW103
Mono-audio kabel
(je součástí dodávky)
Před připojením tohoto přístroje k zesilovači (nebo přijímači)
dodržujte důsledně následující pokyny:
• Před připojením tohoto přístroje k zesilovači vypněte
zesilovač.
• Před připojením tohoto přístroje do sítě proveďte úplné
zapojení.
• NEPOUŽÍVEJTE SOUČASNĚ terminály INPUT 1 (LOW-
LEVEL – nízká úroveň) a INPUT 2 (HIGH-LEVEL –
vysoká úroveň) na zadní straně tohoto přístroje; jinak by
byl slyšet silný šum a mohlo by dojít k poškození tohoto
přístroje.
• NEPŘIPOJUJTE tento přístroj ke zdířkám REC OUT na
vašem zesilovači.
Pfiipojení k zesilovaãi
Při připojování k vašemu zesilovači (nebo přijímači) sledujte i
návod k použití k těmto zařízením.
Způsob zapojení Å
Připojte zesilovač s výstupní zdířkou pro subwoofer ke zdířce
LEFT/MONO na terminálu INPUT 1 (LOW-LEVEL).
Příprava:
Použijte dodaný
mono-audio-kabel.
K síťové zásuvce
Používáte-li způsob zapojení Å, nevychází z terminálu TO
MAIN SPEAKERS žádný signál.
– 1 –
SUBWOOFER
OUT
LINE OUT
L
R
RIGHT
LEFT
FRONT SPEAKERS
2
1
Nenajdete-li
tyto zdířky
Nenajdete-li
tento výstup
SUBWOOFER
OUT
RIGHT LEFT/MONO
(LOW-LEVEL)
INPUT 1
TO MAIN
SPEAKERS
RIGHT
RIGHT LEFT
RIGHT LEFT
LEFT/MONO
MAX
VOLUME
50Hz
200Hz
MIN
ONOFF
FIXED
VARIABLE
POWER
FREQUENCY
CUT OFF FILTER
INPUT 2
(HIGH-LEVEL)
(LOW-LEVEL)
INPUT 1
AUTO POWER ON/STANDBY
PHASE
CANCEL
ON
REVERSE
NORMAL
