Руководство пользователя reface CS/DX/CP/YC
Функции компонентов передней панели

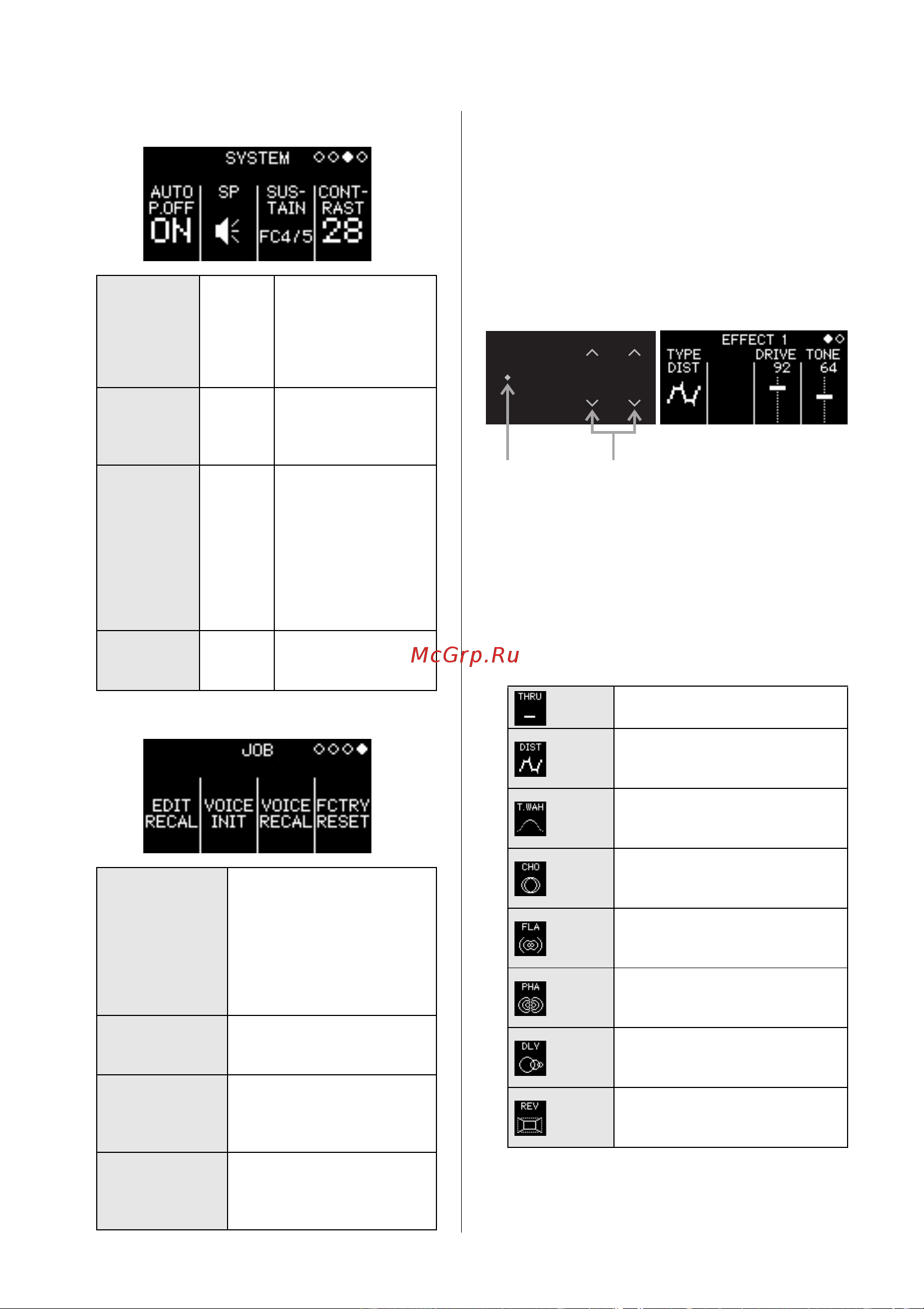

Стр. 3. Экран настроек системы
Стр. 4. Экран задания
oКнопка [EFFECT]
Служит для отображения экрана настроек
эффектов. На этом экране можно
настроить два разных вставочных
эффекта. При каждом нажатии этой
кнопки на экране настроек эффектов
происходит переключение между
параметрами эффекта 1 и эффекта 2.
Пример. Экран настроек эффекта 1
При выборе типа эффекта с помощью
переключателя слева доступные для
редактирования параметры,
соответствующие этому эффекту,
отображаются в правой части экрана.
Прокрутите или нажмите ползунки
параметров, чтобы изменить их значения.
Типы эффектов
AUTO
P. O FF
(автомати-
ческое
отключение
питания)
ON, off
Активирует или
деактивирует
функцию
автоматического
отключения питания.
SP
(вывод на
динамики)
ON, off
Указывает, будет ли
звук выводиться
через встроенные
динамики.
SUSTAIN
(сустейн)
FC3,
FC4/5
Задает тип педали
сустейна,
подключенной
к инструменту.
При использовании
педали,
поддерживающей
полудемпфер, задайте
значение «FC3».
CONTRAST
(контраст-
ность)
0–63
Регулировка
контрастности на
экране инструмента.
EDIT RECAL
(отмена
последнего
действия)
Возвращает для выбранного
в настоящее время тембра
последнее
отредактированное
состояние. Это может
оказаться необходимым, если
во время редактирования вы
перешли на другой тембр.
VOICE INIT
(инициализация
тембра)
Задает условия по умолчанию
для выбранного тембра
(синусоидальная волна)
VOICE RECALL
(восстановление
тембра)
Возвращает выбранный
в настоящее время тембр
к заводским настройкам
по умолчанию.
FCTRY RESET
(восстановление
заводских
настроек)
Возвращает для всех
параметров инструмента
заводские настройки
по умолчанию.
THRU
Никакие эффекты не
применяются.
DIST
Применяется искажение.
Можно регулировать
DRIVE и TONE.
T.WAH
Применяется эффект
Touch Wah. Можно регулировать
SENS и REZ.
CHO
Применяется хорус.
Можно регулировать DEPTH
иRATE.
FLA
Применяется флэнжер.
Можно регулировать
DEPTH и RATE.
PHA
Применяется фазер.
Можно регулировать
DEPTH и RATE.
DLY
Применяется задержка.
Можно регулировать
DEPTH и TIME.
REV
Применяется реверберация.
Можно регулировать
DEPTH и TIME.
Переключатель Ползунки
