Функции компонентов задней панели
qРазъем DC IN (стр. 6)
Подключение прилагаемого блока питания.
wПереключатель [ ]
(режим ожидания/вкл) (стр. 8)
Для перевода инструмента в режим
ожидания () или включения
инструмента ().
eРазъем [FOOT CONTROLLER]
или [SUSTAIN]
reface CS и reface YC
Для подключения отдельно
приобретаемого ножного контроллера для
регулировки громкости (FC7).
reface DX
Для подключения отдельно приобретаемого
педального переключателя (FC4 или FC5)
для добавления сустейна. Ноты, сыгранные
при нажатом педальном переключателе,
будут звучать дольше обычного после
отпускания соответствующих клавиш.
При подключении отдельно приобретаемой
педали FC3 MIDI-сообщения для
полудемпферного положения педали могут
передаваться на любое другое
подключенное MIDI-устройство или на
компьютер. Для этого измените параметр
«SUSTAIN» на экране системных н
астр
оек
инструмента на «FC3». Обратите внимание,
что эффект полудемпфера не влияет на
звуки этого инструмента.
reface CP
При подсоединении отдельно
приобретаемой педали FC3 можно
использовать эффект сустейна,
соответствующий полудемпферному
положению педали. Ноты, сыгранные при
нажатом педальном переключателе, будут
звучать дольше обычного после отпускания
соответствующих клавиш. Степень нажатия
педального переключателя регулирует
длительность сустейна.
Более того, при подсоединении отдельно
приобретаемого педального переключателя
(FC4 или FC5) можно использовать эффект
сустейна, не связанный с полудемпферным
по
лож
ением педали. В этом случае
включите инструмент, нажав кнопку
питания, удерживая при этом нажатой
клавишу G2 на клавиатуре. Начнут мигать
несколько индикаторов на передней
панели, а настройка педали инструмента
изменится на «FC4/5». Подробности
см. на стр. 41.
• В этом руководстве термин «FC3»
относится к FC3 и всем остальным
аналогичным продуктам,
например FC3A.
• В этом руководстве термин «FC4»
относится к FC4 и всем остальным
аналогичным продуктам,
например FC4A.

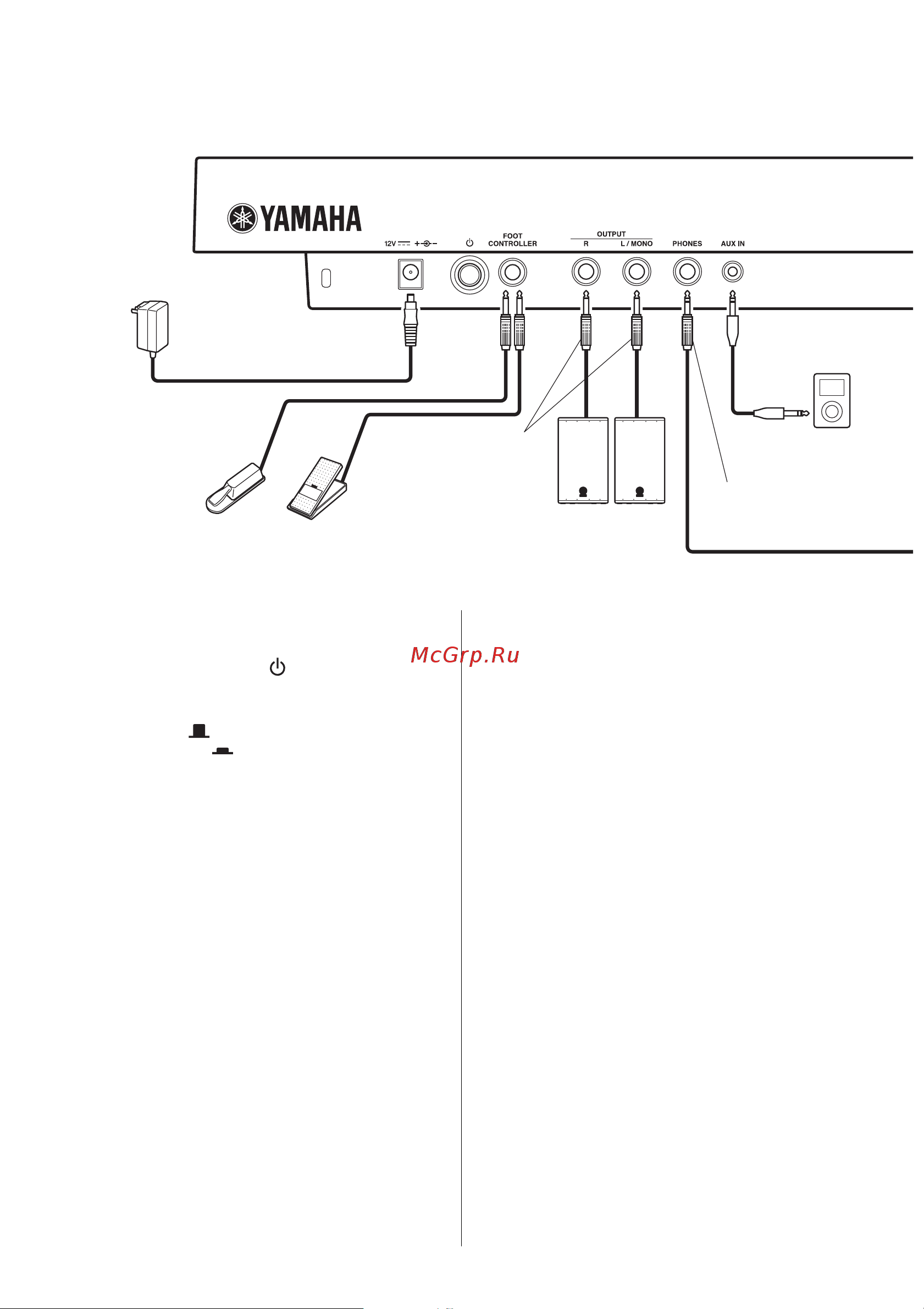

qwe r ty
Блок питания
DX и CP:
FC3, FC4 или FC5
CS и YC:
FC7
6,3 мм,
штекерный разъем TS
3,5 мм,
стереофонический
штекерный мини-
разъем
Аудиопроигрыватель
6,3 мм,
стереофонический
штекерный разъем
(Правый) (Левый)
Усилитель для клавиатуры
или активные динамики
