Руководство пользователя reface CS/DX/CP/YC
Подключение к другим устройствам
Подключение вашего устройства reface к другому MIDI-устройству (например
клавиатуре или модулю тон-генератора) расширяет его исполнительские
возможности и позволяет делать следующее:
• играть на reface при помощи клавиатуры MIDI;
• играть на модуле тон-генератора при помощи reface;
• синхронизировать средства Phrase Looper на reface CS и reface DX.
Кроме того, если подключить ваше устройство reface к компьютеру,
можно также использовать следующие дополнительные функции записи
и воспроизведения:
• записывать исполнения на устройстве reface в качестве данных MIDI
в приложении DAW;
• играть на reface, используя записанные данные из приложения DAW;
• играть на программном синтезаторе при помощи reface.
В этом разделе описано, как подключать устройства и выполнять
необходимые настройки. На иллюстрациях показано устройство reface CS,
однако они применимы ко всем моделям.
Подключение к MIDI-
устройству
Исполнение на reface при
помощи клавиатуры MIDI
q Подключите разъем MIDI OUT на
клавиатуре MIDI к разъему MIDI IN на
устройстве reface.
w Начните играть на клавиатуре MIDI
иубедитесь, что reface воспроизводит
звуки в ответ.
Исполнение на модуле тон-
генератора при помощи reface
q
Выключите локальное управление, атакже
управление MIDI. Подробнее
см.«Настройки клавиатуры» (стр. 41).
Чтобы играть на модуле тон-генератора при
помощи reface, канал передачи на reface
иканал приема на модуле тон-генераторе
должны быть одинаковыми. По умолчанию
канал передачи reface задан как «1». Канал
передачи может быть изменен только на
устройстве reface DX (спомощью кнопки
[FUNCTION]). Подробные сведения об
изменении канала пр
иема на моду
ле
тон-генератора см. в соответствующем
руководстве пользователя.
w
Подключите разъем MIDI OUT на
устройстве reface к разъему MIDI IN на
модуле тон-генератора.

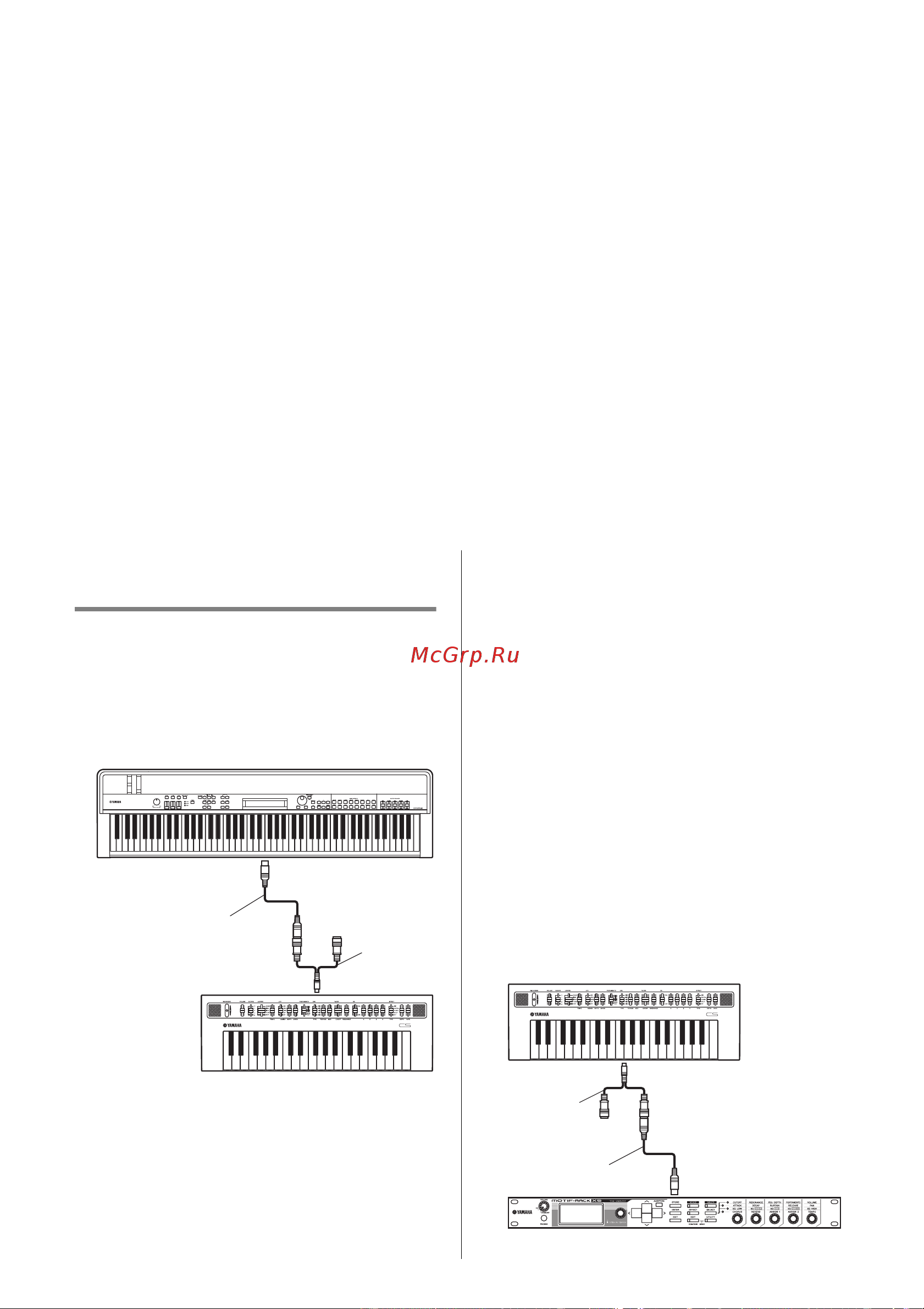

MIDI-клавиатура MIDI OUT
Кабель MIDI
MIDI IN
Разводной
кабель
MIDI
reface CS
Кабель MIDI
Разводной
кабель
MIDI
reface CS
MIDI OUT
MIDI IN
Модуль тон-генератора
