DRB1563-A
Ru
15
Русский
106 107

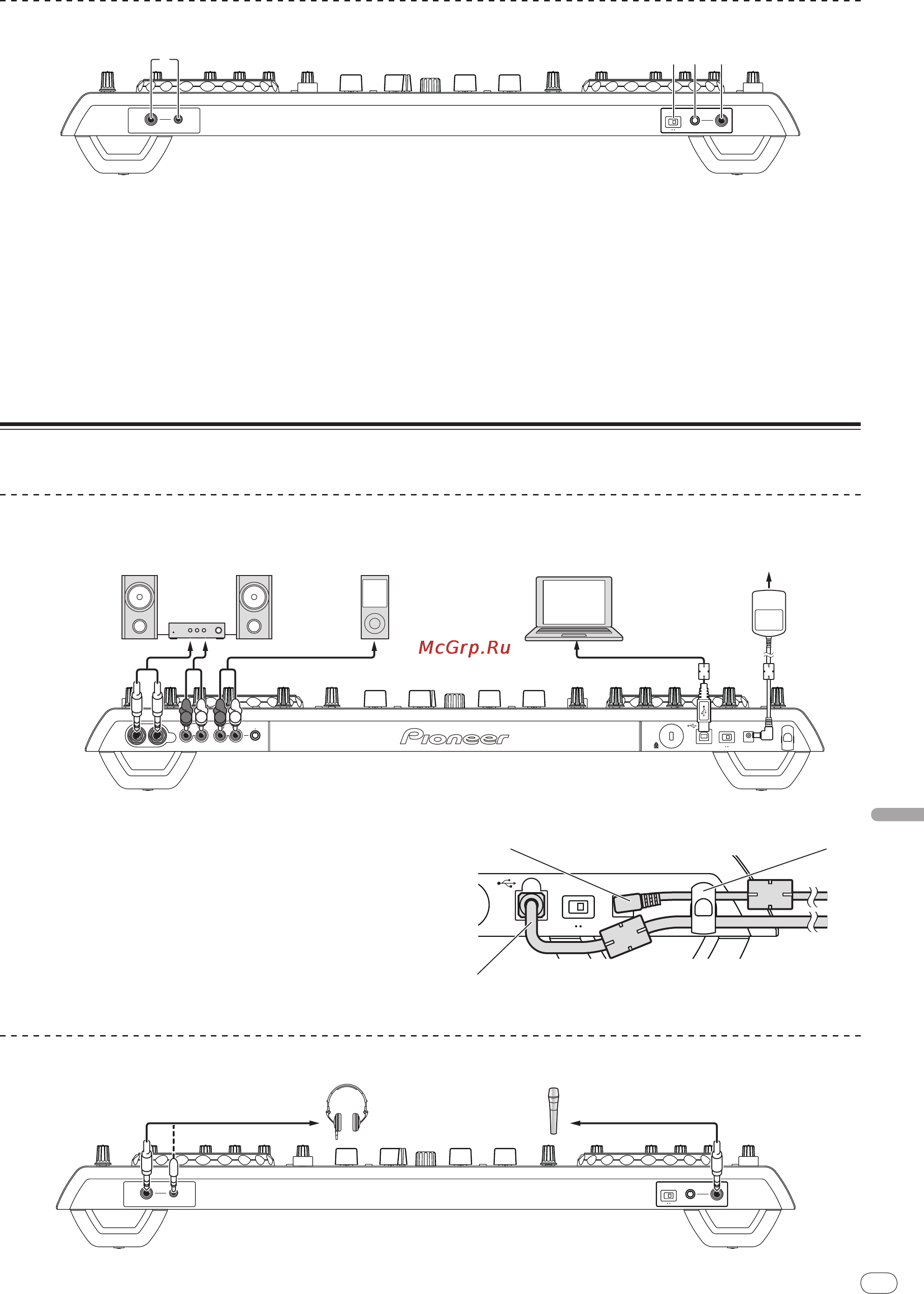

Фронтальная панель
PHONES
INPUT SELECT
VOLMIC
AUX
MINMAX
MIC
2 3 4
1
1 Терминал PHONES
Подключите сюда наушники.
Можно использовать стереофонические штекеры (Ø 6,3 мм) и
стереофонические штекеры мини-джек (Ø 3,5 мм).
! Уровень громкости понижается при одновременном под-
ключении наушников к стереофоническому гнезду и стерео-
фоническому гнезду мини-джек.
2 Селекторный переключатель AUX/
MIC
Переключает аудиовход на внешнее устройство и микрофон.
[AUX]: Выбирается внешнее устройство, подключенное к
терминалам [AUX].
[MIC]: Выбирается микрофон, подключенный к терминалу
[MIC].
3 Ручка VOL
Регулировка уровня звучания, поступающего на терминал
[MIC].
4 Гнездо MIC
Подключите к микрофону.
! Данный терминал не может использоваться при работе с
питанием шины USB.
Подключение входных/
выходных терминалов
Задняя панель
MASTER OUT 2
MASTER
OUT 1
(TRS)
AUX IN VOL
USBONOFF DC IN
MIN
LRL
L
R
R
MAX
R
L
R
L
К аудиовходным
терминалам
Переносное
аудиоустройство
TRAKTOR
Компьютер
Компоненты, усилители,
активные громкоговорители, др.
К аудиовыходным
терминалам
К розетке
Адаптер
переменного тока
(поставляется)
Крюк проводки
Зацепите силовой кабель адаптера переменного
тока на крюк проводки сверху, а USB кабель снизу.
Закрепите силовой кабель адаптера переменного тока и USB
кабель на месте, зацепив их за крюк проводки. Это предотвратит
случайное вытягивание силового кабеля и USB кабеля и отсоеди-
нение штекеров от терминалов.
! Звучание будет искажено при отсоединении адаптера пере-
менного тока или USB кабеля во время воспроизведения.
Силовой кабель адаптера пере-
менного тока Крюк проводки
USBONOFF DC IN
USB кабель
Фронтальная панель
PHONES
INPUT SELECT
VOLMIC
AUX
MINMAX
MIC
Кабель наушников К наушникам
Микрофон
Кабель микрофона
Наушники
К микрофону
