Pioneer GM-D8601 [29/92] Impostazione dell unità
![Pioneer GM-D8601 [29/92] Impostazione dell unità](/views2/1093278/page29/bg1d.png)

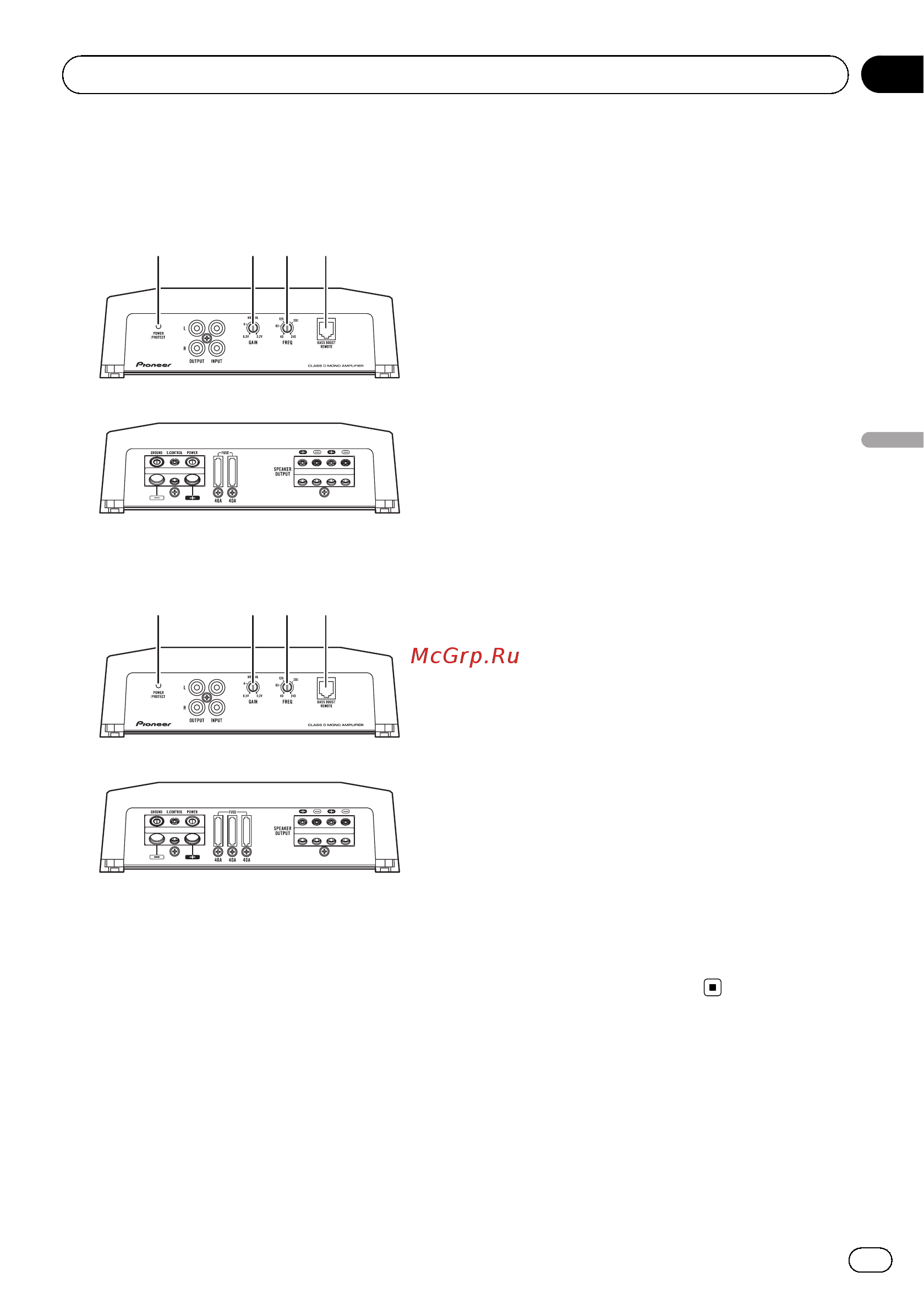

Nomenclatura
GM-D8601
Lato frontale
21 3 4
Lato posteriore
GM-D9601
Lato frontale
21 3 4
Lato posteriore
Se è necessario regolare la posizione dell’in-
terruttore, utilizzare un cacciavite a testa piat-
ta.
1 Indicatore POWER/PROTECT
L’indicatore di accensione si illumina per in-
dicare che l’alimentazione è collegata.
! In caso di anomalie, l’indicatore diventa
rosso.
2 Comando GAIN (guadagno)
Se il suono in uscita rimane basso anche
quando si aumenta il volume del car stereo,
portare i comandi su un livello inferiore. Se
quando si aumenta il volume del car stereo
il suono risulta distorto, portare i comandi
su un livello superiore.
! In caso di uso in combinazione con un
car stereo dotato di presa di tipo RCA
(uscita standard di 500 mV), portare i co-
mandi sulla posizione NORMAL. In caso
di uso in combinazione con un car stereo
Pioneer dotato di presa di tipo RCA con
potenza di uscita massima di 4 V, o più,
regolare il livello in modo che si adegui
al livello di uscita del car stereo.
! In caso di uso in combinazione con un
car stereo dotato di presa di tipo RCA
con uscita di 4 V, portare i comandi sulla
posizione H.
! Se l’utilizzo del terminale d’ingresso alto-
parlanti genera una grande quantità di
rumore, portare il comando del guada-
gno ad un livello superiore.
3 Comando frequenza di taglio LPF (filtro
passa basso)
È possibile selezionare una frequenza di ta-
glio da 40 Hz a 240 Hz.
4 Connettore BASS BOOST REMOTE (co-
mando a distanza del livello di incremento
dei bassi)
Collegando il comando a distanza del livello
di incremento dei bassi al connettore dell’u-
nità principale, sarà possibile selezionare
un livello di incremento dei bassi da 0 dB a
18 dB.
Per istruzioni sul collegamento del coman-
do a distanza del livello di incremento dei
bassi all’amplificatore, vedere Schema di
collegamento a pagina 31.
It
29
Sezione
Italiano
02
Impostazione dell’unità
