Pioneer GM-D8601 [80/92] Подключение устройств
![Pioneer GM-D9601 [80/92] Подключение устройств](/views2/1093278/page80/bg50.png)

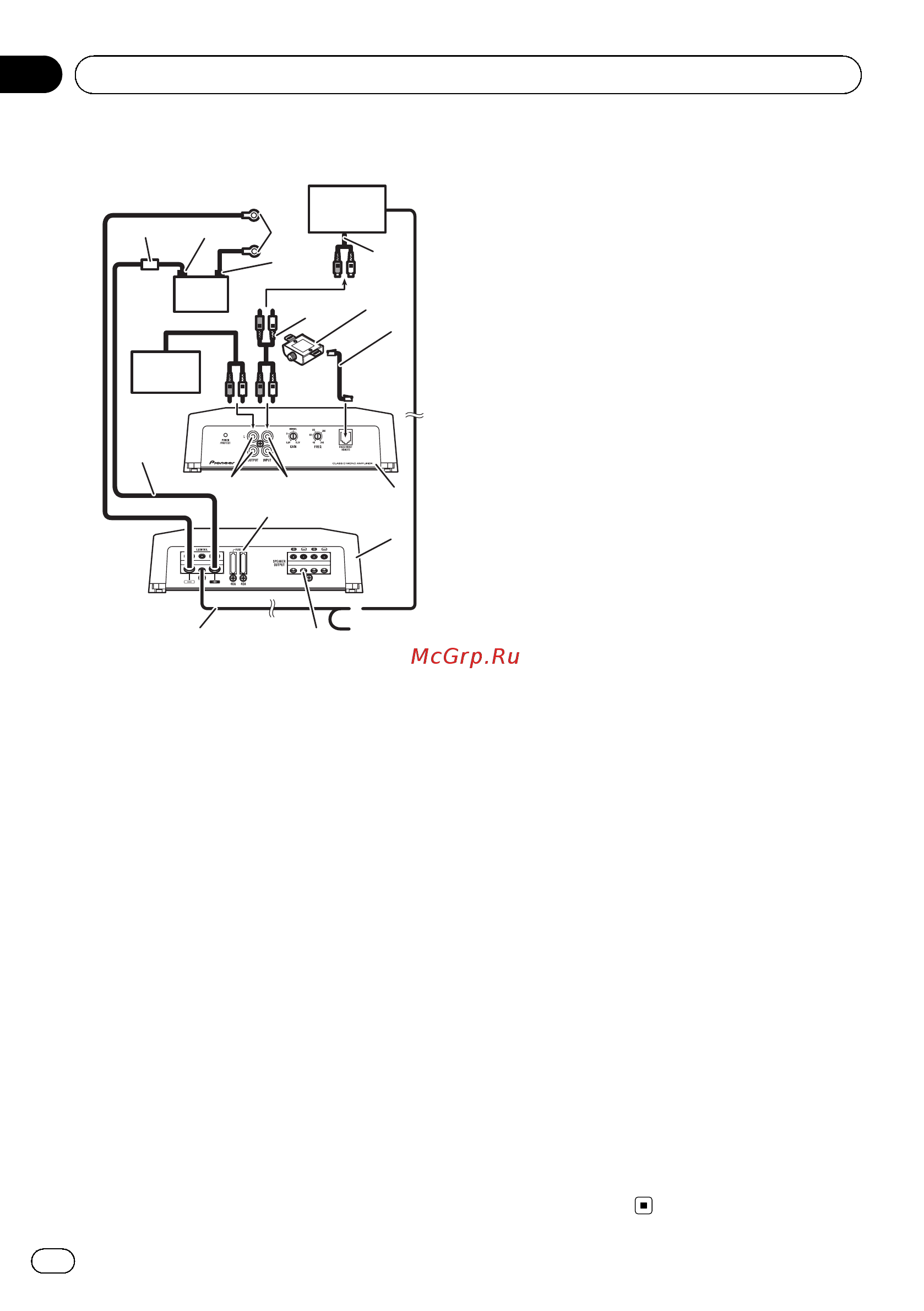

Схема подключения
h
2
a
9
8
6
7
3
b
c
d
5
j
i
f
g
e
4
1
1 Провод для подключения к аккумулятору
(приобретается отдельно)
! Максимальная длина провода от
предохранителя до положительной
+ клеммы аккумулятора составляет
30 см.
! О размерах провода см. в разделе
Подключение клеммы питания
на
стр. 83. Провод для подключения к
аккумулятору, провод заземления и
приобретаемый отдельно провод
прямого заземления должны быть
одного размера. После того как будут
закончены все подключения к усили-
телю, соедините проводом для под-
ключения к аккумулятору клемму на
усилителе и положительную + клем-
му аккумулятора.
2 Плавкий предохранитель 100 A (GM-
D8601) / 150 A (GM-D9601) (приобретается
отдельно)
Для каждого усилителя требуется отдель-
ный предохранитель на 100 A (GM-D8601) /
150 A (GM-D9601).
3 Положительная (+) клемма
4 Отрицательная (*) клемма
5 Аккумулятор (приобретается отдельно)
6 Провод заземления, клемма (приобретает-
ся отдельно)
Провода заземления должны быть того же
размера, что и провод для подключения к
аккумулятору.
Подсоедините к металлической поверхно-
сти или шасси.
7 Автомобильная аудиосистема с выходны-
ми гнездами для подключения кабеля RCA
(приобретается отдельно)
8 Внешний выход
9 Соединительный провод с штекерами RCA
(приобретается отдельно)
a Усилитель с гнездами для подключения ка-
беля RCA (приобретается отдельно)
b Дистанционное управление уровнем уси-
ления низких частот
c Провод дистанционного управления уров-
нем усиления низких частот (5 м)
d Входное гнездо RCA
e Выходное гнездо для RCA
f Провод для подключения системы дистан-
ционного управления (приобретается от-
дельно)
Подключите штекерный вывод провода к
разъему системы дистанционного упра-
вления автомобильной аудиосистемой.
Гнездовой вывод можно подключить к раз-
ъему реле управления антенной аудиоси-
стемы. Если у автомобильной
аудиосистемы отсутствует разъем для
подключения системы дистанционного
управления, подключите штекерный вывод
к клемме питания через замок зажигания.
g Выходные клеммы для подключения гром-
коговорителей
Инструкции по подключению громкогово-
рителей приведены в соответствующем
разделе. См.
Подключения с использова-
нием входного провода громкоговорителя
на стр. 82.
h Плавкий предохранитель 40 A × 2 (GM-
D8601) / 40 A × 3 (GM-D9601)
i Передняя панель
j Задняя панель
Ru
80
Раздел
03
Подключение устройств
